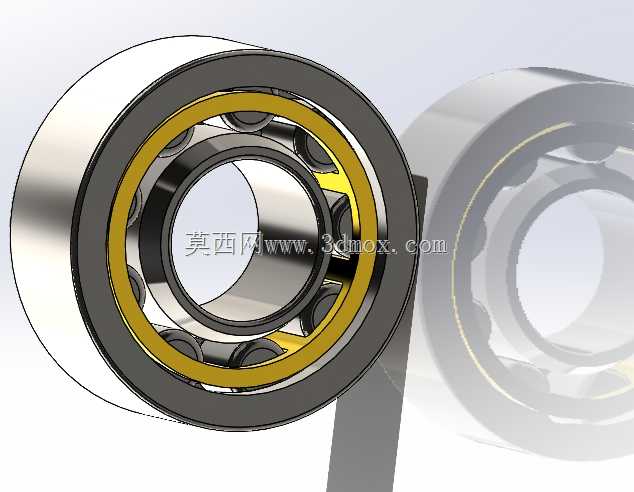

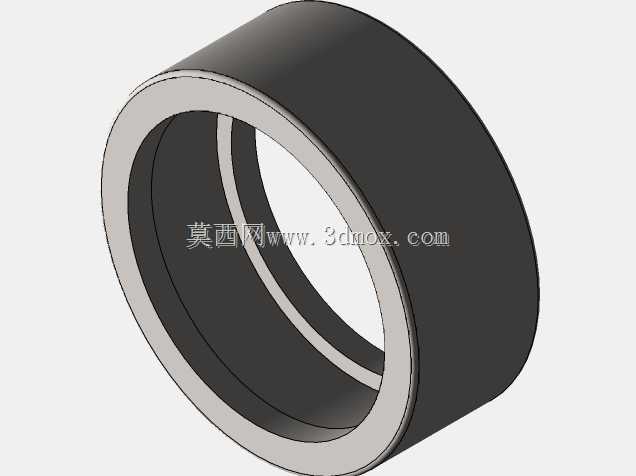

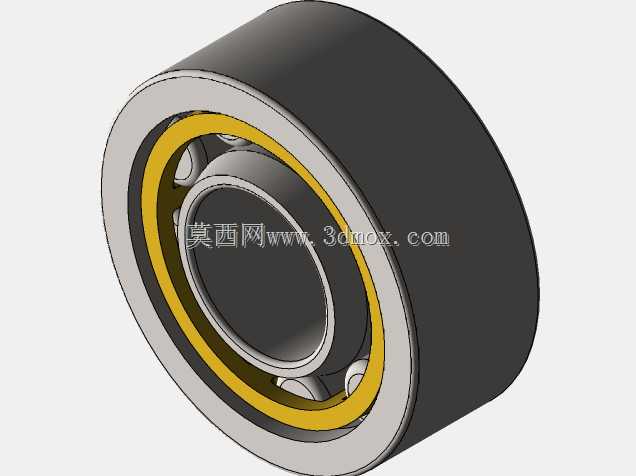

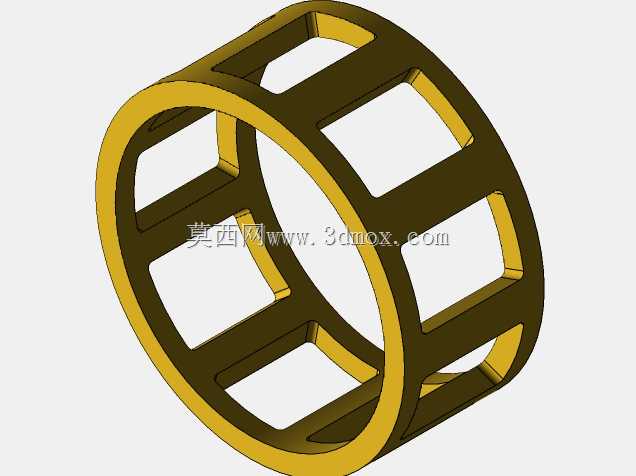

在重载传动系统的旋转支撑环节,圆柱滚柱轴承是承担径向载荷的核心部件,这类轴承常被应用在机床主轴、重型减速机输出端、冶金设备轧辊支撑、工程机械行走机构等需要承受大径向力、中高转速的工况场景中。不同于深沟球轴承的点接触承载形式,圆柱滚柱依靠线接触实现载荷传递,相同外形尺寸下径向承载能力可提升40%以上,更适配冲击载荷频繁、径向负载占比高的传动节点。本次建模的结构采用内圈无挡边、外圈双挡边的设计形式,滚柱可沿轴向做小幅位移,能够补偿轴系运行中因热胀冷缩产生的轴向窜动,避免轴承受附加轴向力导致的早期点蚀失效。铜质实体保持架采用兜孔等距排布设计,兜孔与滚柱之间预留0.12-0.2mm的间隙,既可以保证滚柱运转过程中的灵活滚动,

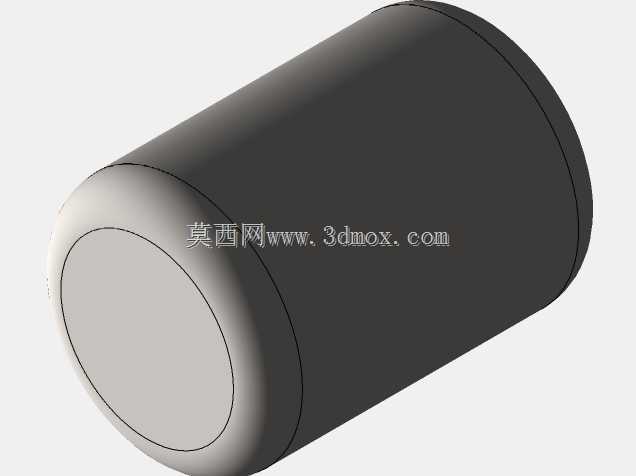

又能通过保持架的引导作用避免滚柱之间直接接触产生滑动摩擦,降低运转过程中的发热与磨损。建模过程中严格遵循滚动轴承的安装配合边界,内圈与轴的配合选用k6过渡配合,外圈与轴承座孔的配合选用J7过渡配合,安装时内圈可通过热装方式实现轴向定位,外圈依靠轴承座端盖完成轴向固定,预留的轴向热膨胀间隙控制在0.2-0.4mm区间,适配轴系工作温度在-20℃到120℃之间的热变形量。外形尺寸设计上,滚柱的直径与长度比控制在1:1.5以内,避免长径比过大导致滚柱运转时出现歪斜卡滞,滚道的曲率半径略大于滚柱半径,保证接触应力均匀分布在滚柱母线全长上,滚道表面粗糙度要求达到Ra0.8以下,降低滚动摩擦系数。在实际选型应用中,
这类轴承不能单独承受较大轴向载荷,若轴系存在复合载荷需求,需要搭配角接触球轴承或推力轴承组合使用,安装前需确认滚道与滚动体表面无磕碰伤,保持架无变形,装配时严禁通过敲击保持架传递安装力,避免保持架变形导致滚柱卡滞。建模时对轴承的密封结构预留了拓展接口,可根据使用场景加装接触式橡胶密封或非接触式防尘盖,适配粉尘、切削液飞溅等恶劣工况,同时对润滑通道做了结构预留,可兼容脂润滑与稀油润滑两种润滑方式,脂润滑时注脂量控制在轴承内部空腔的1/3到1/2,避免过量注脂导致运转温升过高。
