凸缘式刚性法兰联轴传动结构

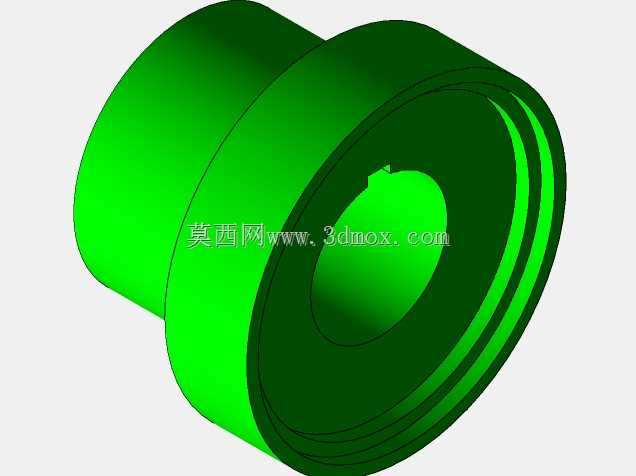

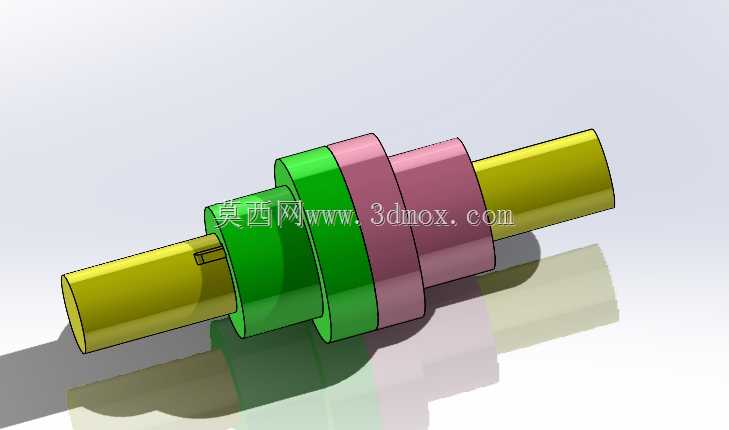

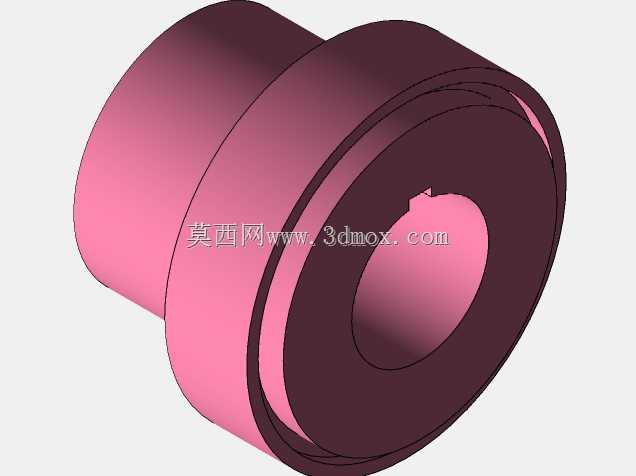

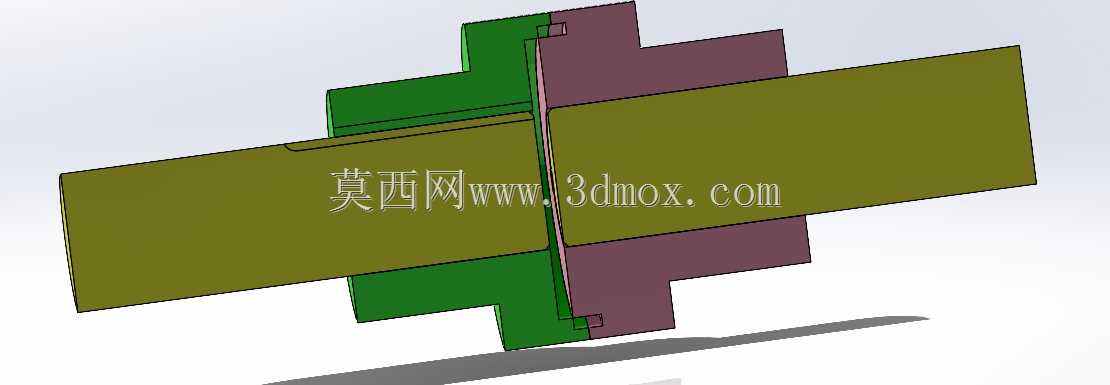

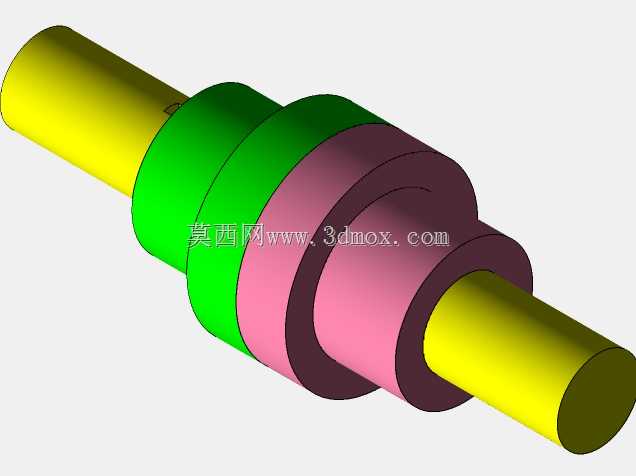

　　这类法兰联轴器属于刚性联轴构件的典型结构，主要应用在对中精度要求较高、载荷平稳无剧烈冲击的传动场景中，常见于中小型输送设备、普通机床主轴传动、轻工包装机械的动力输出端，用来实现两根同轴布置转轴之间的刚性联接，同步传递旋转转矩，不具备补偿两轴相对偏移的能力，因此对安装时的轴系对中精度有明确要求。从结构设计逻辑来看，整套构件由两个分别固接在主动轴、从动轴轴端的对接法兰盘组成，两个法兰盘的对接端面加工有定位止口，装配时止口相互嵌合实现径向定位，避免两轴出现径向错位，沿法兰圆周方向均匀布置的螺栓孔，穿入铰制孔螺栓或者普通受拉螺栓后将两个法兰盘压紧为整体，依靠螺栓的剪切强度或者法兰接合面的摩擦力来传递工作转矩。

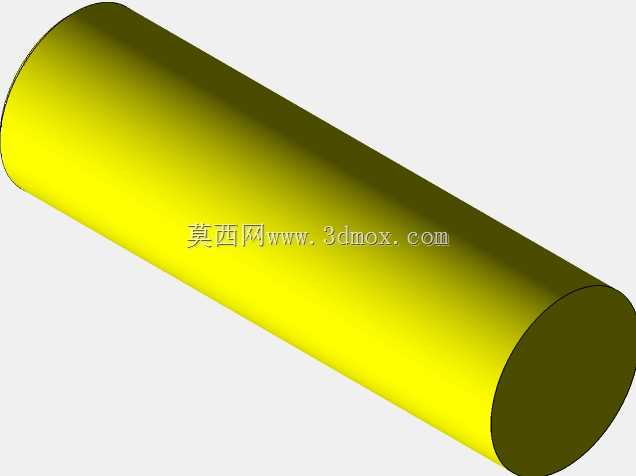

　　建模过程中需要重点关注轴端配合段的尺寸公差，法兰盘与轴的配合通常选用过渡配合，配合段长度要满足轴上键槽的布置要求，键槽的位置要避开法兰螺栓孔的加工区域，避免出现结构干涉。法兰盘的外径尺寸需要根据所需传递的额定转矩核算，螺栓的数量、公称直径要结合螺栓分布圆直径做强度校核，确保在额定载荷下螺栓不会出现剪切失效或者拉断故障，法兰盘的厚度要满足螺栓拧入深度的要求，同时预留足够的接合面压紧宽度，避免运转过程中出现接合面打滑。安装边界方面，需要预留法兰盘圆周方向的螺栓拆装空间，尤其是采用铰制孔螺栓的结构，要保证扳手能够顺利伸入拧紧螺母，轴端伸出法兰端面的长度不能过长，防止运转时与对面轴端发生碰撞，两个法兰对接面的平面度要控制在合理范围内，

　　避免压紧后出现轴系附加弯矩。这类结构的优势是构造简单，制造维护成本低，能够传递较大的转矩，运转过程中无相对滑动，传动效率高，不存在传动间隙，适合用在转速稳定、正反转切换不频繁的传动链路中，设计时还要考虑动平衡要求，对于转速较高的应用场景，法兰盘的螺栓孔要做等分度加工，装配时螺栓重量差要控制在允许范围内，避免高速运转时产生过大的振动。
