对开式刚性夹紧套筒联轴器结构设计

项目分类:通用机械零部件 发布时间:2022-03-16 ID:583957
  • 对开式刚性夹紧套筒联轴器结构设计
  • 对开式刚性夹紧套筒联轴器结构设计
  • 对开式刚性夹紧套筒联轴器结构设计
  • 对开式刚性夹紧套筒联轴器结构设计
  • 对开式刚性夹紧套筒联轴器结构设计
  • 对开式刚性夹紧套筒联轴器结构设计
  • 对开式刚性夹紧套筒联轴器结构设计

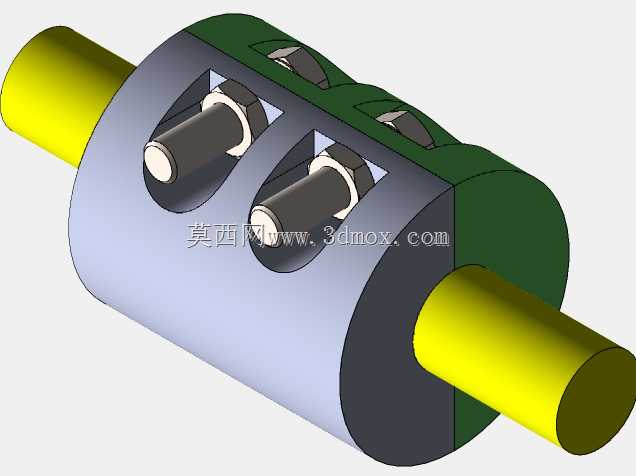

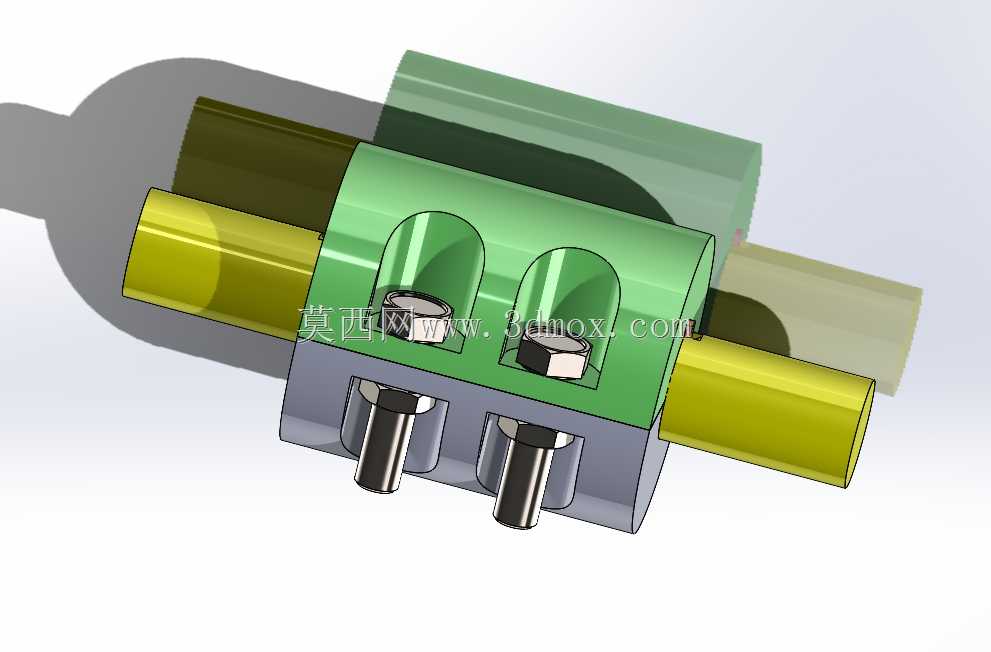

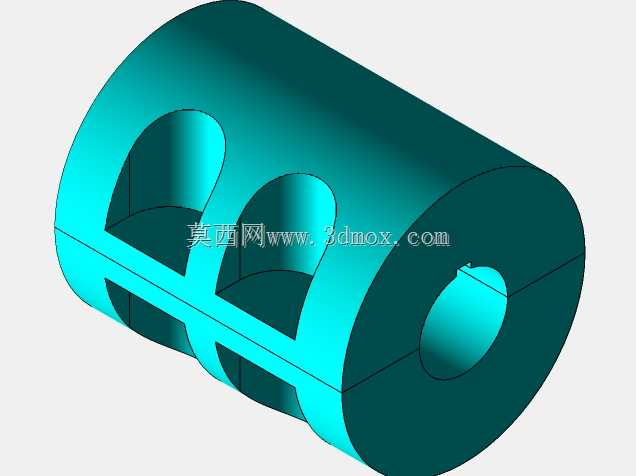

  这类对开式套筒联轴器常被应用在中小功率传动的轴系对接场景中,像轻工输送线、小型试验台架、仪器仪表内部的动力传递环节都能见到它的身影,相比整体式套筒联轴器,它不需要轴向挪动两端的轴段就能完成拆装,在设备后期维护、轴系检修时能大幅降低拆装工作量,不用拆解两端相连的电机、执行元件就能完成联轴器的更换或调整,适配那些安装空间局促、轴上零件不便轴向移位的传动场景。从功能特性来看,它属于刚性联轴器范畴,不具备补偿两轴相对偏移的能力,也没有缓冲减振的作用,因此选型时需要提前校核两端轴的对中精度,要求安装时两轴的径向偏移、角偏斜都控制在极小的公差范围内,否则运转过程中会产生额外的附加载荷,加剧轴和轴承的磨损。它的夹紧逻辑是依靠两半套筒扣合后,

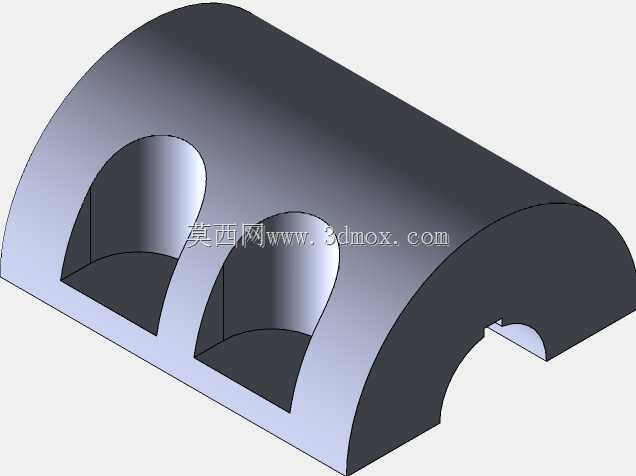

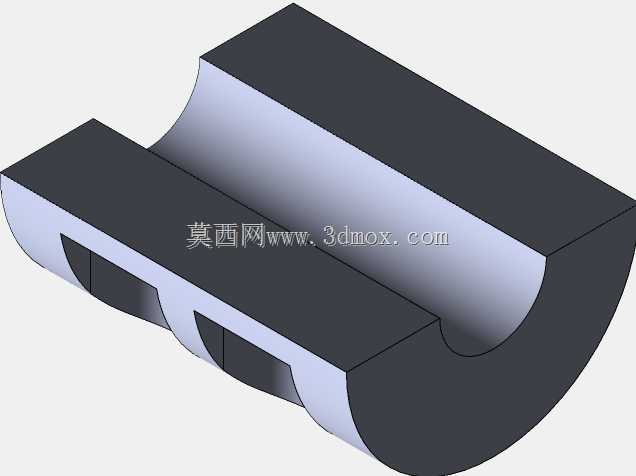

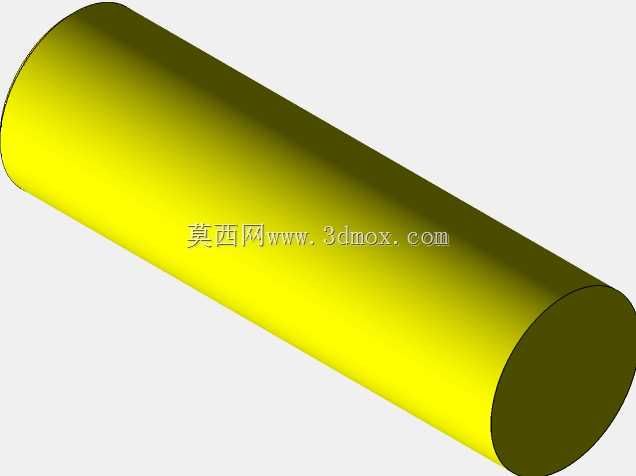

  通过螺栓预紧产生的抱紧力将两根对接轴牢牢夹紧,同时套筒内壁与轴表面的摩擦力承担扭矩传递的作用,部分结构会在轴上加工出对应的定位凹坑,配合套筒上的紧定螺钉嵌入,进一步提升扭矩传递的可靠性,避免大负载下出现轴与套筒的相对滑移。设计这类结构时,首先要根据所需传递的额定扭矩计算螺栓的预紧力需求,确定螺栓的规格、数量以及分布位置,通常螺栓会沿套筒的两个对合面均匀排布,保证抱紧力沿轴的圆周方向均匀分布,避免出现局部抱紧力不足导致的应力集中;其次要核算套筒的壁厚,既要保证抱紧时套筒有足够的刚度不会出现过度变形,也要控制整体外径尺寸,避免占用过多的安装空间,套筒的长度需要结合轴径匹配,通常取轴径的2.5到3倍,保证足够的抱紧接触面积,

  降低接触面的压应力,防止长期运转后出现接触面压溃变形。安装边界方面,这类联轴器的径向安装尺寸只需要预留出螺栓拧紧的操作空间即可,不需要像凸缘联轴器那样预留较大的径向装配余量,轴向尺寸则完全覆盖两根轴的对接插入段,设计时需要在轴端预留合适的插入间隙,避免轴顶死导致的装配应力,同时要保证两半套筒的对合面加工有精准的定位止口,扣合后两半套筒的内孔保持严格同轴,避免安装后出现内孔错边导致的轴系卡滞。实际应用中,这类联轴器更适合转速不高、载荷平稳的传动场景,不适合频繁正反转、冲击载荷大的工况,因为刚性联接无法缓冲冲击载荷,容易导致联接螺栓松动或者抱紧力失效。建模过程中需要重点关注两半套筒的配合公差、螺栓孔的位置度、内孔的圆柱度要求,这些形位公差直接决定了联轴器装配后的同轴度和传动稳定性,紧定螺钉的安装位置要避开螺栓排布区域,同时保证螺钉端部能可靠顶入轴上的定位坑,不会出现干涉。
