碳纤维拉索尔击鼓滚筒结构设计

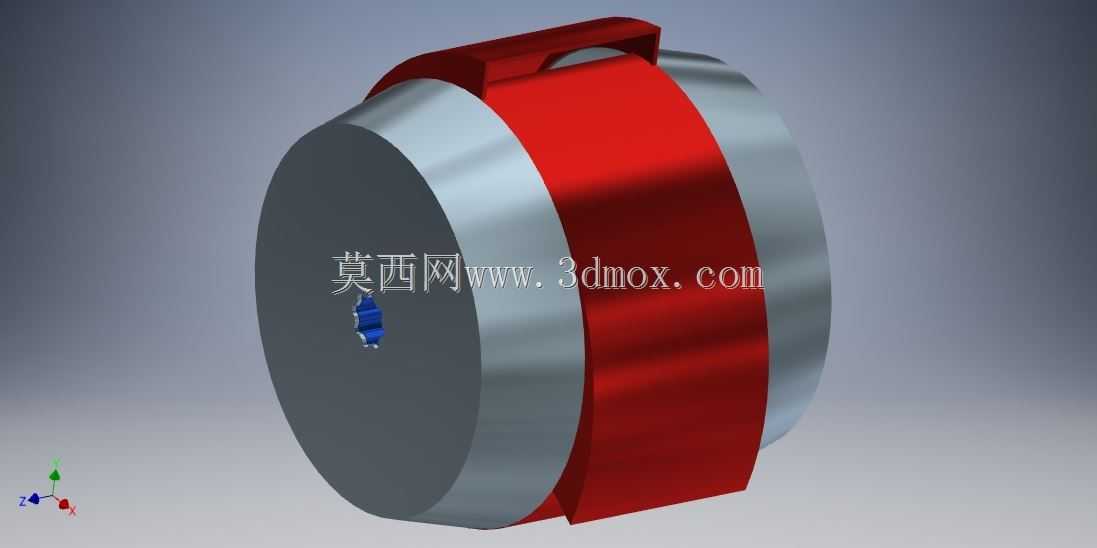

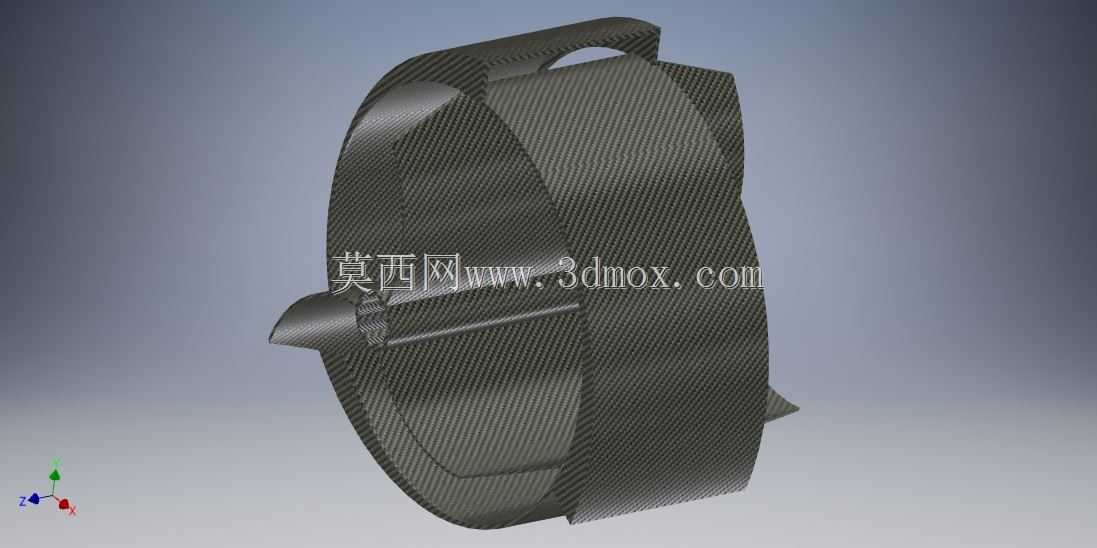

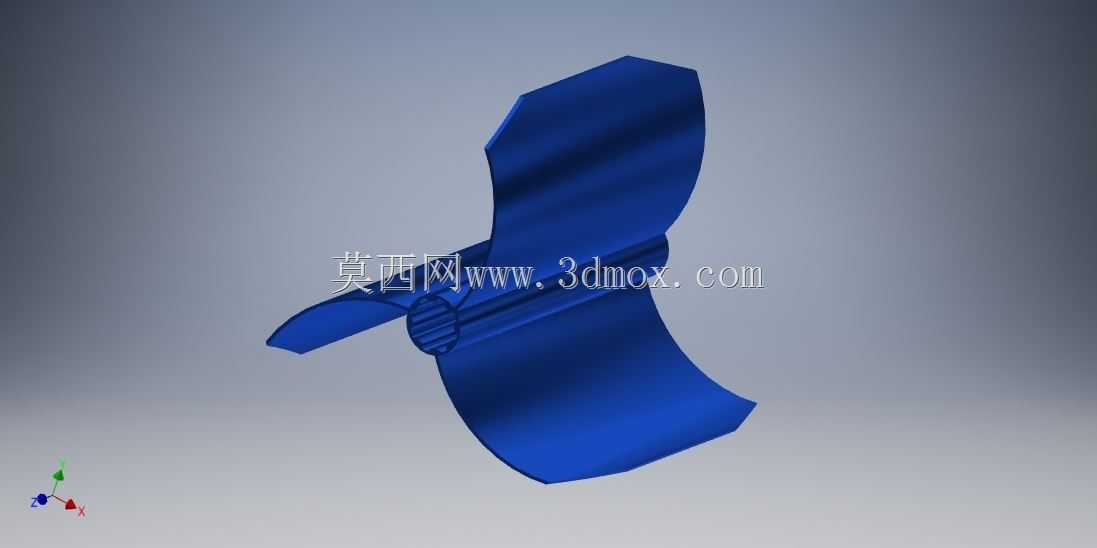

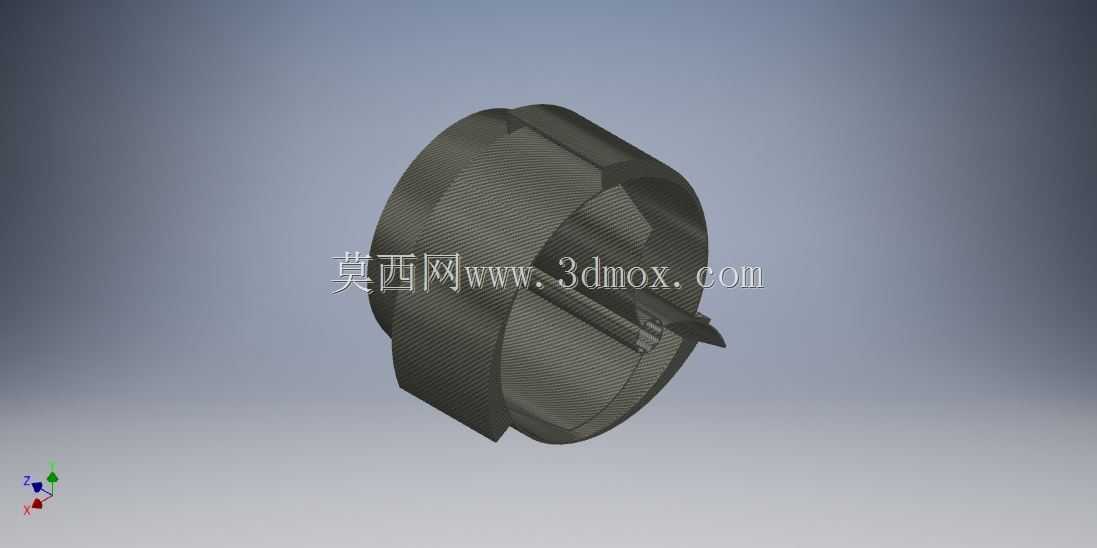

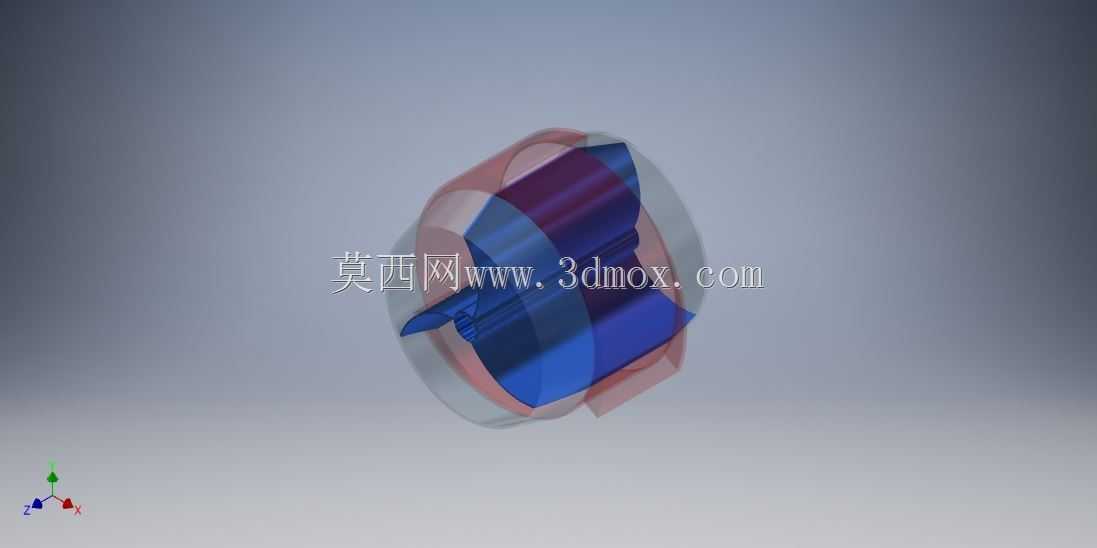

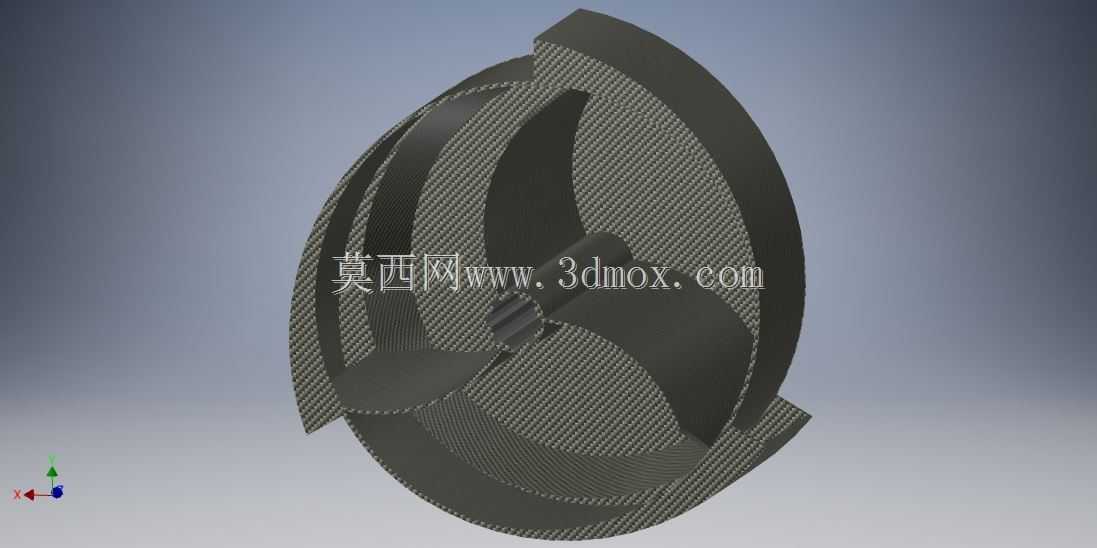

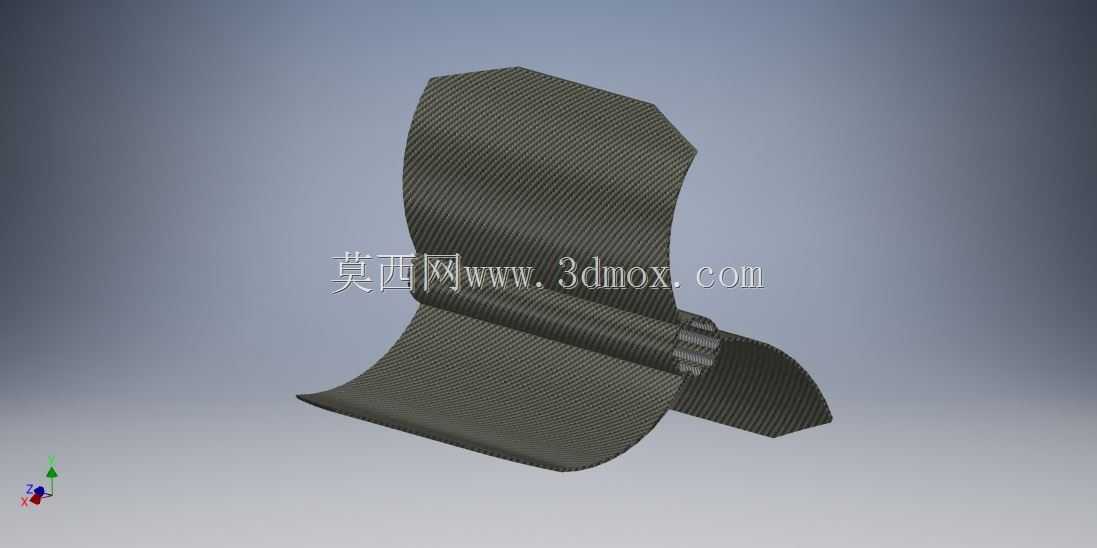

　　这款滚筒构件主要配套于地下管线非开挖施工的拉索尔击鼓设备，在水平定向钻进、顶管作业的土层扩孔、排渣工序中承担核心的表土处理功能，作业时随击鼓主体同步旋转推进，直面开挖面的松散表土、砂层与小粒径砾石工况。设计阶段针对传统钢制滚筒重量大、转动惯量高导致击鼓冲击能量损耗大的痛点，选用碳纤维作为主体成型材料，在保证结构强度满足土层切削、挤推载荷要求的前提下，将构件最大重量控制在4.515千克，大幅降低旋转副的负载，提升击鼓冲击做功的有效传递效率。结构上采用三块固定挡板与筒身一体成型的布局，将筒身环形作业面分隔为三个独立的封闭隔腔，旋转过程中隔腔开口迎向开挖面时可快速兜取、截留被击鼓振松的表土，随滚筒转动至排土角度时，

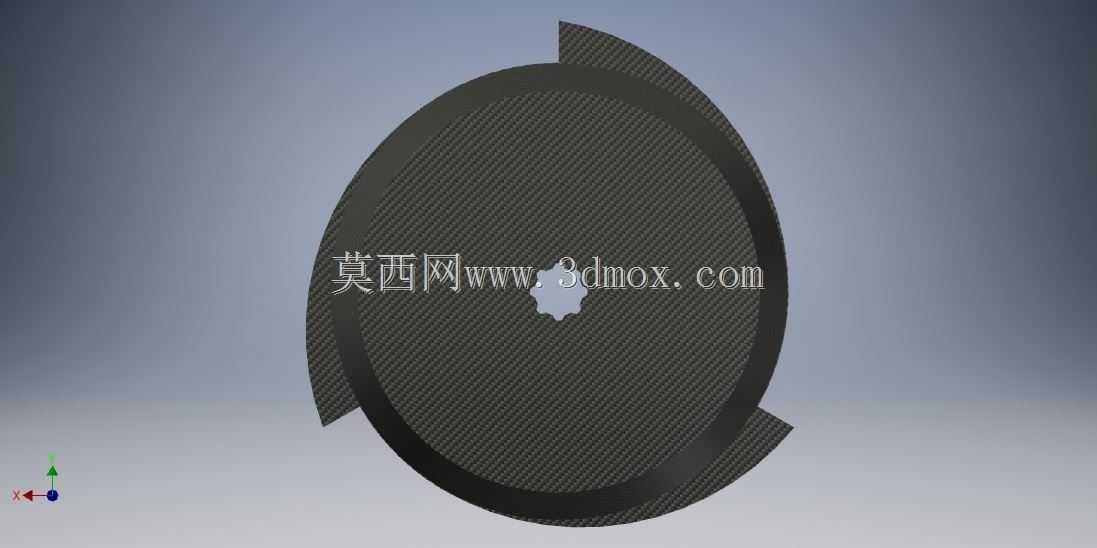

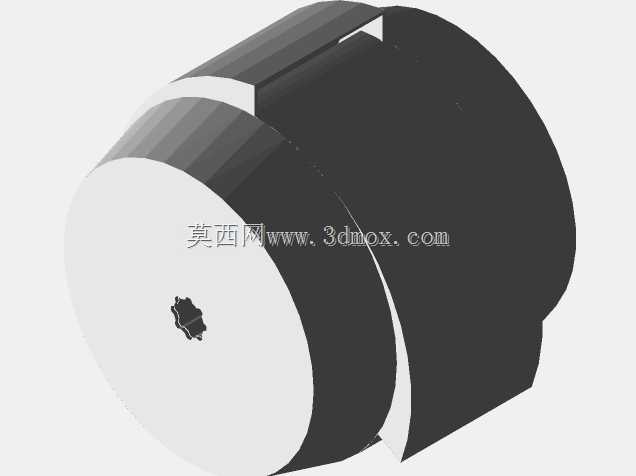

　　隔腔内的土体可依靠自重沿挡板导向顺畅向作业侧后方排出，避免传统光面滚筒挤土时出现的土体粘附、回带问题，有效降低作业过程中的重复切削阻力。外形采用类椭圆非对称轮廓设计，区别于常规正圆滚筒，该轮廓在旋转过程中可对土层产生周期性的挤压力，辅助击鼓的冲击振动作松土层，同时两侧突出的弧形翼边可在扩孔作业时对孔壁起到修整作用，保证成孔直径的一致性。安装边界上，中心设置异形花键连接孔，可与击鼓输出轴实现无键周向固定，传递冲击扭矩与旋转动力，安装时无需额外加工定位面，花键配合的间隙控制在0.02毫米以内，可抵消高频冲击下的连接窜动，避免作业过程中出现连接松动。筒身表面做碳纤维纹理的防滑耐磨处理，可降低湿粘土体的粘附概率，

　　三块挡板的倾角经过反复迭代验证，在粘土层、砂层、砂砾层三种常见施工地质下均能保证截土、排土动作的顺畅，不会出现隔腔堵土导致的负载骤升问题。实际作业测试中，该滚筒单周排土量可稳定承载超过28千克的表土，配合击鼓的冲击频率，可实现连续高效的排土作业，相比同规格钢制滚筒，整机作业效率可提升15%左右，同时碳纤维材料的耐腐蚀特性，可适应地下不同酸碱度土层的作业环境，延长构件的更换周期。
