列车循环阀用复合正齿轮组结构设计

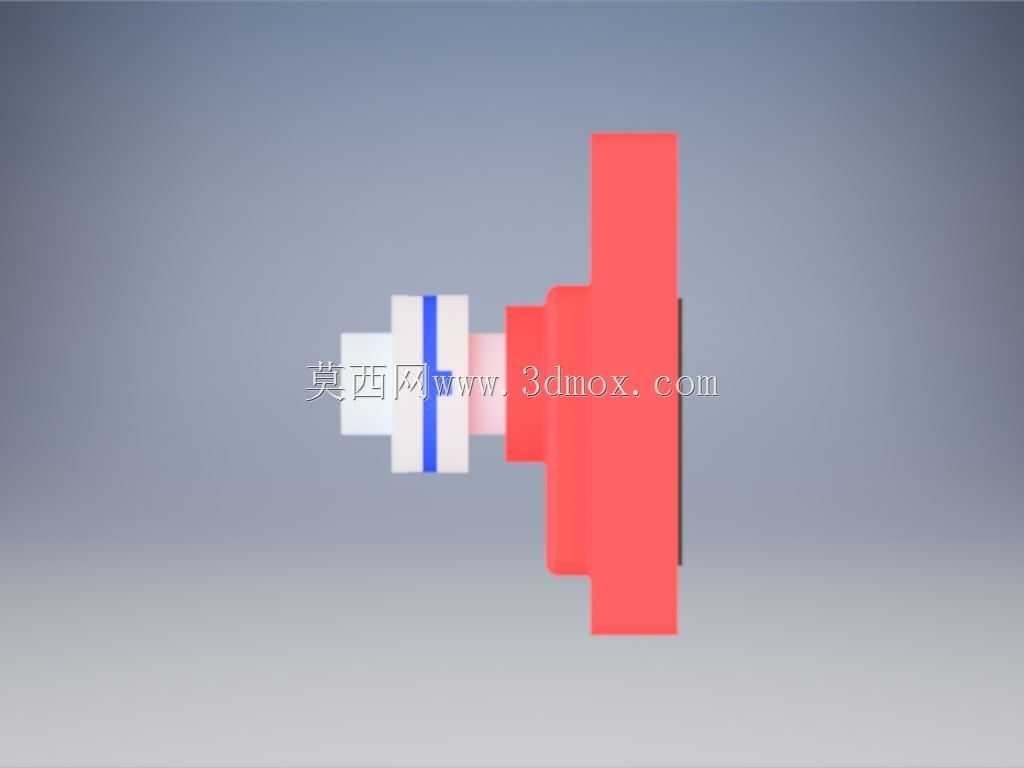

　　这套齿轮组是专为列车管路循环阀配套设计的传动执行构件，整套组件集成在方形金属外壳箱内，核心作用是将驱动端的低扭矩输入转化为阀件启闭所需的额定输出扭矩，匹配循环阀3转的全行程动作要求，输出扭矩稳定达到51NM，可满足列车制动、管路介质循环回路中阀件的可靠驱动需求，避免阀件卡滞、启闭不到位引发的管路介质泄漏或回路失效问题。

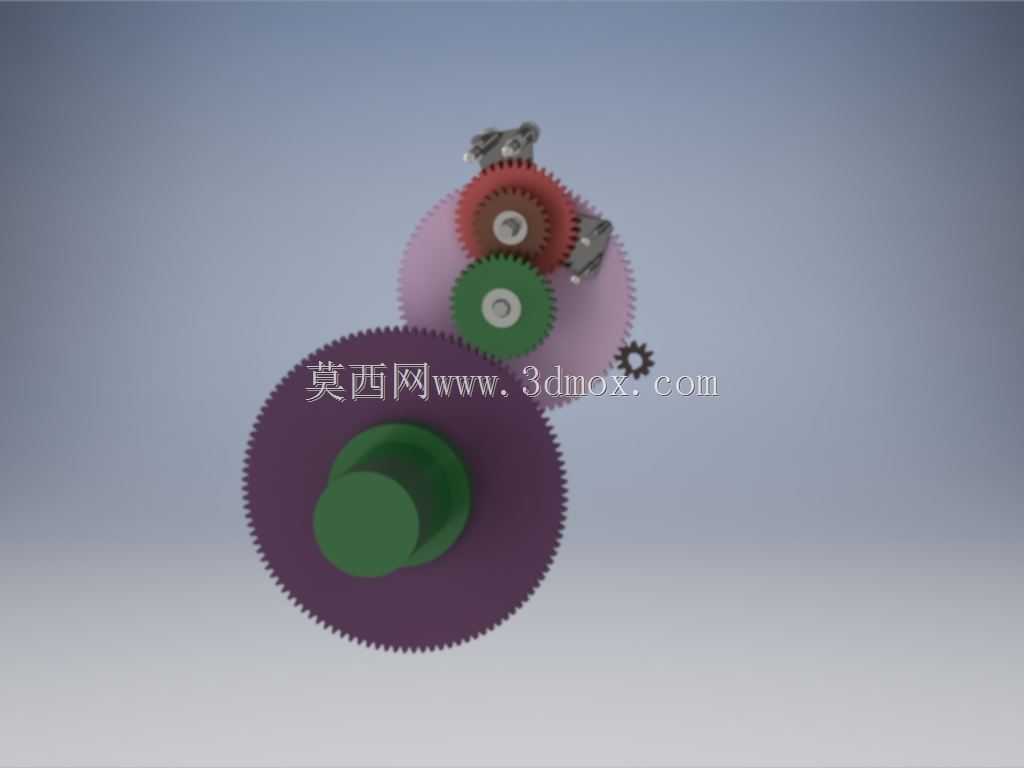

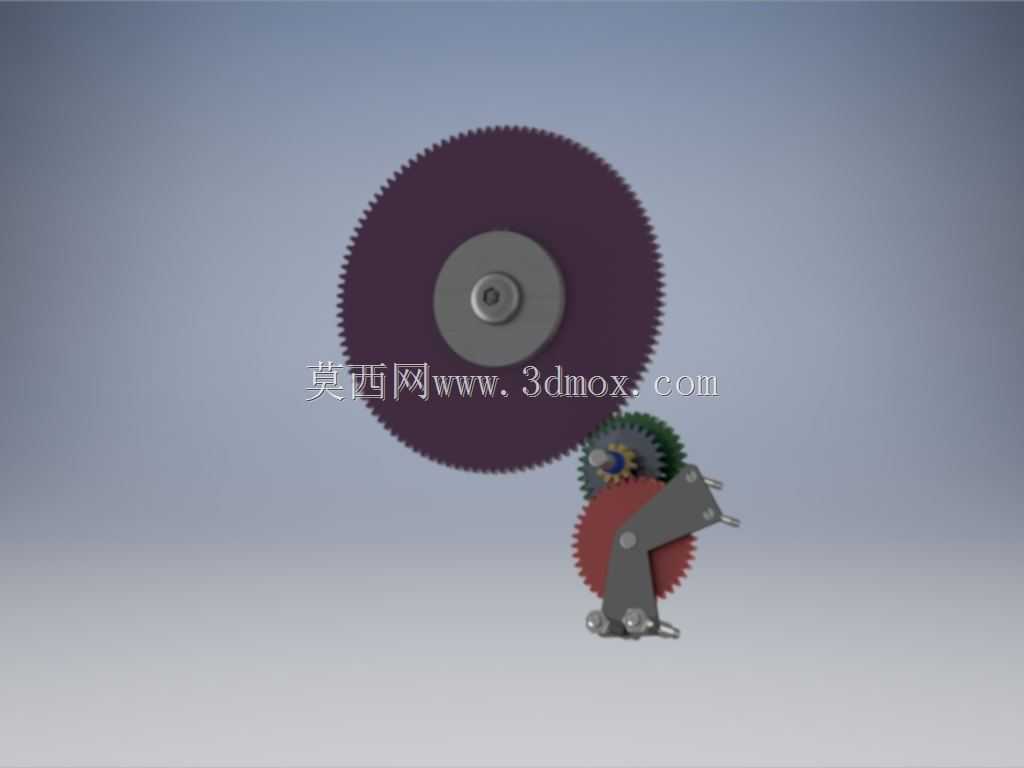

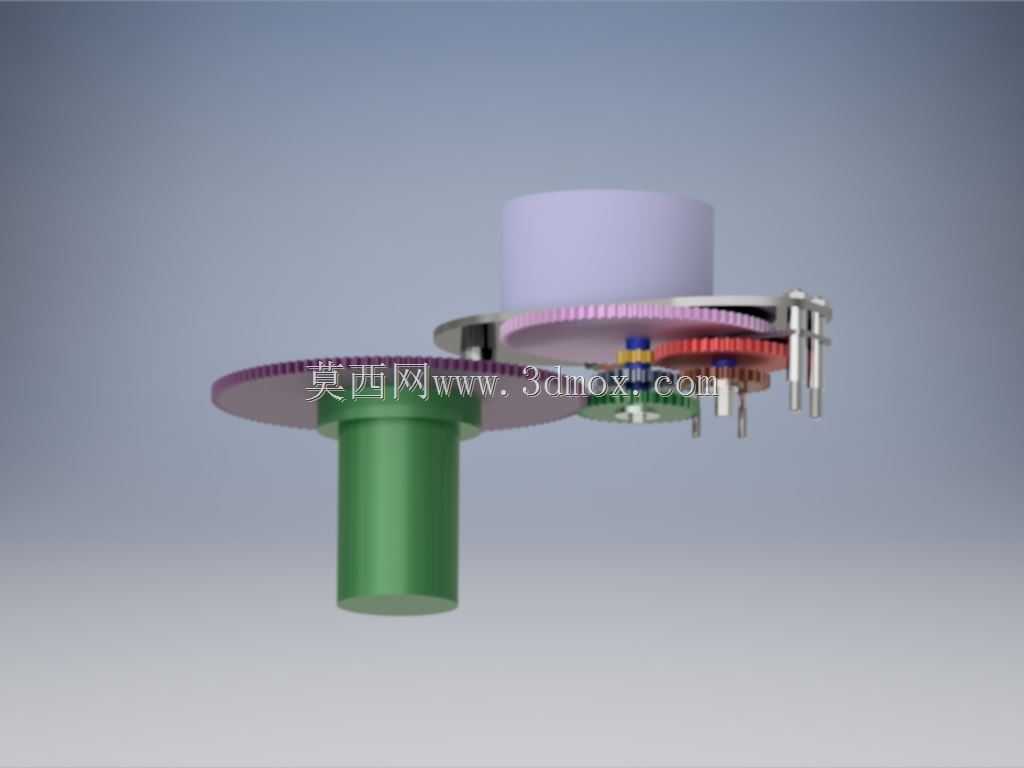

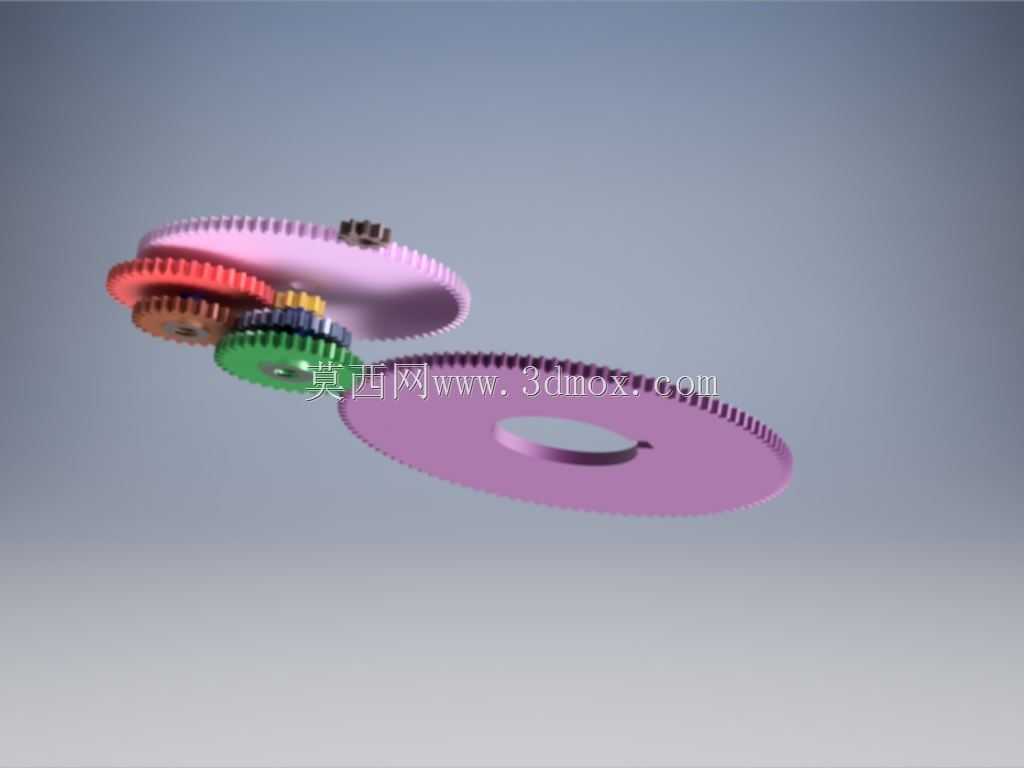

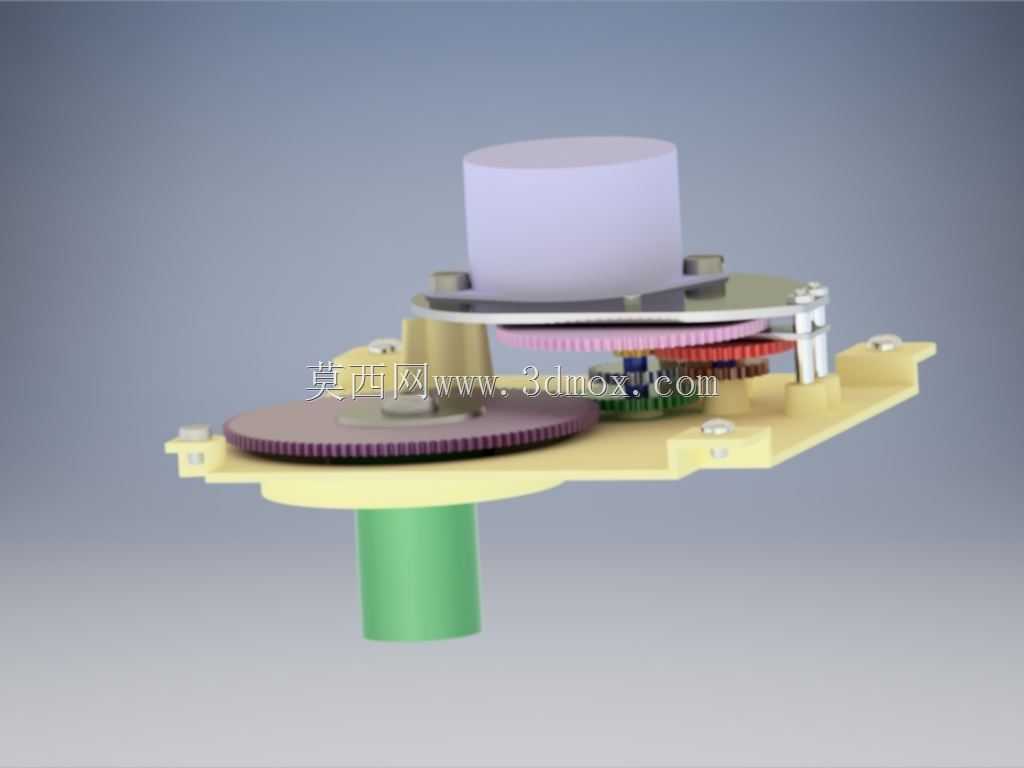

　　从设计思路来看，整套齿轮组采用复合齿轮搭配正齿轮的定轴轮系布局，没有采用行星轮系的复杂结构，一方面是考虑到列车运行工况下的振动耐受需求，定轴轮系的支撑结构更简单，轴系刚性更容易保证，长期受交变振动影响时齿轮啮合侧隙的变化量更小，传动精度保持性更好；另一方面复合齿轮的同轴双联结构可以在有限的箱体内实现更大的传动比，不用额外增加齿轮数量来凑速比，能有效压缩整个传动箱的外形尺寸，适配循环阀周边局促的安装空间。

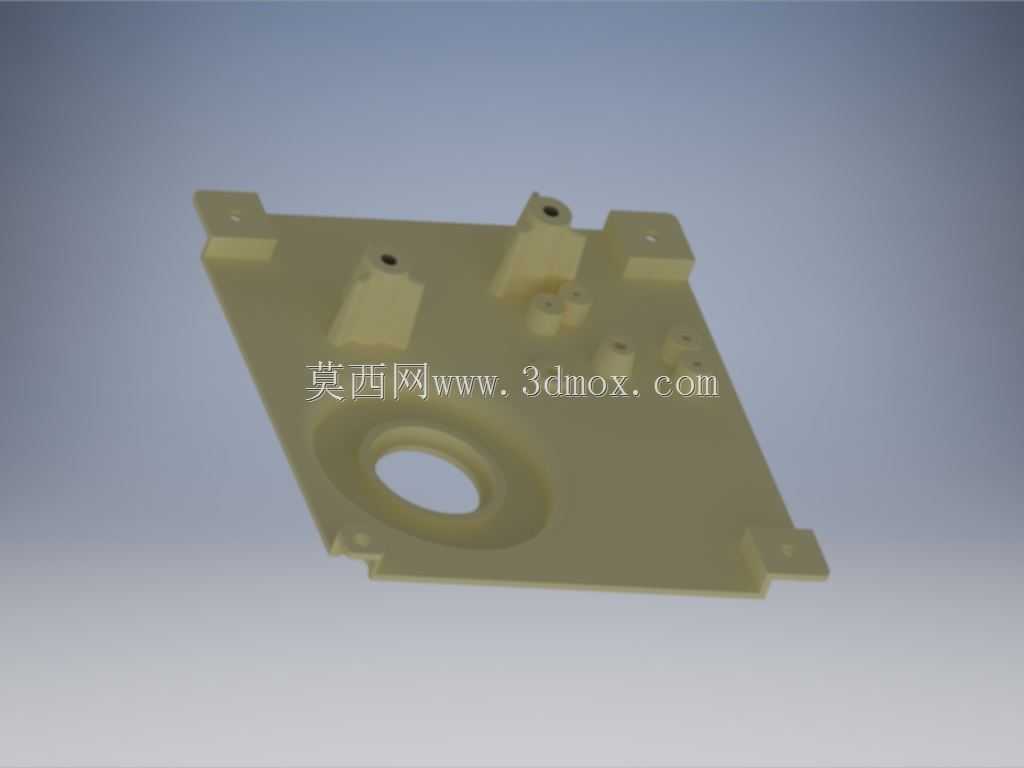

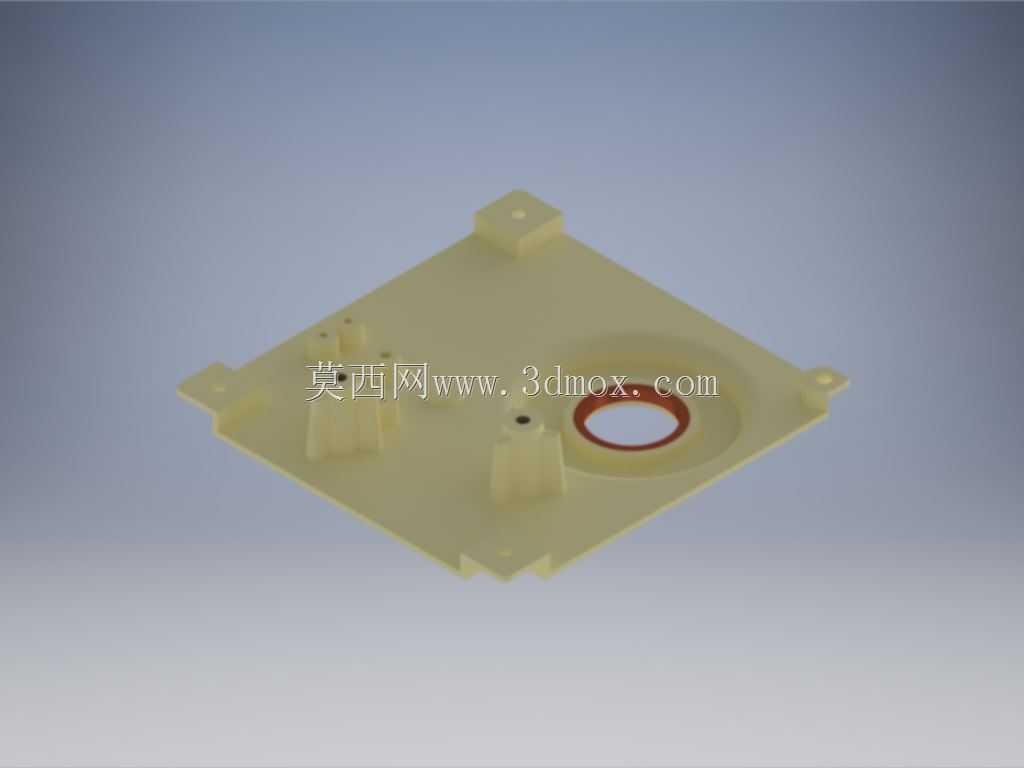

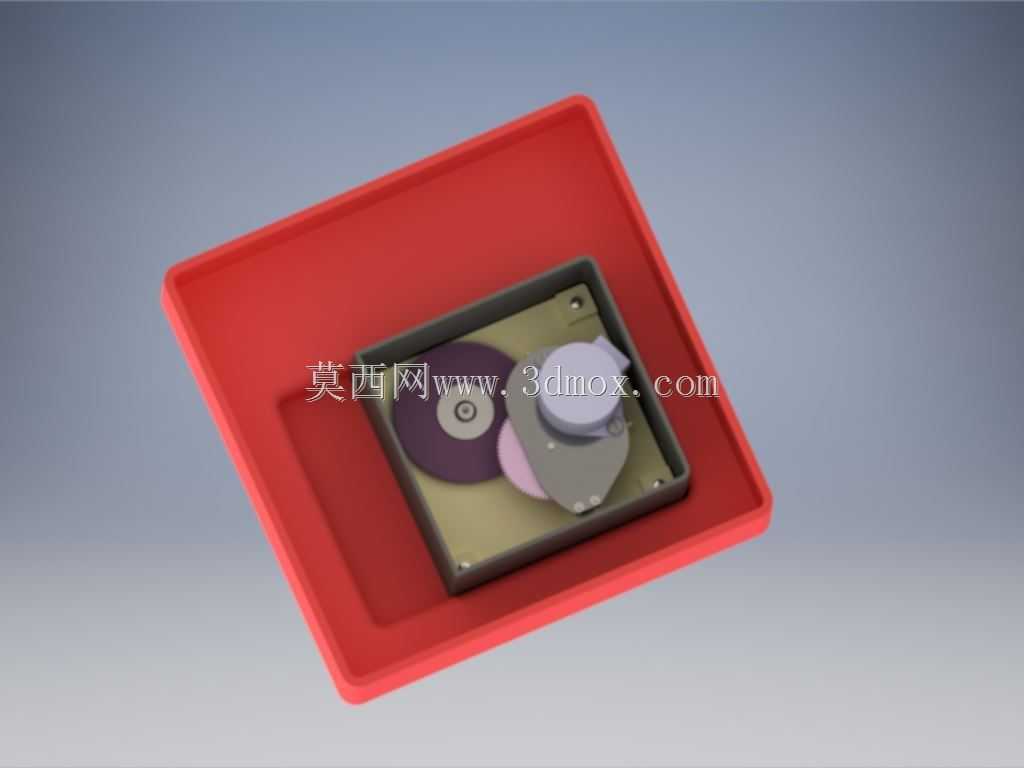

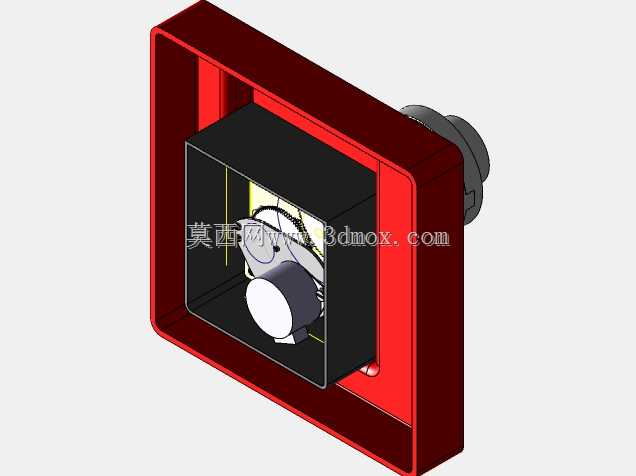

　　安装边界方面，整套齿轮组随外壳箱整体嵌入循环阀的驱动端安装位，外壳箱采用方形结构，四个角点设置安装固定孔，安装时不需要额外设计转接支架，直接通过螺栓与阀件本体的安装面贴合固定即可，齿轮组的输出轴直接与循环阀的阀芯驱动端对接，轴端采用扁位配合结构，避免传动过程中出现轴间打滑，传递扭矩时的应力分布更均匀，不会出现键槽应力集中导致的轴头断裂问题。

　　实际应用场景中，这类齿轮组除了适配列车循环阀之外，也可迁移到其他需要小空间大传动比、额定输出扭矩在50NM级别的阀件驱动场景，比如工业管路的流体控制阀、小型设备的行程调节机构中。设计时特意控制了各齿轮的啮合重合度，正齿轮采用渐开线齿形，齿顶修缘处理，降低啮合传动时的冲击噪音，复合齿轮的大小齿轮同轴度公差控制在0.02mm以内，避免高速转动时出现偏载磨齿问题。整套组件的外壳箱同时承担储油和防护作用，箱体内预留润滑脂填充腔，齿轮啮合面长期处于脂润滑状态，不需要频繁维护加注润滑剂，适配列车部件长周期免维护的使用要求。齿轮组的输入轴端预留标准驱动接口，可匹配手动驱动柄、小型伺服电机等多种动力输入源，不用修改轮系结构就能适配不同的驱动配置，拓展了组件的适用范围。
