RASSOR表土采集滚筒鼓结构设计

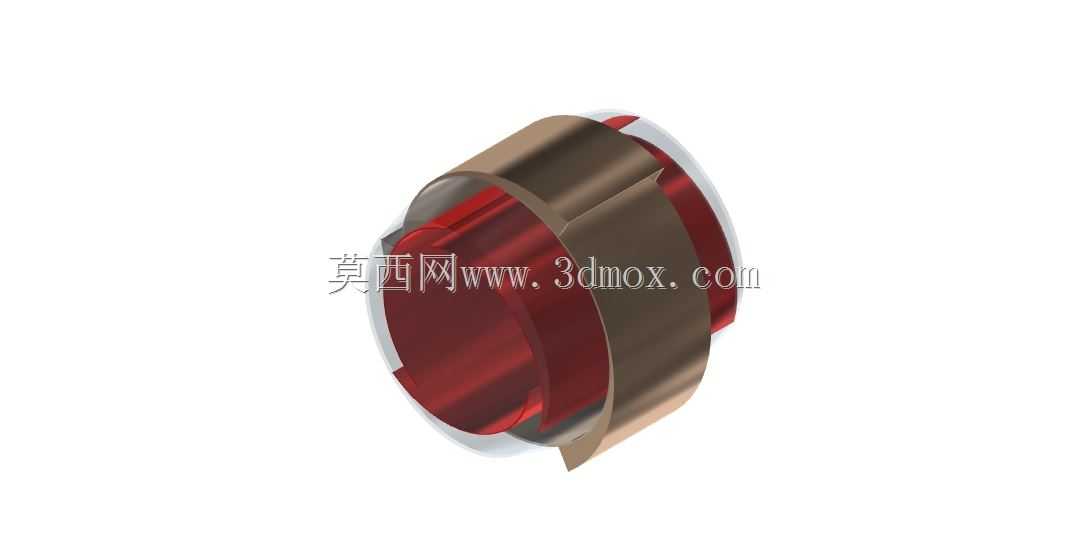

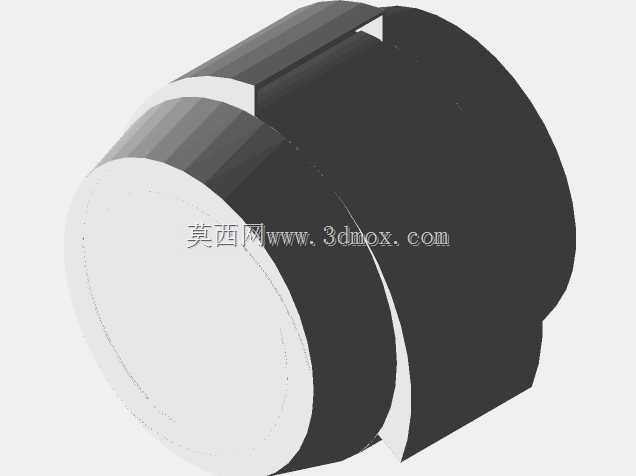

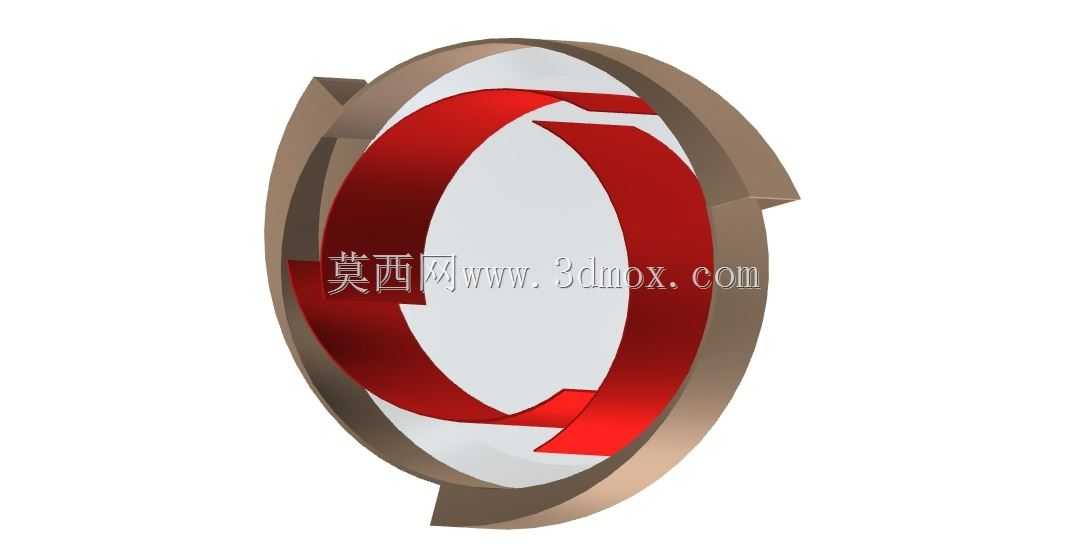

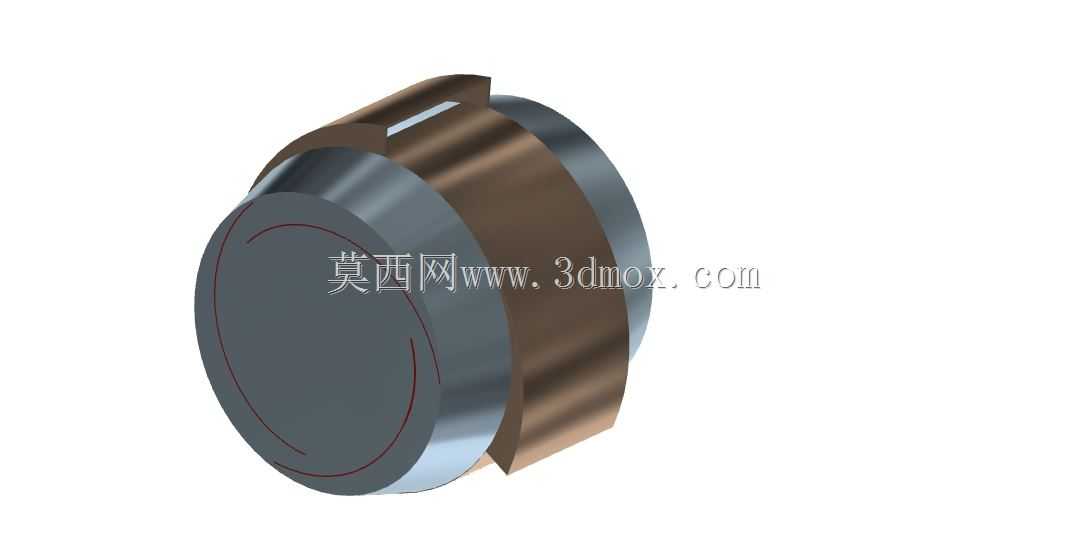

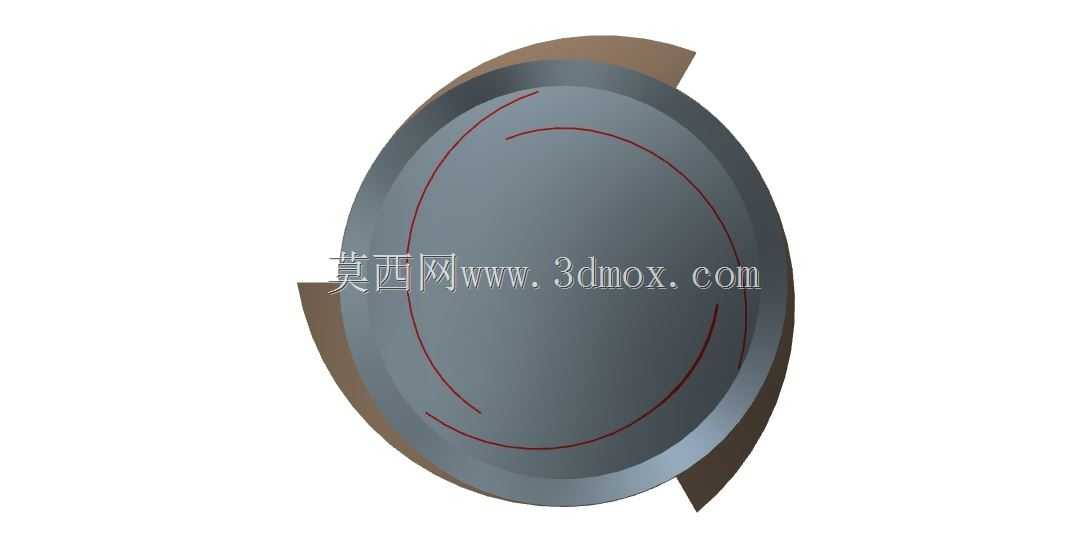

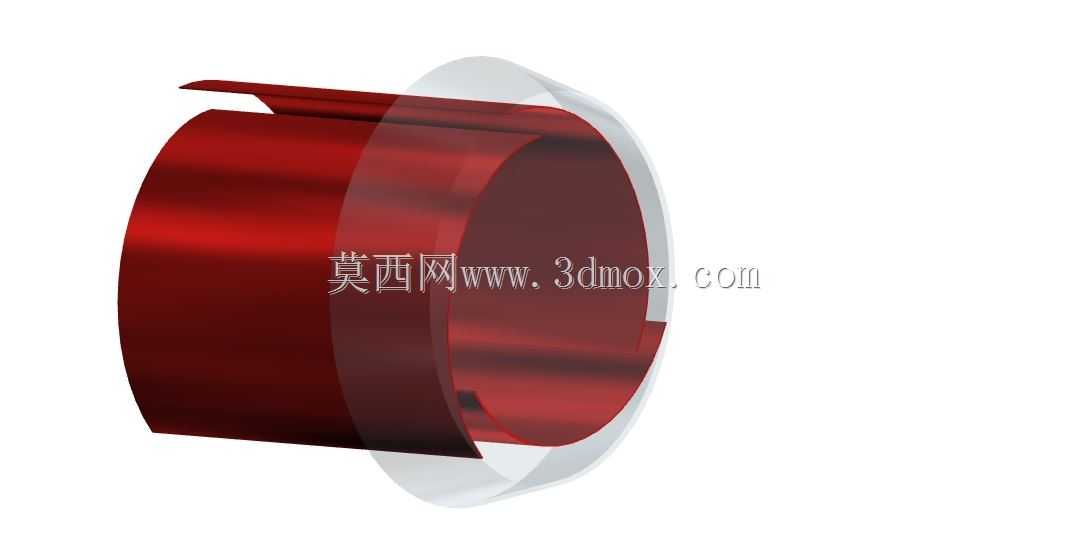

　　该结构主要面向星表表层土壤采样作业场景设计，适配地外天体探测采样、极端环境浅表土壤采集类设备的作业需求，可作为采样执行端的核心作业部件搭载在移动探测平台上，完成指定区域的表土采集、临时储留与定量排料动作。整体采用短圆柱回转式构型，滚筒侧面开设规整槽槽结构，作为挡板组件的安装定位基准，安装时可通过槽位快速完成挡板的对位卡装，无需额外设计复杂的定位工装，装配工序简单，现场维护更换时可快速完成拆装作业，适配野外或探测任务中有限的操作条件。主体结构选用碳纤维作为主承载材料，在保证结构整体刚度与抗冲击强度的前提下，大幅降低部件自身重量，降低搭载平台的负载压力，提升移动作业过程中的续航能力与动作响应速度。作业过程中，滚筒随搭载机构转动时，

　　侧面的勺状结构会切入表层土壤，将表土舀入滚筒内部容腔，随着滚筒持续旋转，进入容腔的土壤会被引导至挡板位置，挡板可形成单向挡止结构，避免滚筒转动过程中内部土壤从勺口流出，保证单次旋转周期内的采样量稳定。当滚筒转动至倾倒位置时，反向旋转即可打破挡板的挡止状态，让内部储存的土壤顺利排出至指定收集容器内，完成单次采样排料循环。从安装边界来看，该滚筒为同轴回转件，两端预留标准的轴连接接口，可直接与采样机构的驱动输出轴对接，径向尺寸紧凑，不会占用过多的搭载平台横向安装空间，轴向长度适配常规采样臂的末端安装距，无需对现有采样臂结构做大幅改造即可完成适配。结构设计上规避了复杂的异形曲面与难加工特征，

　　所有成型面均可通过常规机加工与复合材料铺层工艺完成制造，生产制造成本可控，批量生产时的良品率有充足保障。滚筒内部的容腔容积经过匹配计算，可满足单次采样的容量要求，同时不会因容腔过大导致部件整体重量超标，勺口的切入角度经过优化，可在较低的旋转驱动力下顺利切入压实度较高的表土层，降低对驱动电机的扭矩要求，进一步降低整套采样机构的功耗与硬件成本。挡板与槽槽的配合间隙经过公差匹配，既可以保证挡板安装后无松动窜动，又不会出现卡滞导致排料不畅的问题，在含细小沙砾的土壤环境下作业时，间隙可容纳少量沙砾，避免沙砾卡滞导致机构动作失效。
