土壤采样设备用鼓轮式导料结构

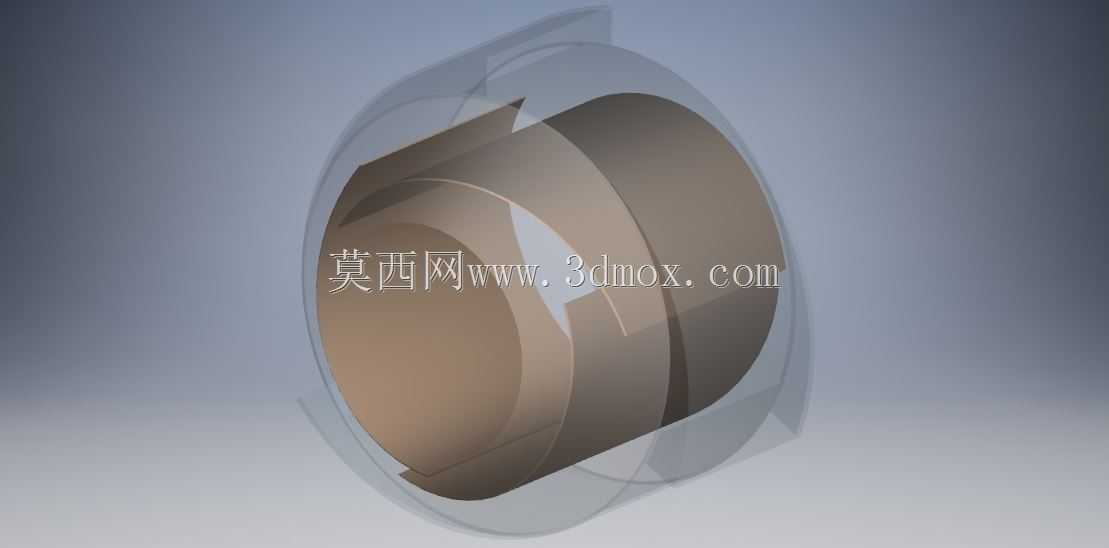

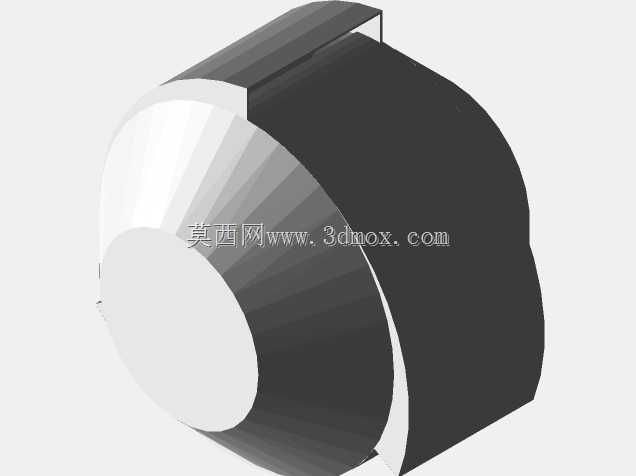

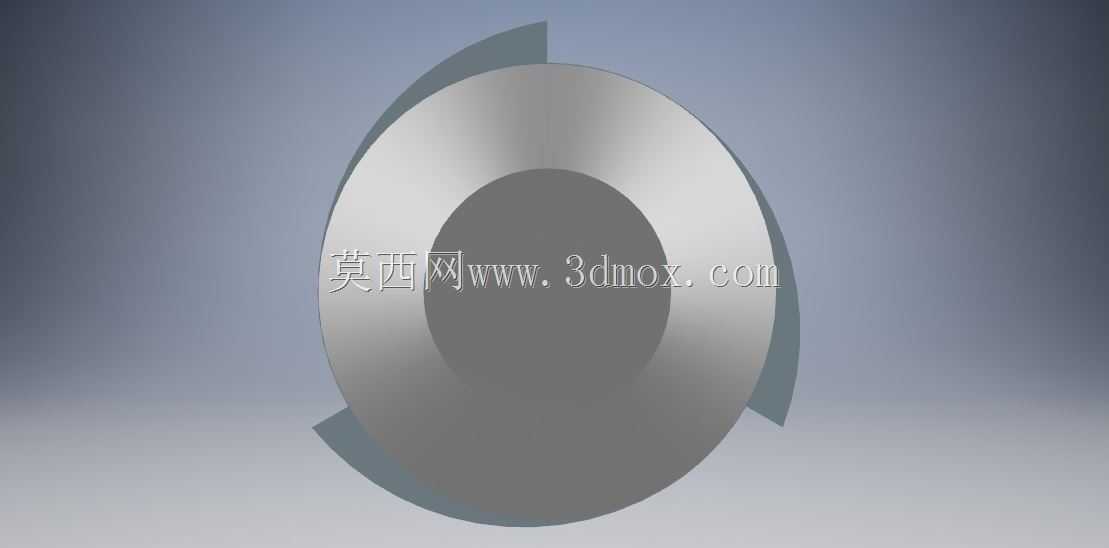

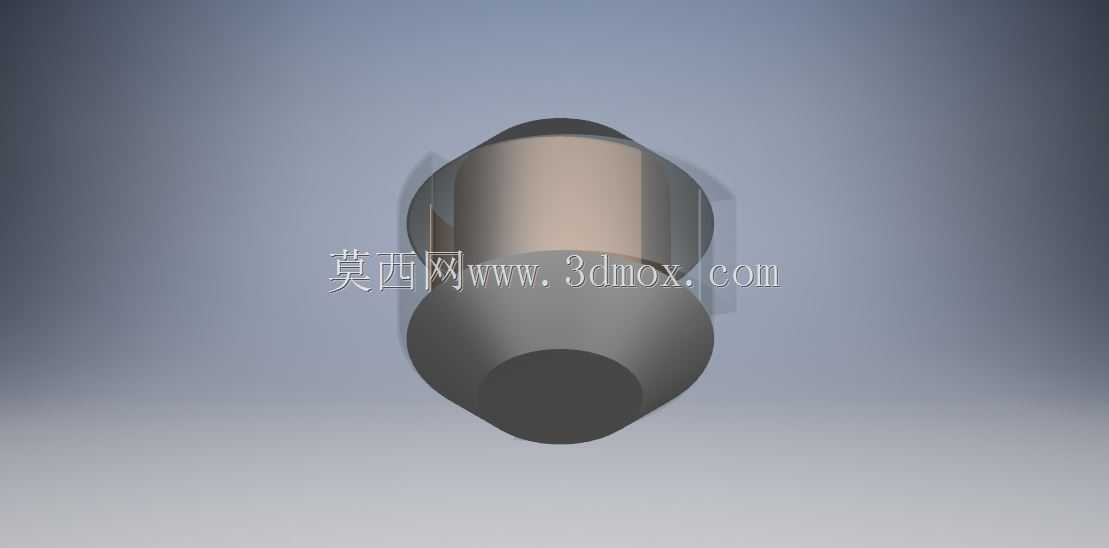

　　在农田土壤采样、河道底泥勘察、环境监测取土这类野外作业场景里，取土勺深入土层采集浮石与原状土样的过程中，很容易出现土料从勺体滑落、采样量不足的问题，这款鼓轮结构就是配套取土执行端设计的核心导料挡料构件。从结构设计逻辑来看，整体采用环形薄壁回转体构型，中心预留的通孔用于和驱动主轴配合安装，安装时需保证鼓轮端面与取土勺回转轨迹的同轴度误差控制在0.2mm以内，避免运转过程中出现剐蹭卡滞。鼓轮外侧延伸出的弧形挡边是功能实现的核心结构，当取土勺携带采集到的浮石、土壤随滚筒做回转运动时，弧形挡边会在勺体抬升阶段形成封闭的导料通道，引导物料顺着挡边内壁滑向储料区域，同时挡板结构会对粒径较大的浮石形成截留作用，

　　避免大块砾石在回转过程中从勺体边缘滚落，保证单次采样的物料留存率。当滚筒运转到倾倒工位时，驱动机构会带动鼓轮做反向回转，此时原本处于挡料位置的弧形边会转到卸料侧，原本被遮挡的勺体开口完全敞开，截留的土壤与浮石会在重力作用下自动排出，完成单次采样的卸料动作。设计过程中需要重点考量鼓轮的安装边界尺寸，其外径需匹配取土勺的最大回转半径，避免挡边超出设备外壳的安装空间，中心安装孔的公差需选用H7级过渡配合，保证和主轴连接无窜动，同时弧形挡边的弯折角度经过反复校核，既保证抬升阶段的挡料密封性，又不会在反向卸料时形成物料卡滞的死角。这类鼓轮结构不需要额外配置独立的挡料驱动部件，完全依托主滚筒的正反转动作实现挡料、卸料的功能切换，结构可靠性高，

　　在野外无外接动力补充的作业场景下，能有效降低设备的故障概率，减少维护频次。实际选型适配时，可根据取土勺的容积、单次采样的物料重量调整鼓轮的壁厚与挡边高度，针对含砾石较多的采样区域，可适当增加挡边的高度与结构厚度，提升抗冲击磨损能力，针对黏土占比较高的区域，可在挡边内壁做镜面抛光处理，减少黏土粘附导致的卸料残留问题。
