集成式循环阀齿轮传动机构结构设计

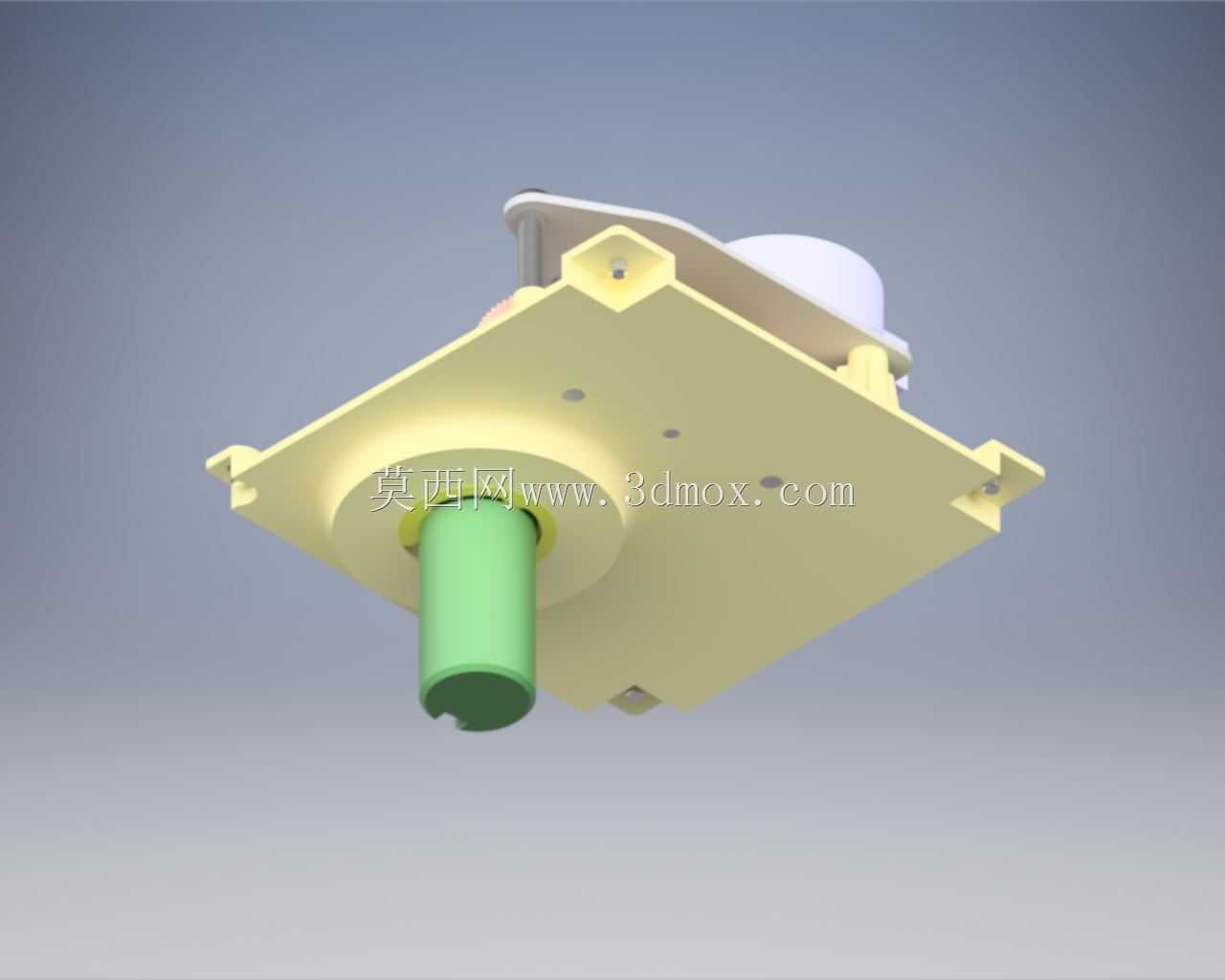

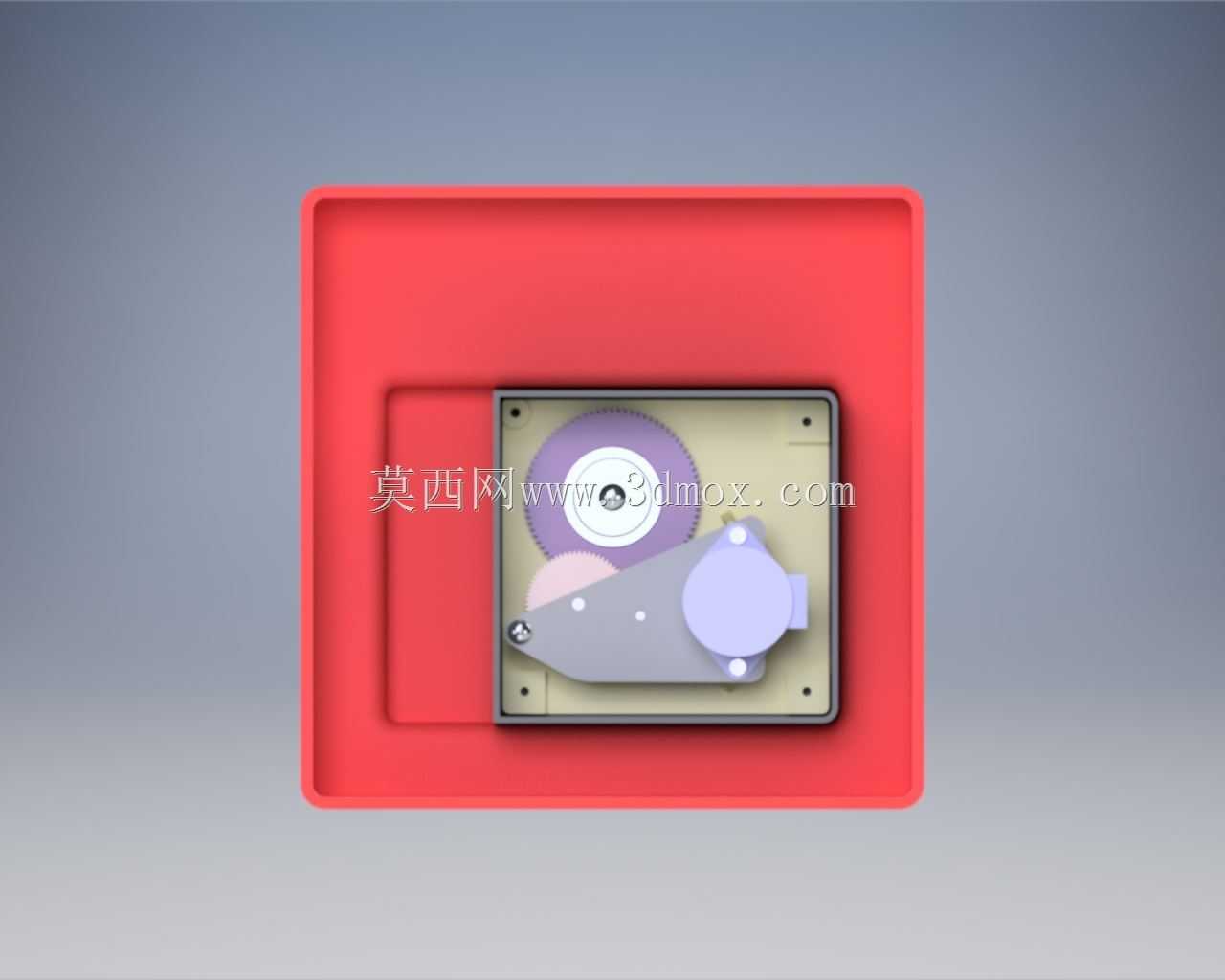

　　这套循环阀齿轮机构主要面向流体管路循环控制场景，常见于工业循环水系统、工艺介质回路的通断与流量调节工位，核心作用是通过齿轮组的定比传动，将输入动力稳定转化为阀芯的规律动作，实现循环通路的精准启闭调控，避免阀件动作卡滞、传动比失准导致的介质泄漏或流量偏差问题。整套传动组件全部集成安装在封闭外壳箱内部，外壳既作为齿轮组的安装承载基体，也能隔绝外部粉尘、水汽、管路飞溅介质对啮合齿面的侵蚀，延长传动副的无故障运行周期，同时外壳的安装法兰边预留了标准安装孔位，可直接适配常规循环阀的安装基座，不需要额外加工转接板，现场安装时只需对齐孔位穿入紧固件即可完成固定，安装边界的公差配合按照通用阀件安装规范设计，适配多数同规格循环阀的装配尺寸要求。

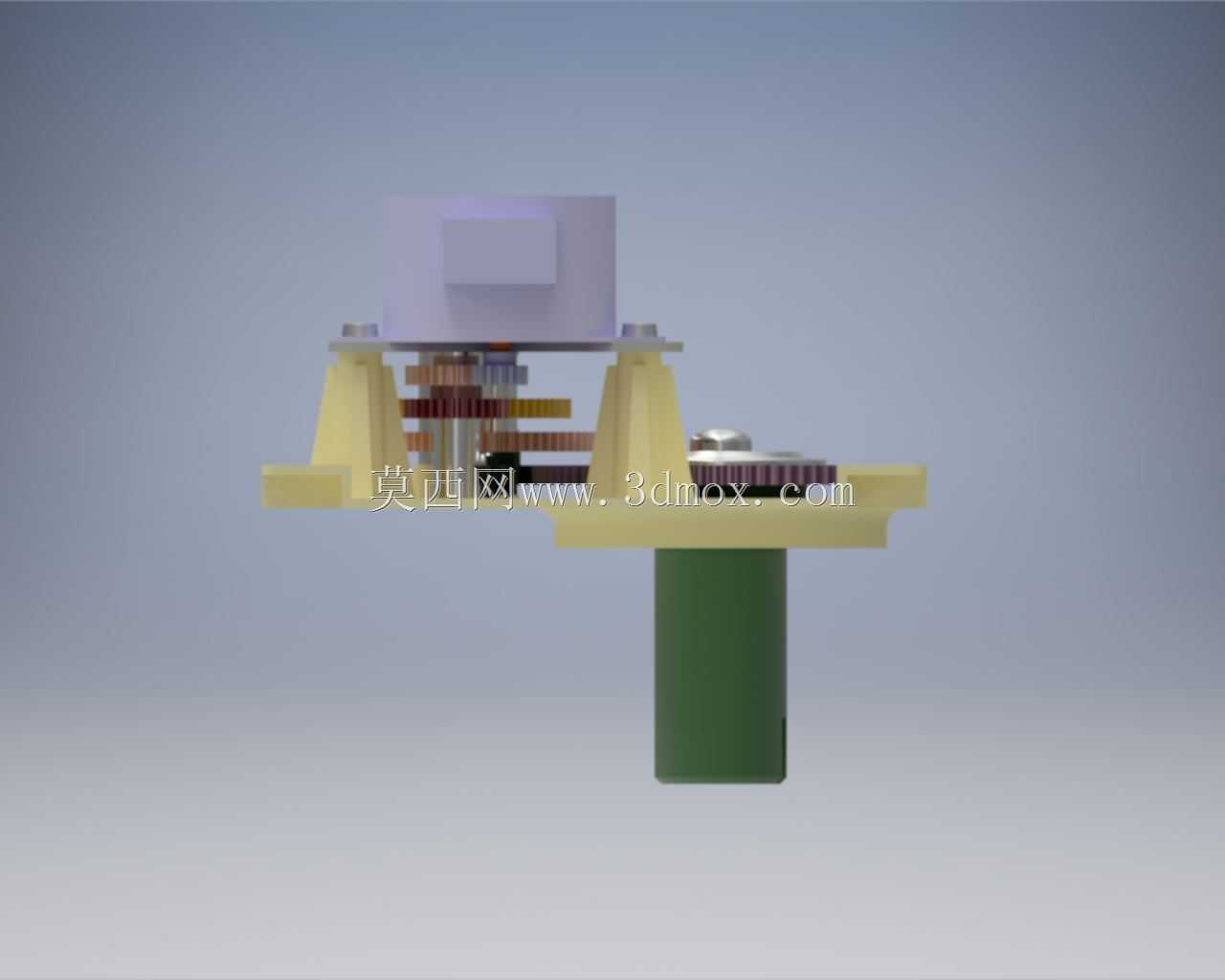

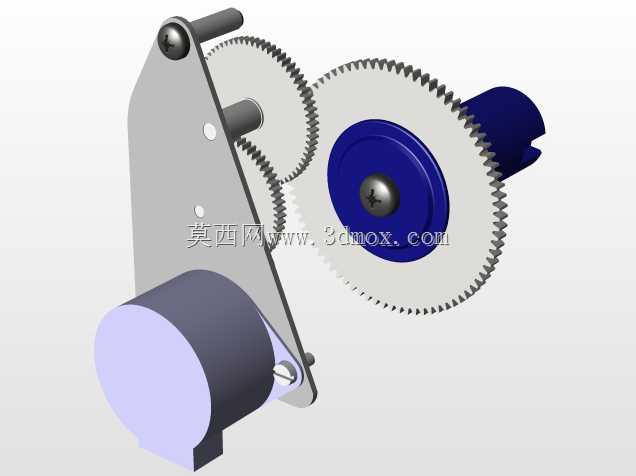

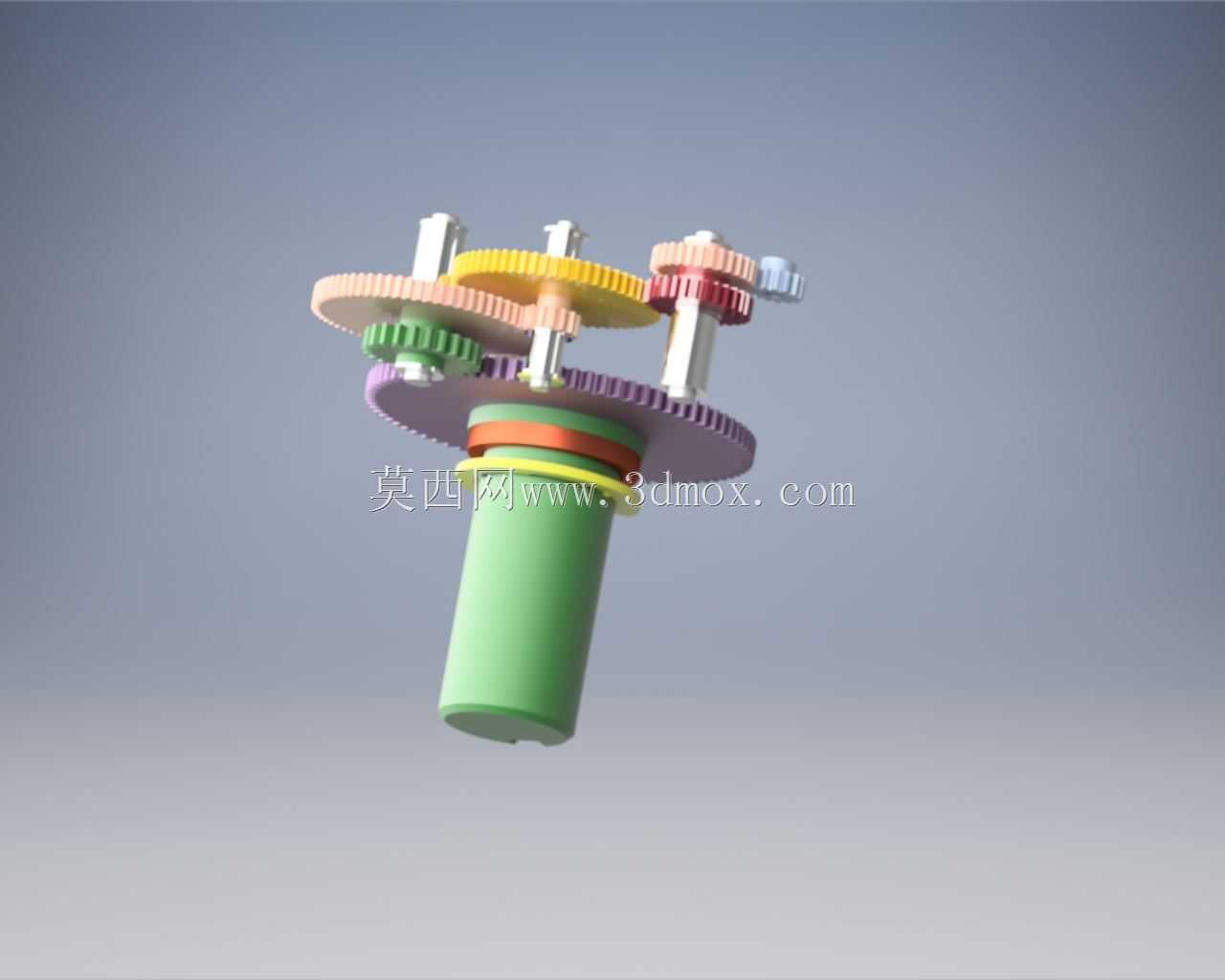

　　设计过程中优先考虑传动的平稳性，齿轮组的啮合参数经过反复校核，输出端额定扭矩设定为21.1N.M，可满足常规通径循环阀的启闭扭矩需求，不会出现动力不足导致的阀芯无法到位问题，同时输出转速设定为每分钟8转，匹配循环阀慢开慢闭的动作要求，避免快速启闭造成的管路水锤效应，保护管路与阀件密封结构不受冲击损坏。齿轮组的排布采用紧凑化布局，在有限的外壳内部空间内完成多级传动的路径规划，各齿轮轴的支撑位都设计了对应的轴套安装位，减少传动过程中的径向窜动，保证齿面啮合间隙处于合理区间，既不会因为间隙过大造成传动回差，也不会因为间隙过小出现齿面卡滞、磨损加剧的问题。外壳的内部型腔完全匹配齿轮组的运动包络，不会出现运动干涉，

　　同时预留了少量的润滑脂存储空间，可在装配时填充润滑脂实现齿面的长期自润滑，减少日常维护频次。整套机构的动力输入端预留了标准连接接口，可适配手动驱动、小型电机驱动等多种动力输入形式，能根据现场实际工况灵活选择驱动方式，不需要对传动主体结构做额外修改，适配性较强。
