轴承取出器机械结构设计图纸

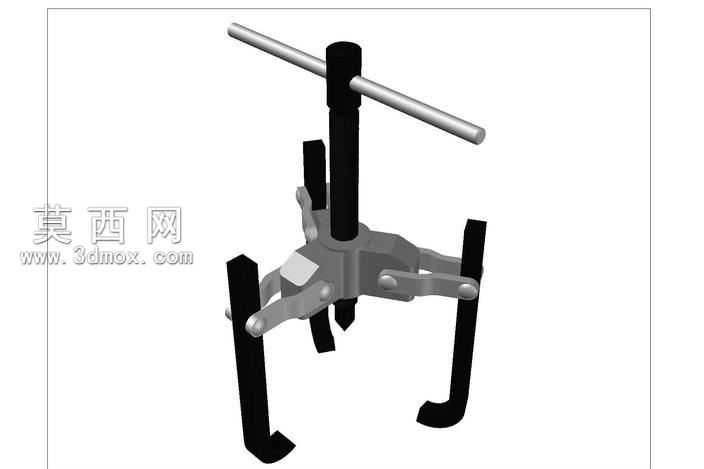

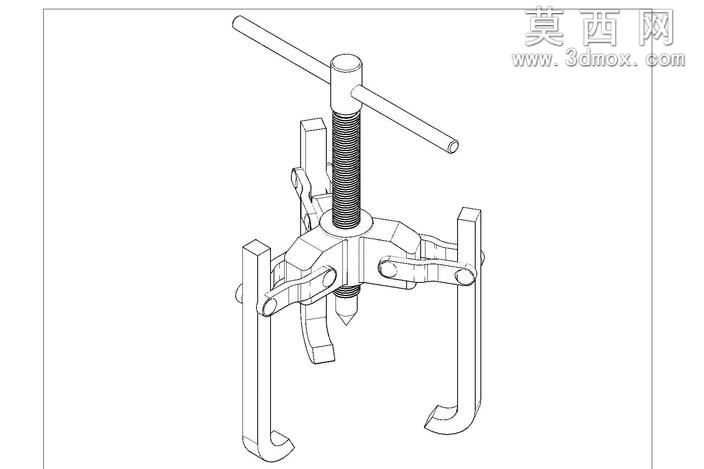

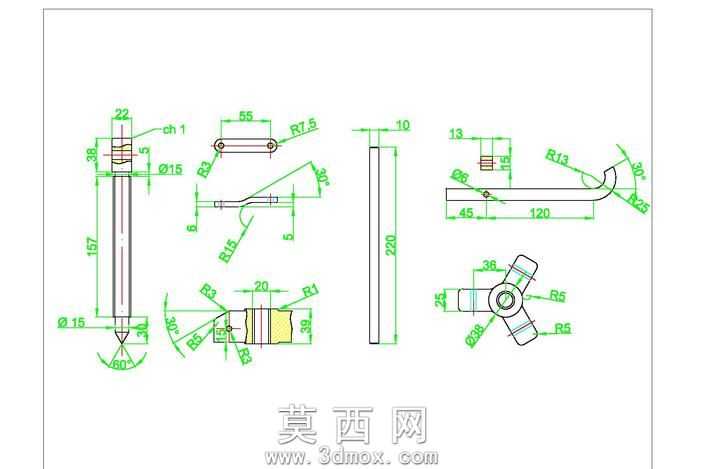

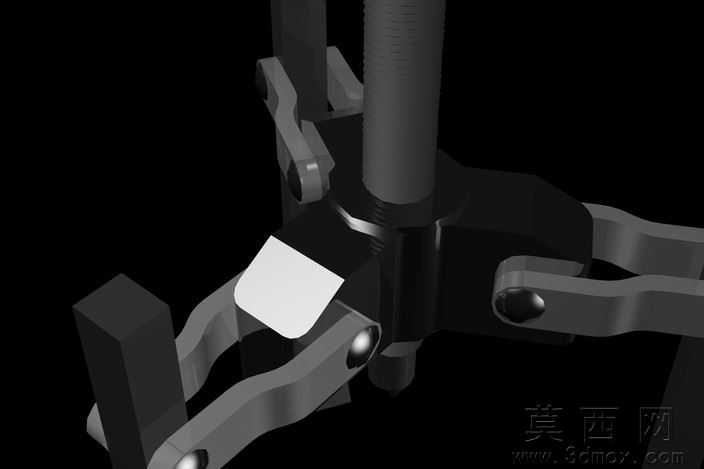

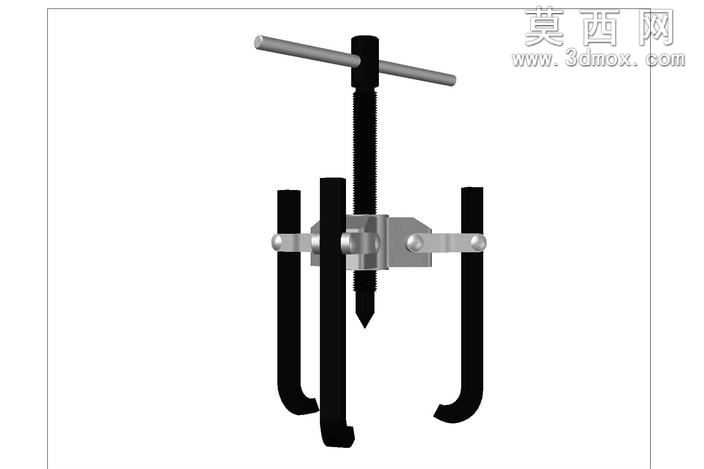

本次设计的轴承取出器是面向设备维修场景的专用拆装工具，整体建模过程围绕实用化、易加工的核心思路展开，在三维建模阶段首先完成核心功能部件的参数化搭建：针对顶出螺杆部分，严格按照图纸标注的尺寸参数构建螺纹段、光杆段与尖端定位结构，螺纹段匹配常规轴承内圈的受力尺寸，尖端做120度锥角处理保证顶出时的同轴定位精度，光杆段预留足够的行程空间适配不同厚度的轴承安装位，同时在螺杆端部设计扁方结构方便扳手施加扭矩。其次构建滑轮施力组件，建模时还原滑轮的圆弧槽结构与铰接销轴的配合关系，滑轮边缘做R7.5的圆角处理减少拉拔过程中的应力集中，铰接位置预留合理的配合间隙保证转动顺畅，拉臂部分按照图纸的弯折角度构建，弯折处做R13的圆弧过渡，臂身的120mm平直段保证受力时的结构强度，末端的弯钩结构做45度倒角处理方便卡入轴承内圈缝隙。随后构建配套的压杆与三爪支撑结构，长压杆按照220mm的总长度建模，杆身直径10mm保证足够的抗弯强度，三爪支撑结构的每个爪部做R5的圆角处理，中心孔与螺杆做间隙配合，三个爪的角度均匀分布保证支撑时的受力平衡。材质分配阶段，整体结构选用45号钢作为基础材质，螺杆与滑轮接触的表面做淬火硬化处理的材质表现，渲染时还原金属的哑光质感，对关键配合面做高亮处理突出结构精度。设计过程中充分考虑手工操作的受力合理性，拉臂的弯折角度经过反复调整保证施力时力的传导方向与螺杆轴线平行，避免拉拔过程中出现偏载损坏轴承或安装座，所有外露的棱边都做倒角或圆角处理，消除使用过程中的划伤风险，各部件的尺寸公差按照IT7级精度设置，保证加工后可以顺利装配，整体结构无需复杂的加工工艺，普通车铣设备即可完成全部零件的加工，适合小批量制作或维修场景的自制需求，能够有效解决过盈配合轴承拆卸时受力不均、易损坏配件的问题。
