迷你螺栓式金属喉箍紧固夹具设计

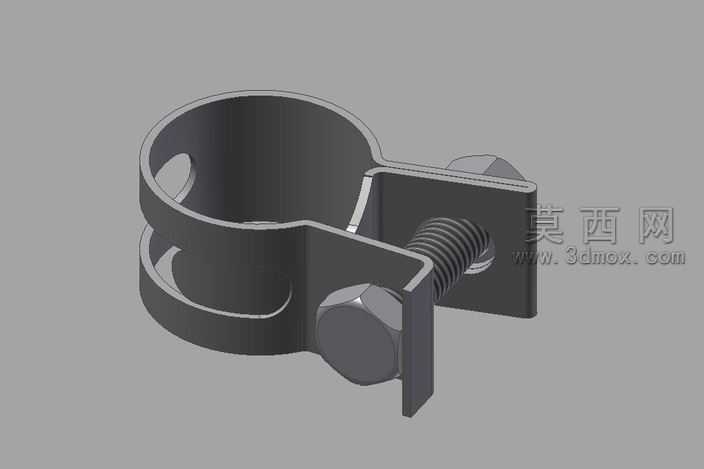

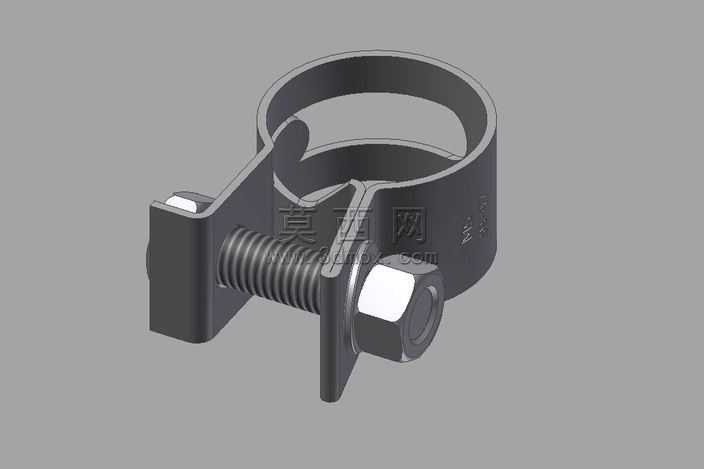

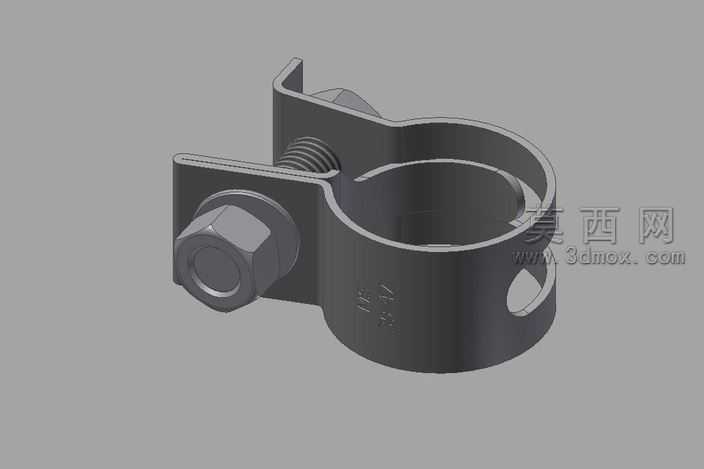

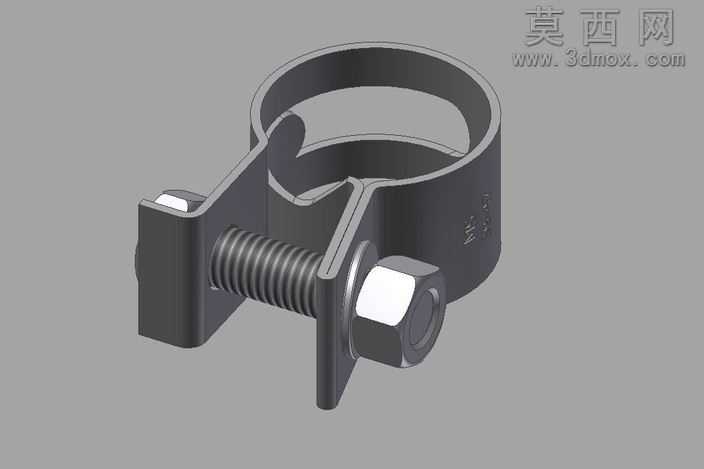

本作品为小型螺栓调节式金属喉箍紧固夹具，整体采用三维参数化建模方式完成全结构设计，建模过程中先以环形钢带为基础特征，通过拉伸、折弯、切除等命令构建钢带的环形主体与两端的螺栓连接耳结构，钢带内侧预留防滑咬合齿结构，可在箍紧管件时增大接触摩擦力，避免管件受外力拉扯时出现滑脱移位问题。螺栓组件采用标准六角头螺栓配合六角螺母的结构，建模时还原了螺栓的外螺纹特征与螺母的六角外形，同时在连接耳位置设计了适配螺栓穿过的通孔，保证螺栓可顺畅穿过两侧连接耳实现锁紧调节。渲染阶段采用金属磨砂不锈钢材质赋予钢带主体，还原金属冷轧后的哑光银灰色质感，螺栓与螺母则采用镀锌亮面金属材质，通过不同的金属质感区分不同部件的材质特性，场景采用渐变灰色背景配合柔和的顶光与侧光，打光时重点突出钢带的环形弧度、螺栓的棱角结构以及各部件之间的装配间隙，让整体渲染效果清晰呈现夹具的装配关系与结构细节。设计思路上围绕小口径管路的紧固需求展开，整体结构紧凑小巧，通过旋转螺母即可调节环形钢带的内径大小，可适配一定范围内不同外径的管路紧固场景，相比传统固定式卡箍具备更强的适配性，同时螺栓锁紧的结构可提供稳定的紧固力，不易受管路振动影响出现松动，可广泛应用于小尺寸气动管路、燃油管路、输水软管的连接紧固场景，建模过程中严格控制各部件的尺寸公差，保证钢带与螺栓组件的装配无干涉，可直接导出工程图用于实际生产加工。
