这类四针磁性连接结构,常出现在需要频繁插拔、对位容错要求高的小型传感设备、可穿戴监测终端、便携检测仪器的供电与信号传输链路中,替代传统硬接触针座,降低反复插拔带来的结构磨损与对位偏差损耗。从实际使用场景来看,这类连接件多用于需要盲插操作的设备对接场景,比如穿戴式生理传感器与充电底座的对接、小型工业检测探头与手持采集端的连接,不需要精准对准孔位,依靠磁体的吸附力就能自动引导触点对位,哪怕存在1-2mm的对位偏差,也能在磁力牵引下滑入正确接触位置,大幅降低现场操作的对位难度。

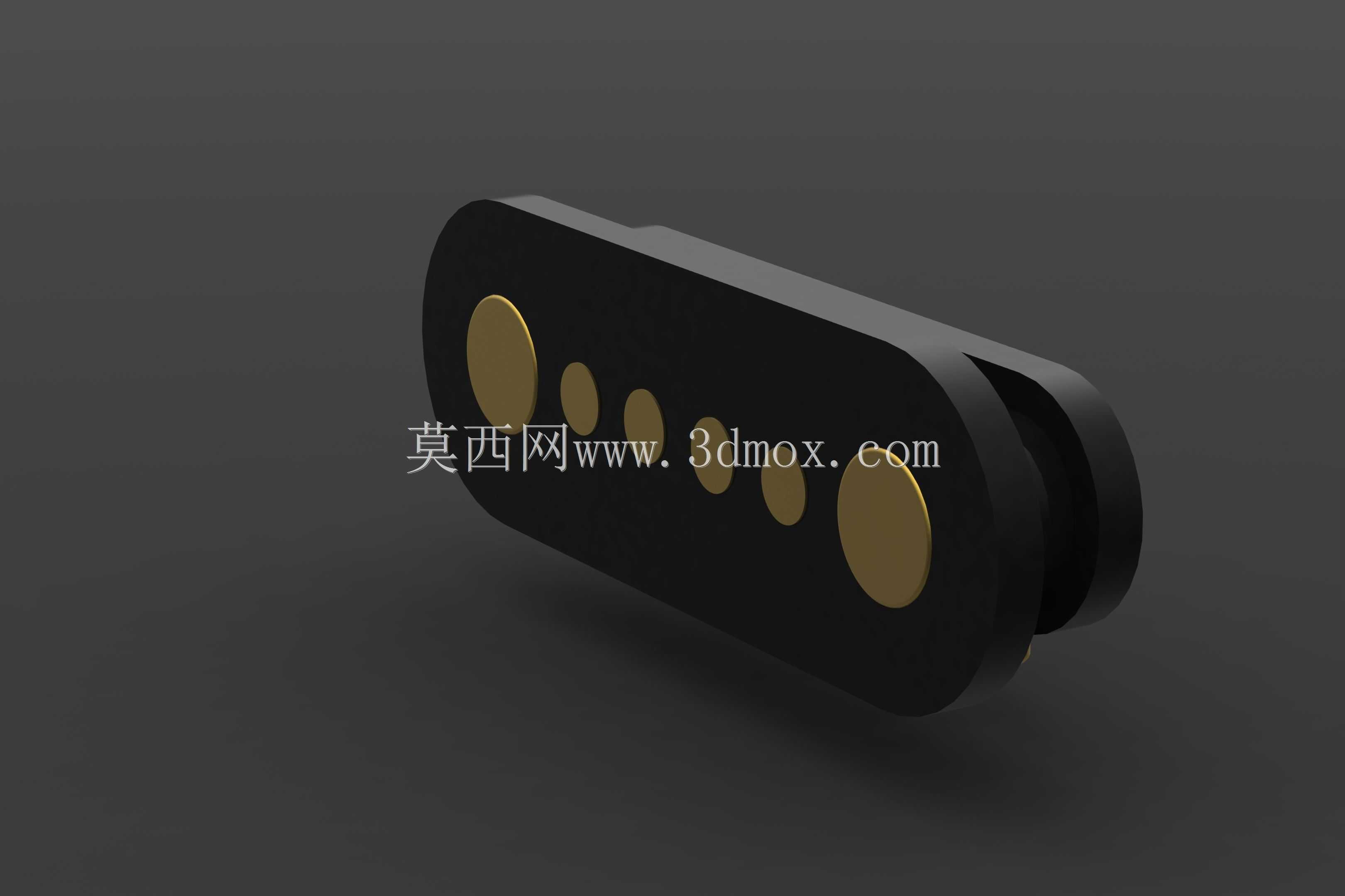

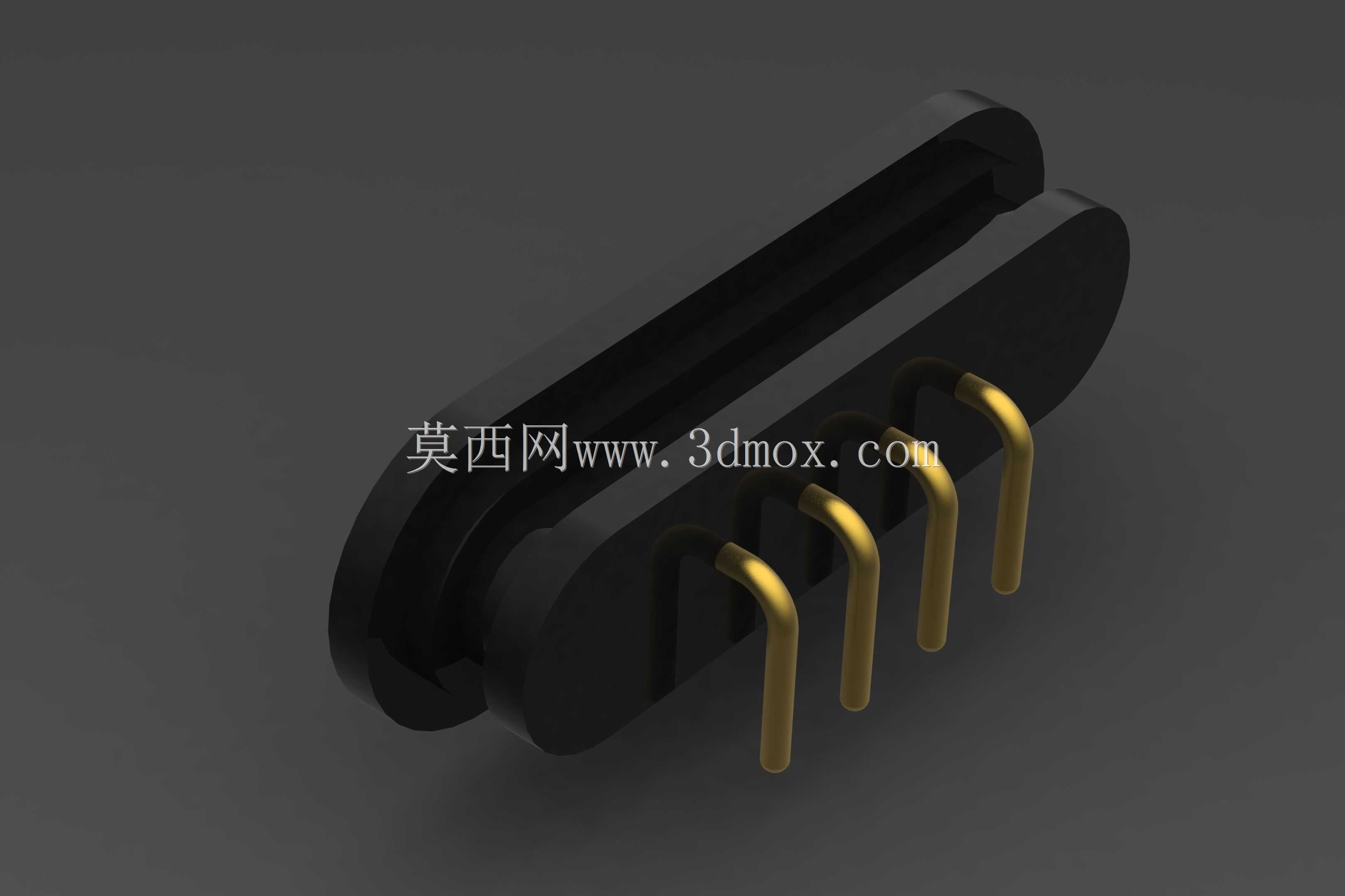

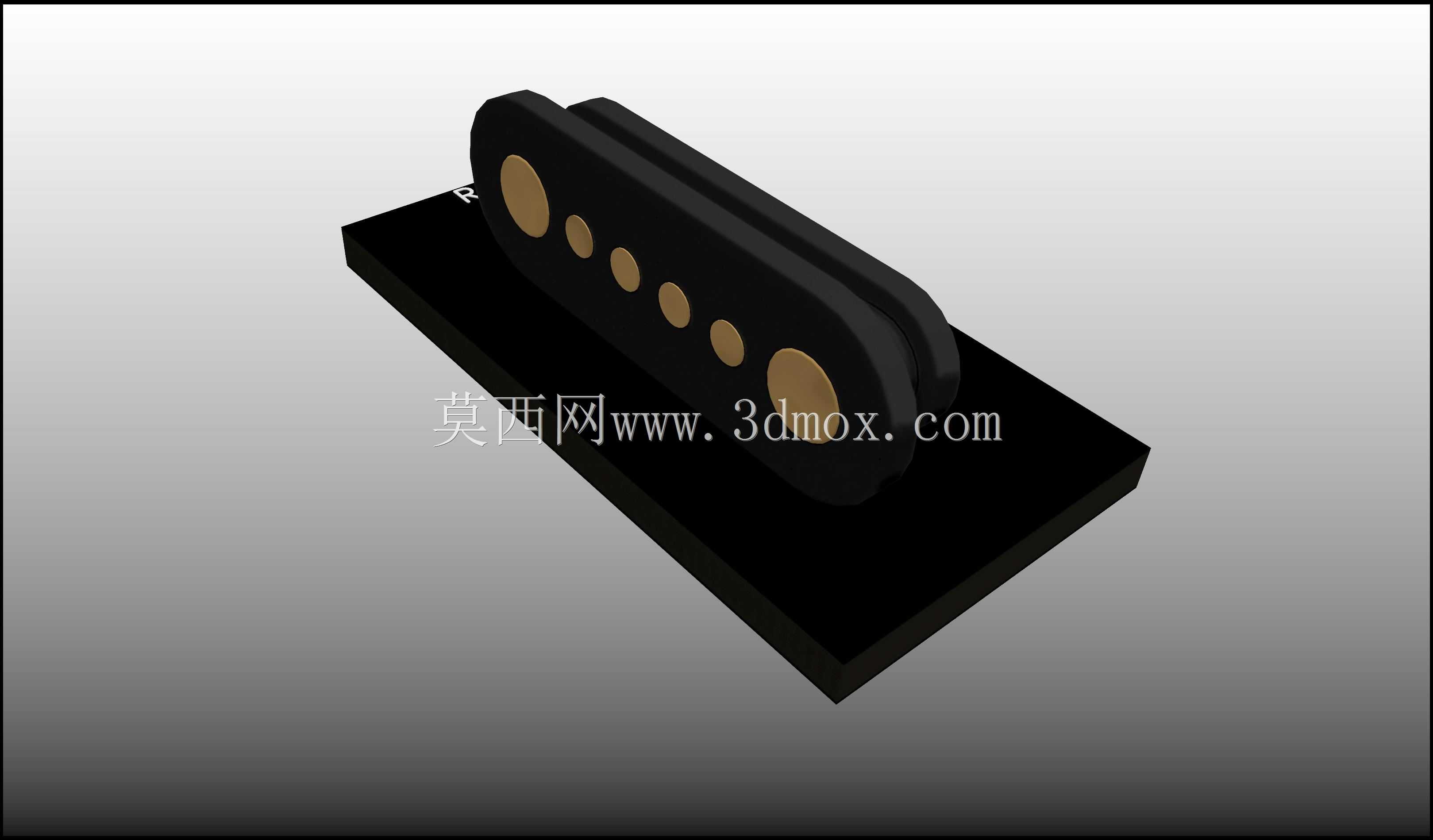

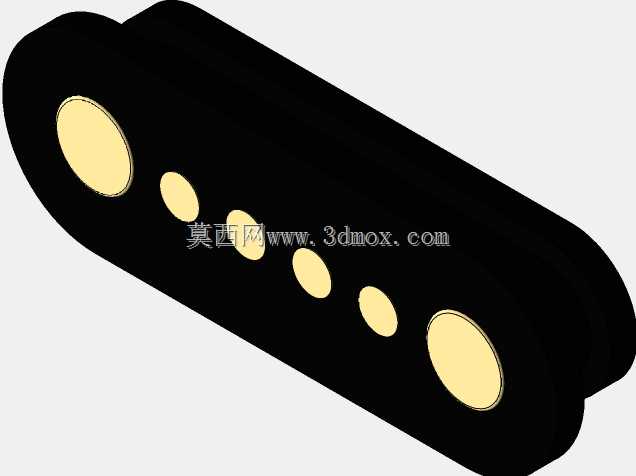

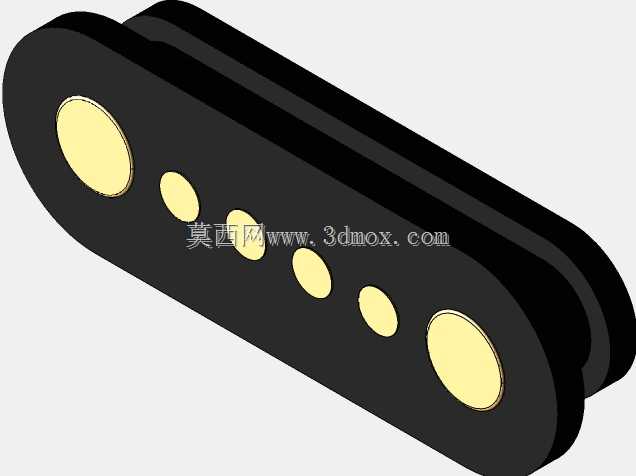

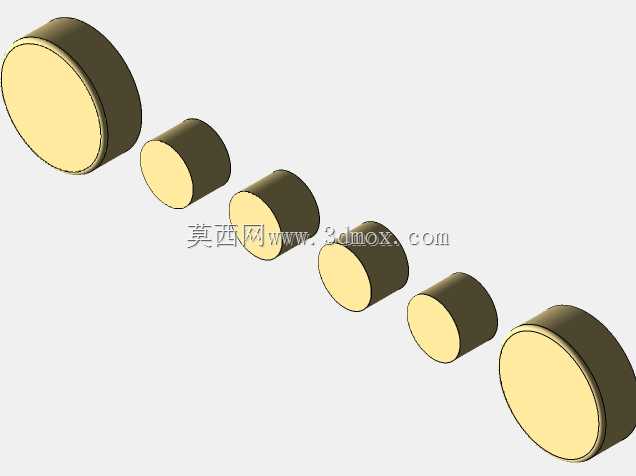

设计层面上,整体采用长圆形扁状壳体,两端大直径触点为电源正负极通路,中间排布的三个小直径触点承担信号传输功能,触点采用沉台设计,接触面略高于壳体平面0.2-0.3mm,保证对接时触点能紧密贴合,同时避免壳体平面干涉接触压力。壳体侧边设置的限位凸台,用于匹配对接端的凹槽结构,防止吸附后出现周向转动,避免触点错位导致的电源反接、信号错配问题。磁体内嵌在壳体内部触点周边的空腔中,不外露于接触平面,避免磁体吸附环境中的铁屑粉尘造成接触不良,同时磁体的吸力经过匹配设计,既保证正常使用时不会因为拉扯线缆意外脱落,又能在受到超出安全范围的拉力时自动脱开,避免扯坏设备端的焊盘与内部走线。

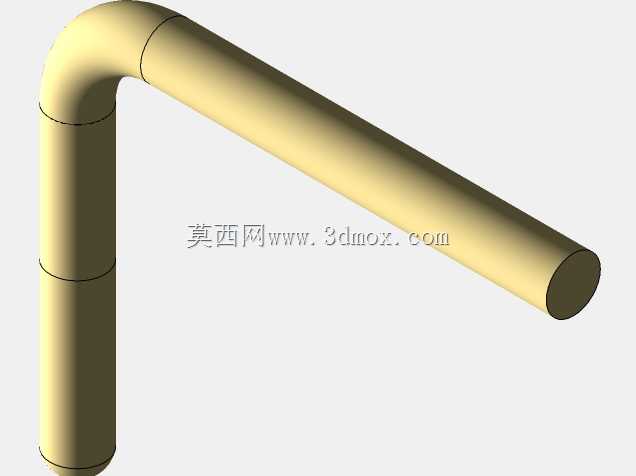

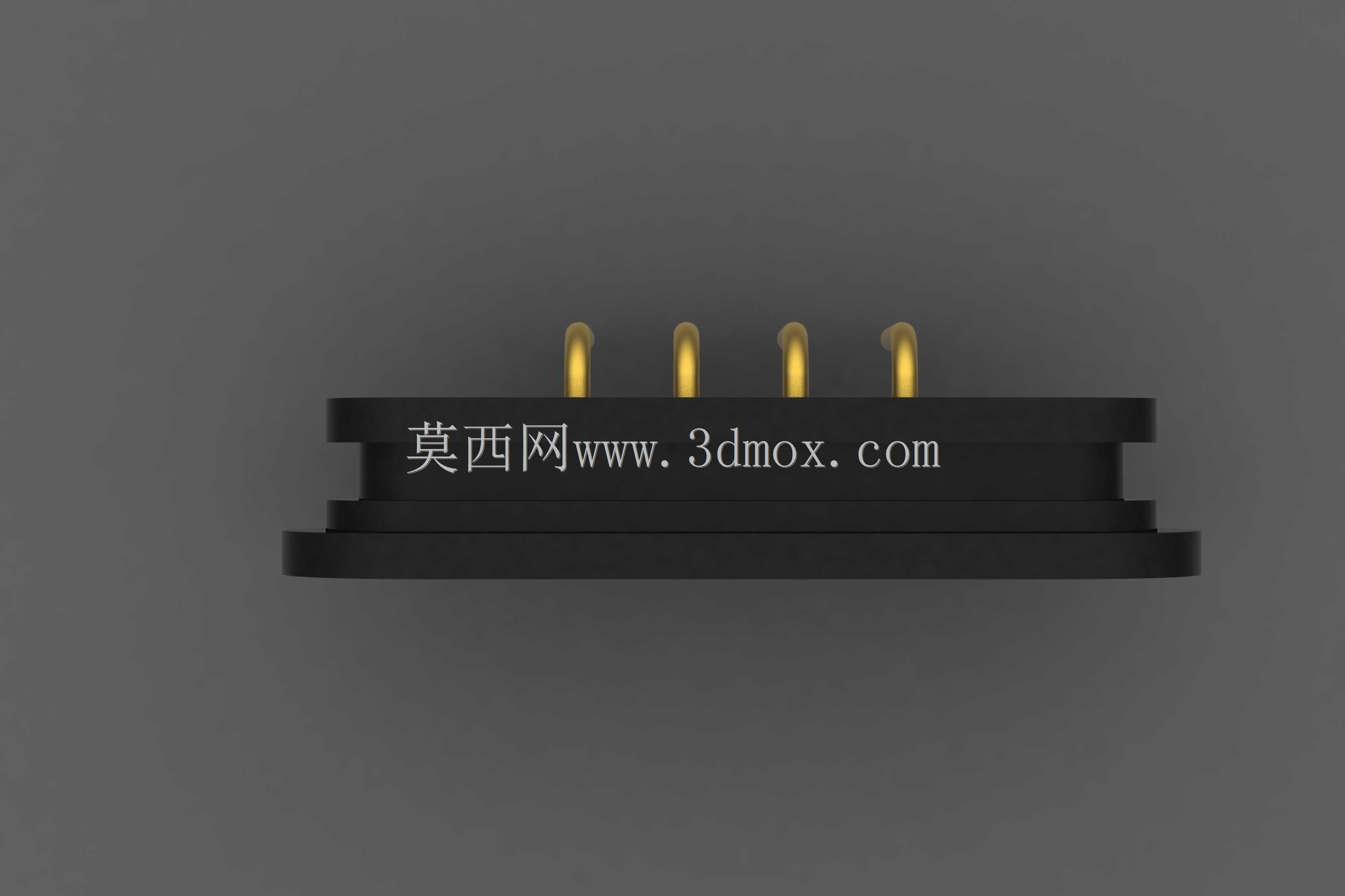

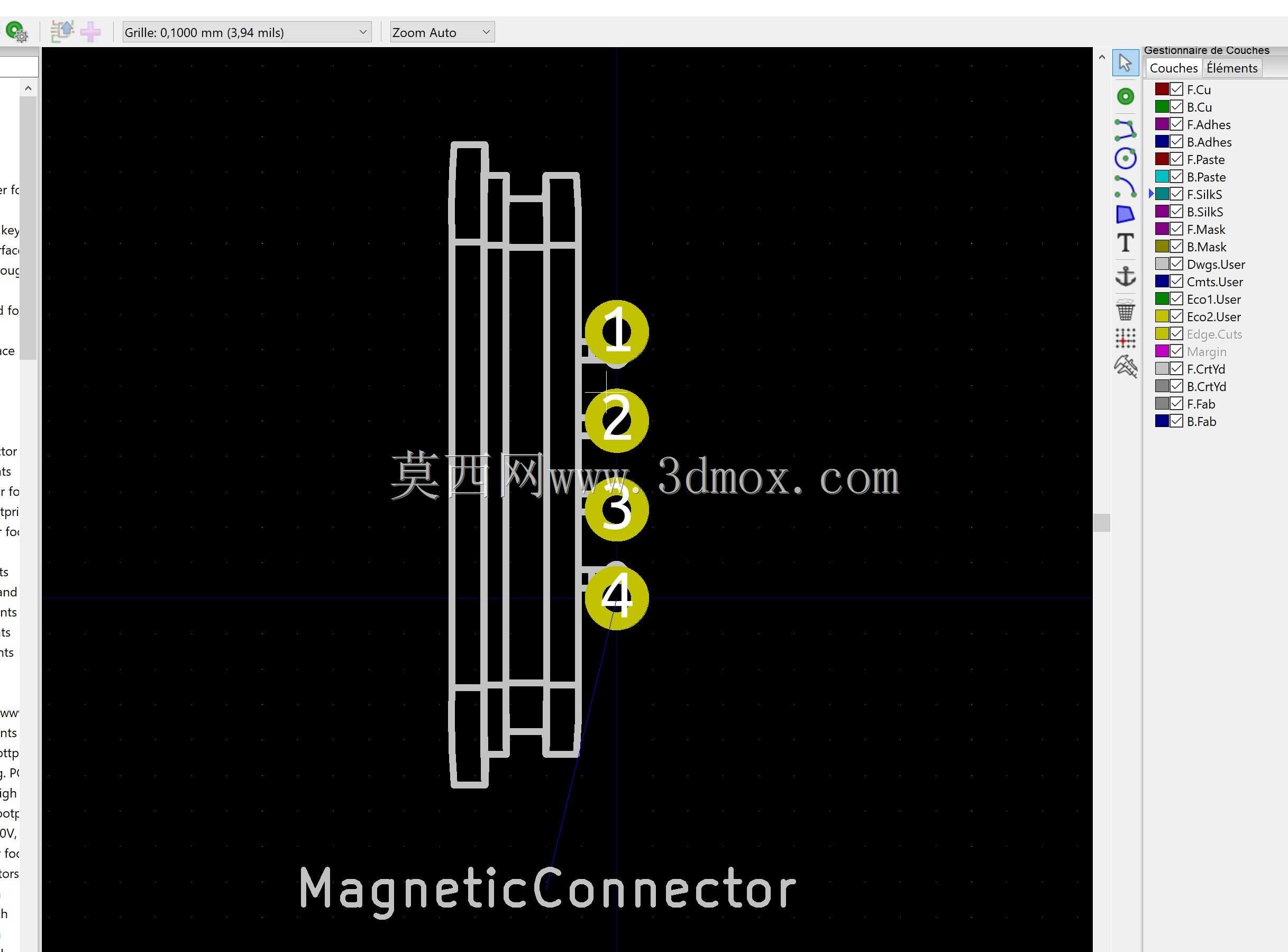

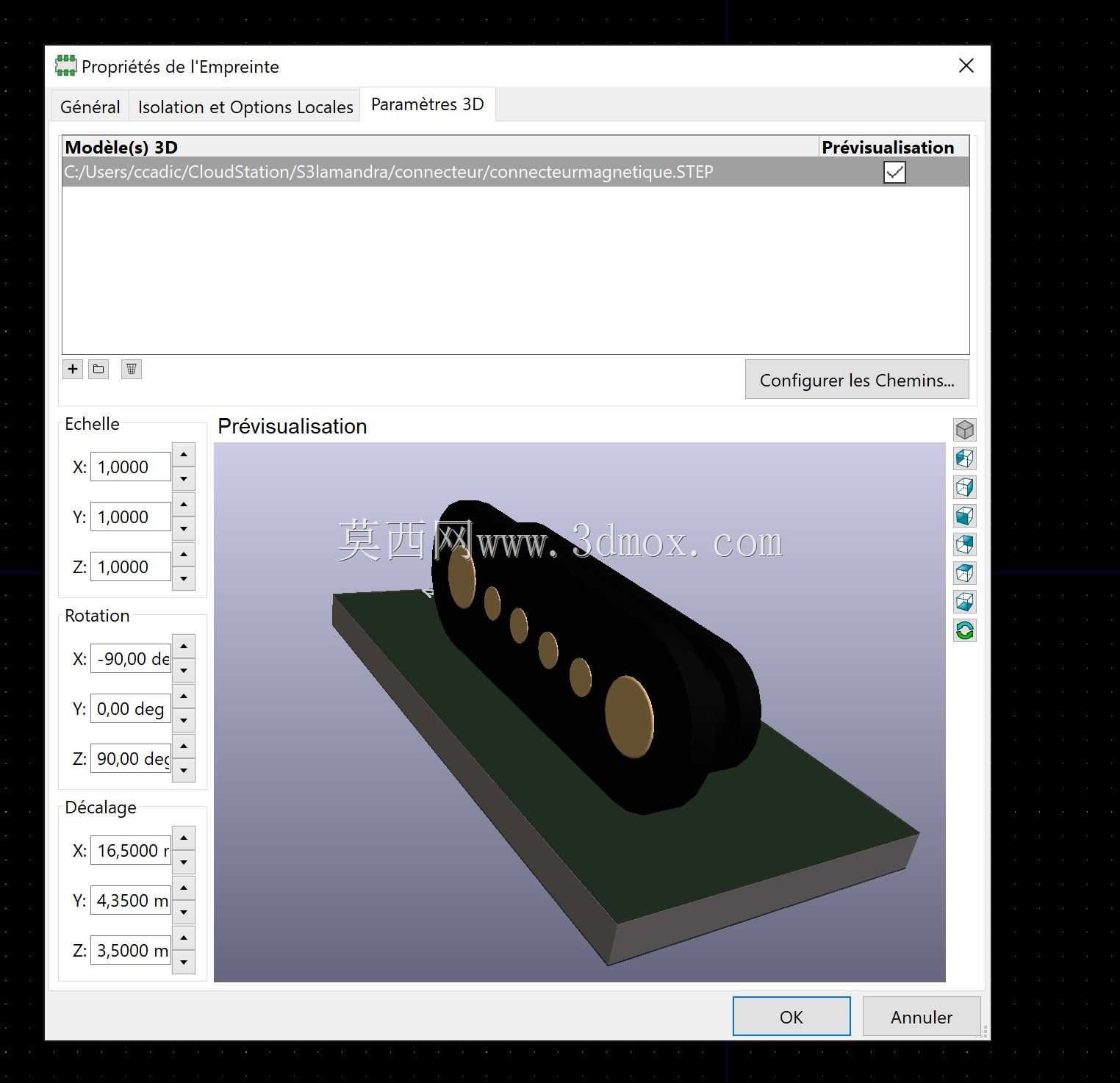

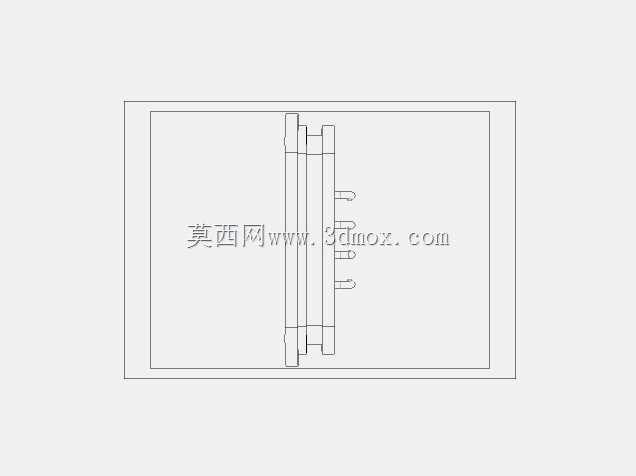

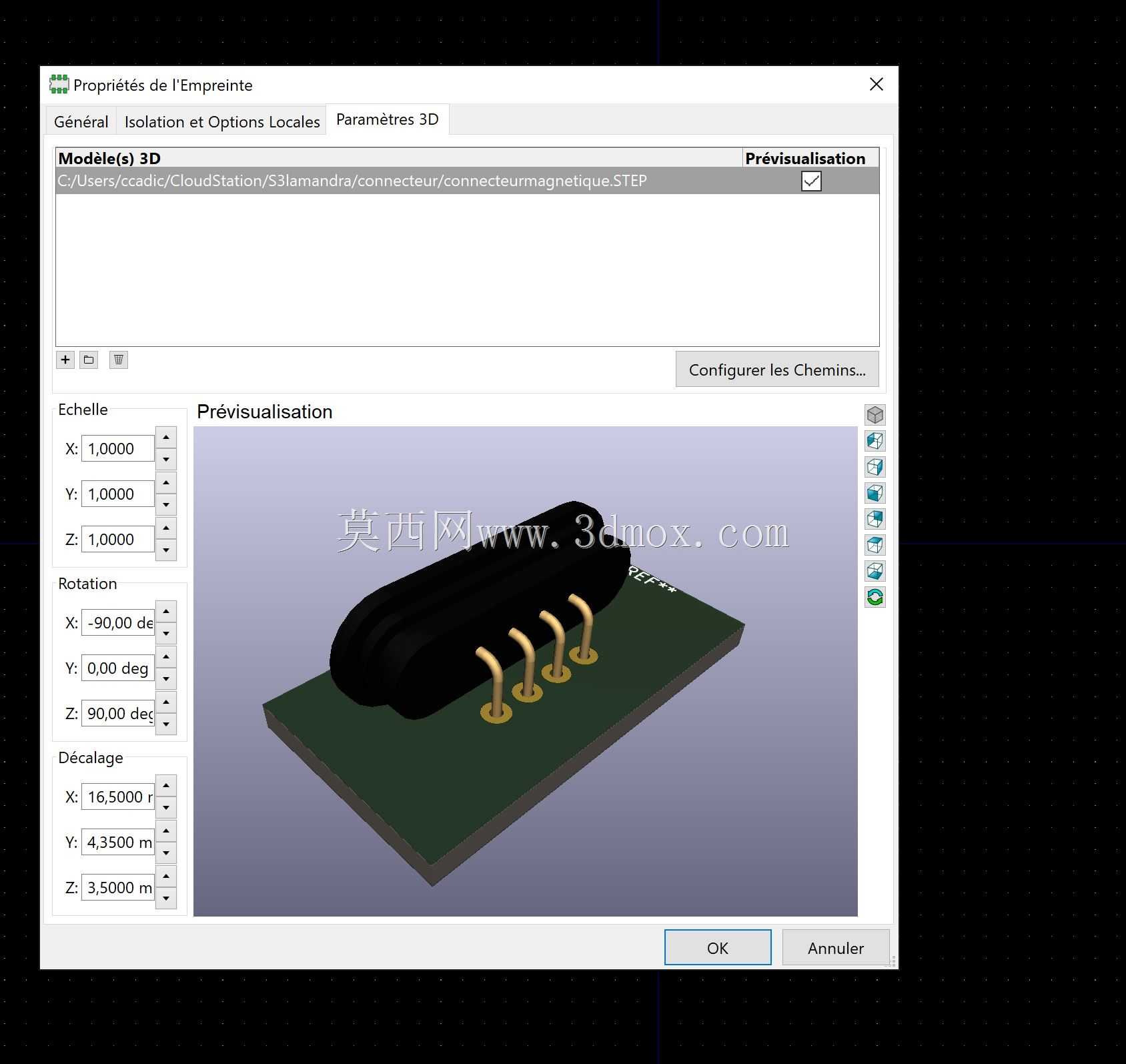

安装边界上,这类连接件整体厚度控制在5mm以内,长度方向尺寸适配小型设备的侧边安装空间,尾部预留焊盘位置,可直接焊接在FPC柔性排线或者小型PCB板上,壳体两侧预留0.8mm的定位柱,安装时可直接卡入设备外壳的定位孔中,不需要额外的螺丝固定,装配效率更高。触点的接触电阻设计控制在20毫欧以内,大触点可通过2A以上的持续电流,满足小型传感设备的供电需求,小触点的信号通路做了等间距排布,相邻触点之间的绝缘间隙满足100V耐压要求,避免相邻信号之间出现串扰。实际选型时需要注意,对接端的磁体极性需要与该端反向配置,同时触点的排布顺序要完全对应,避免出现极性反接的问题,壳体的材质选用耐温ABS加PC混合材质,可满足常规波峰焊的温度要求,不会在焊接过程中出现壳体变形的问题。
