大尺寸框架式熔融沉积成型打印设备结构

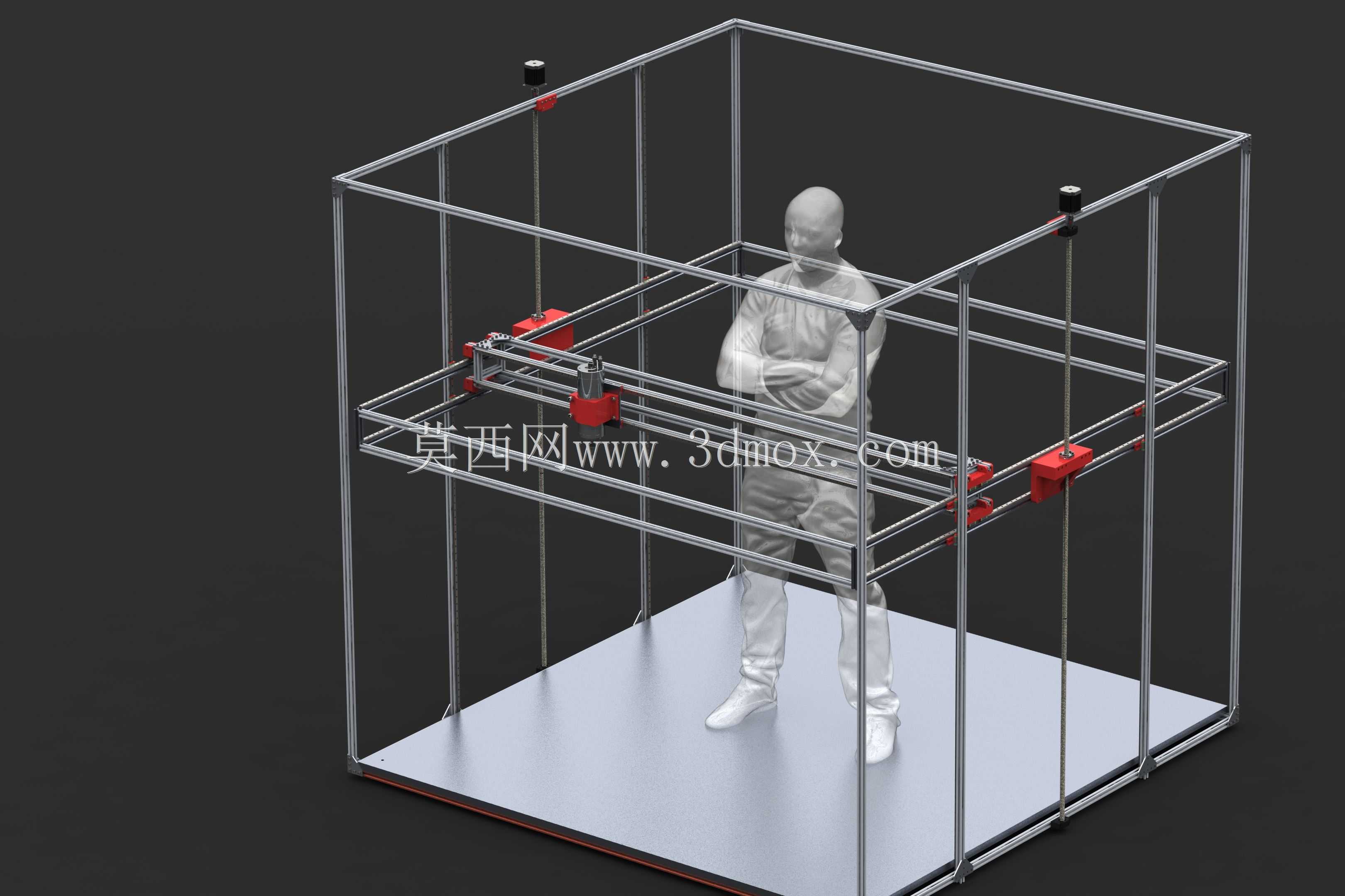

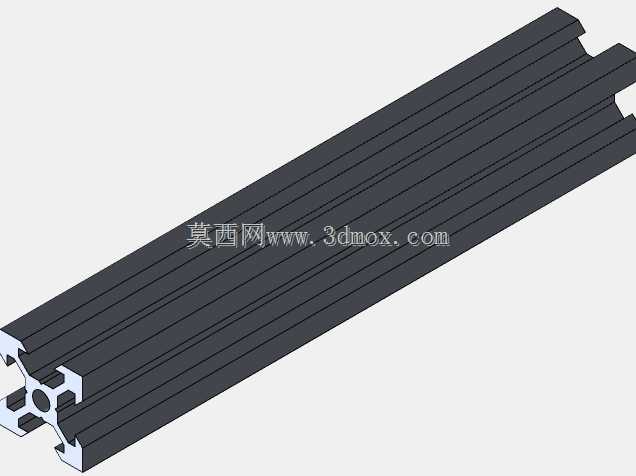

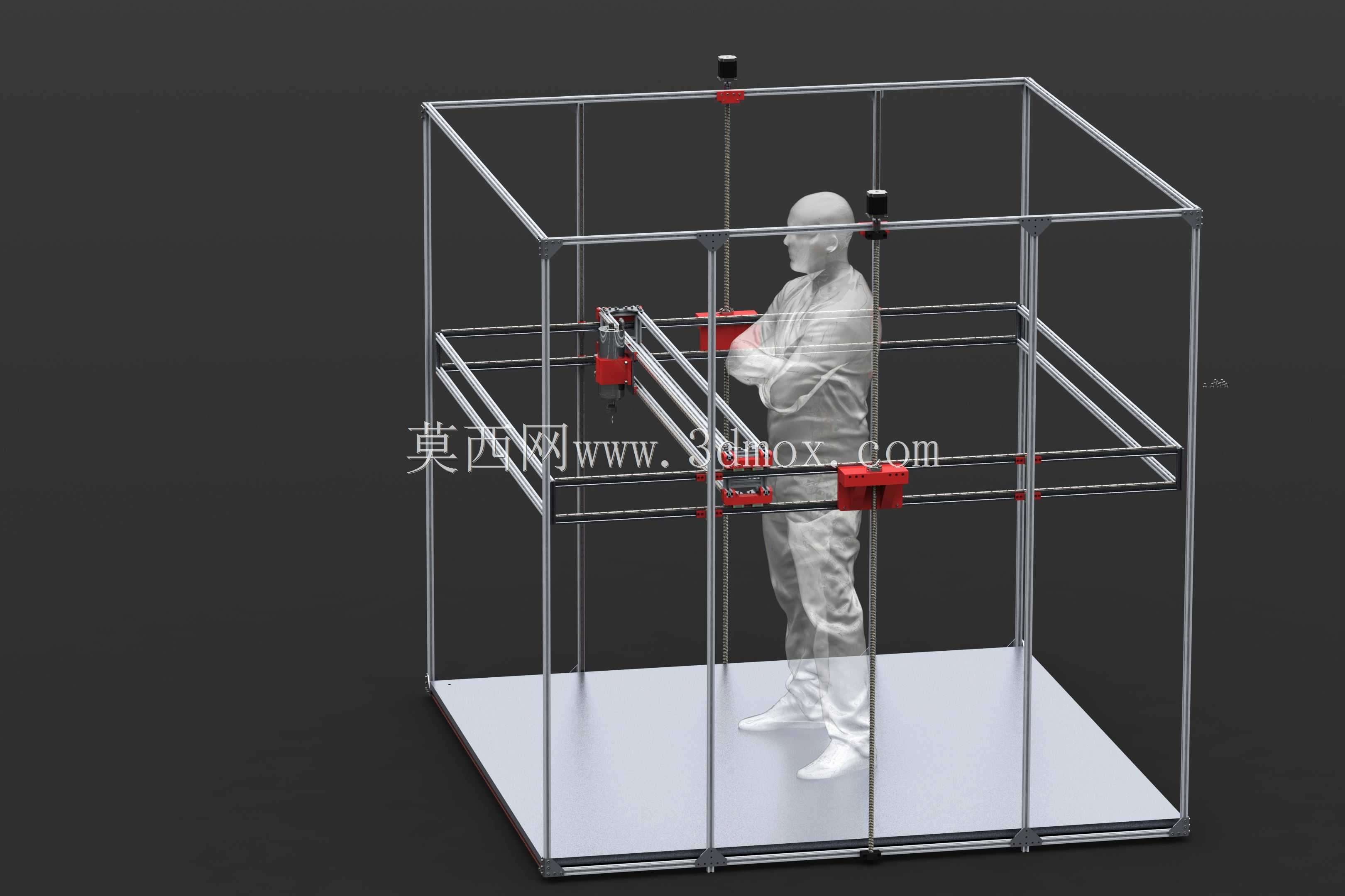

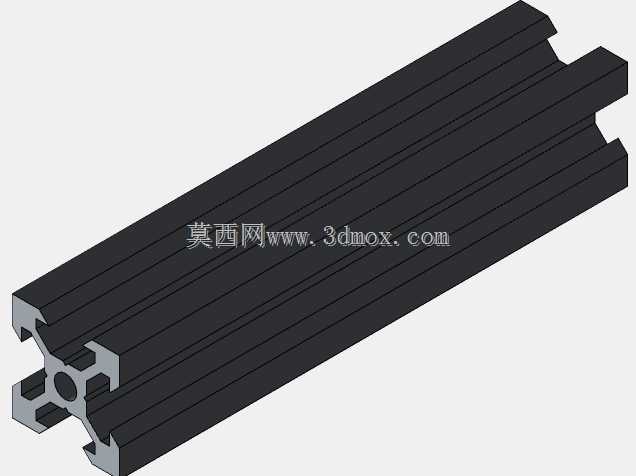

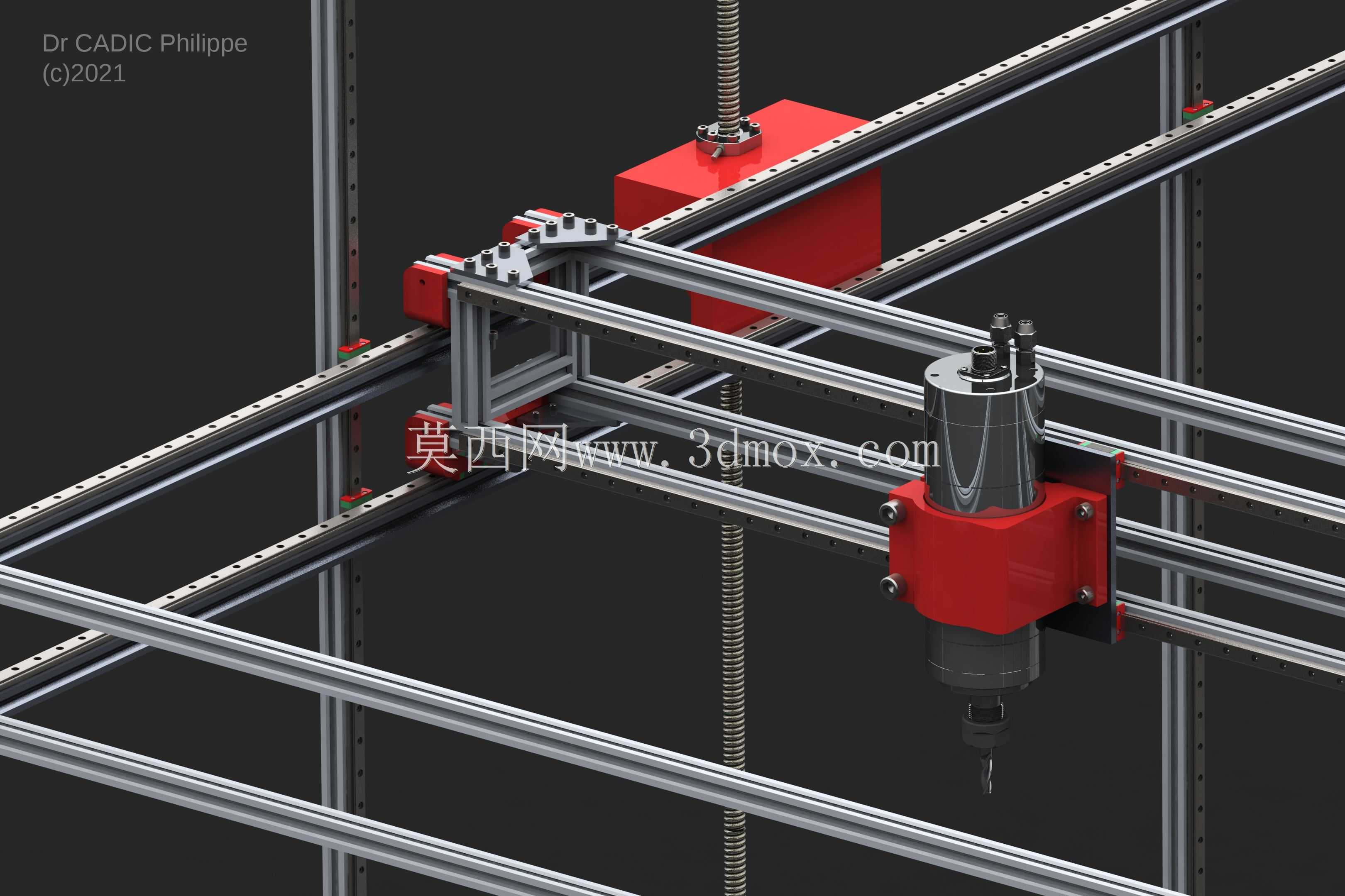

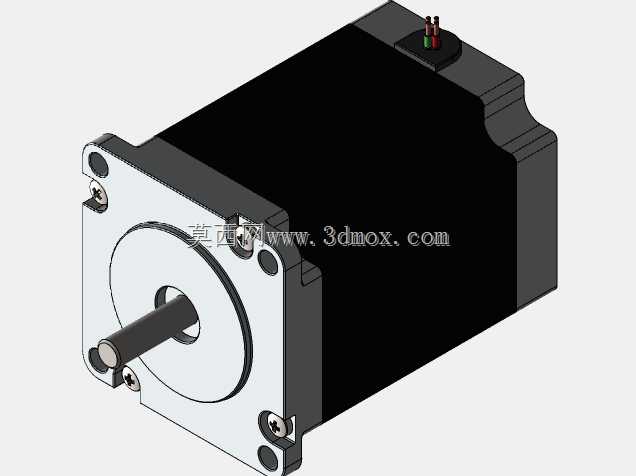

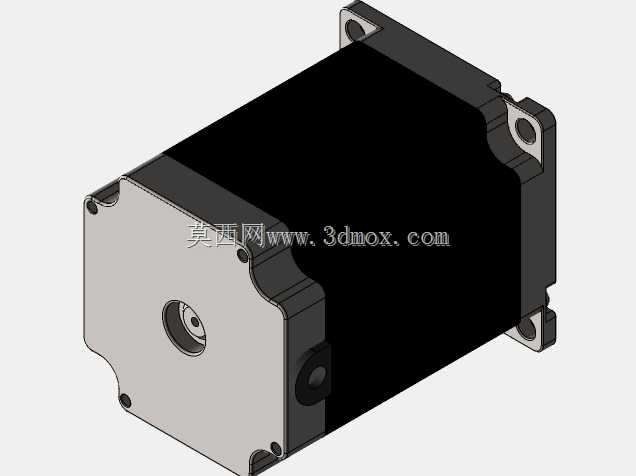

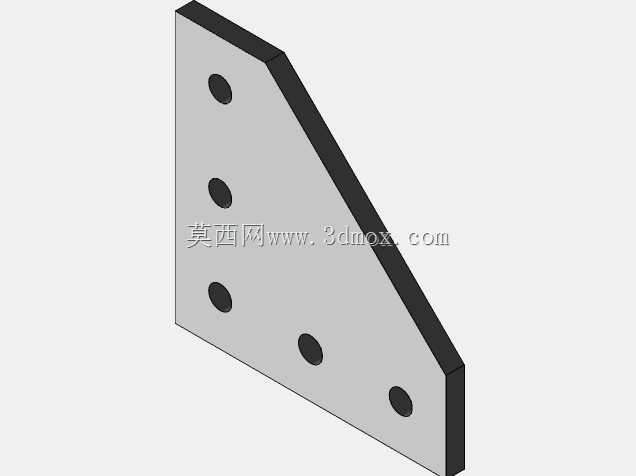

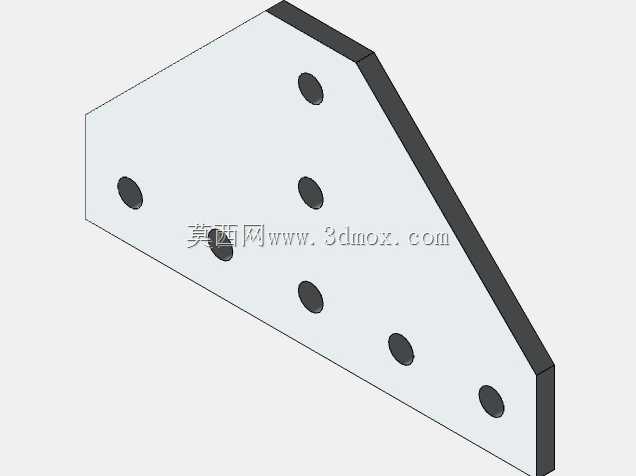

　　这款大尺寸框架结构的增材制造设备，核心定位是面向大尺寸原型件、定制化工装以及小尺寸人体适配构件的快速成型场景，区别于桌面级小行程打印设备，其采用立方体外围铝型材拼接机架作为整体承载基础，四根竖向型材作为Z向运动的导向安装基准，配合上下两层横向型材组成的X-Y运动龙门架，将成型空间拓展到可容纳成年人体站立的尺度，能够满足文创领域等比例人像打印、工业领域大型手板验证、建筑领域缩尺构件制作的实际需求。从结构设计逻辑来看，设备没有采用封闭钣金外罩，而是采用裸露的框架式布局，一方面是为了降低大尺寸机架的整体自重，31千克的机架重量对于大行程设备来说，能够在保证结构刚性的前提下，减少Z向提升负载，降低驱动电机的功率选型要求；

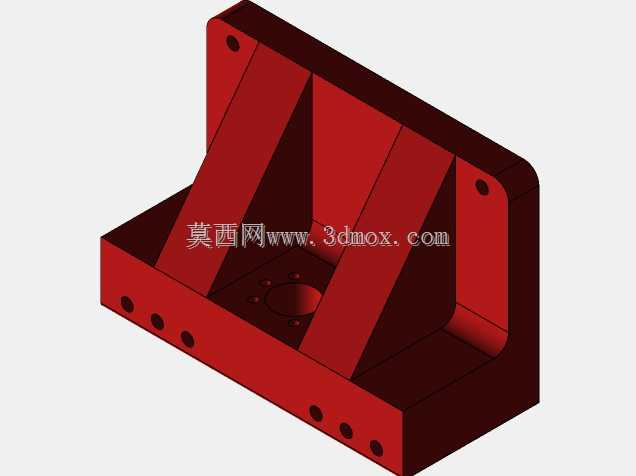

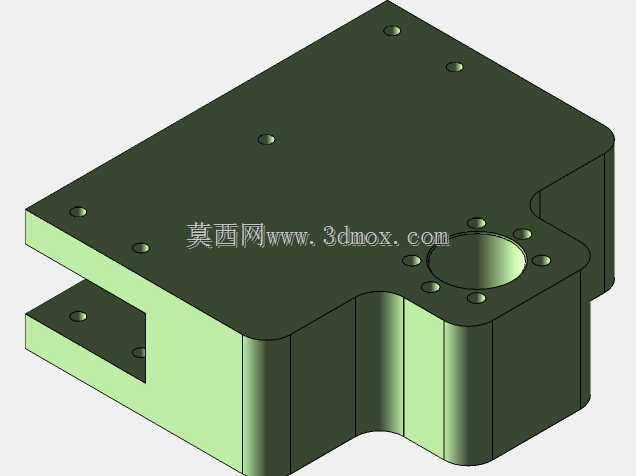

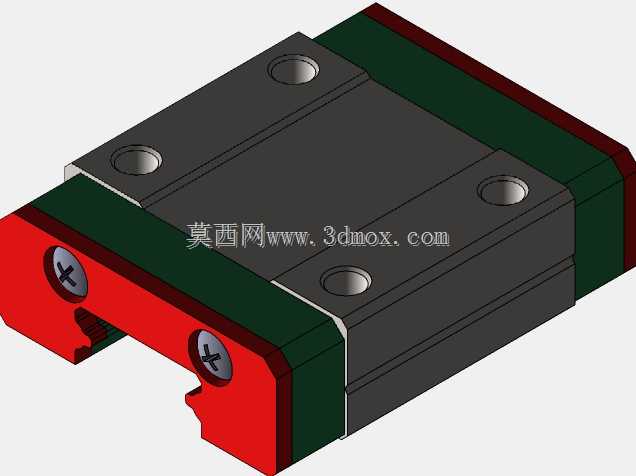

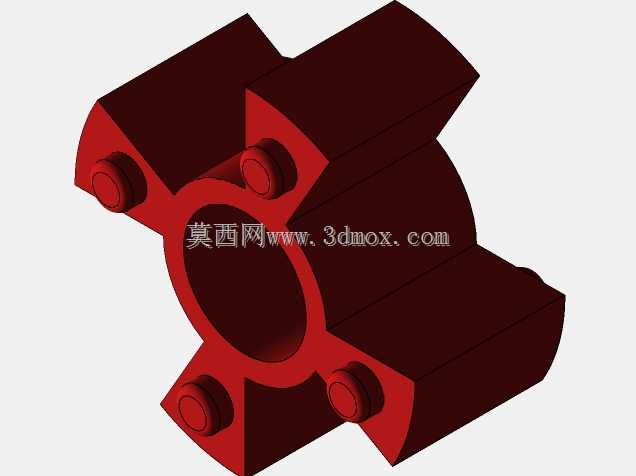

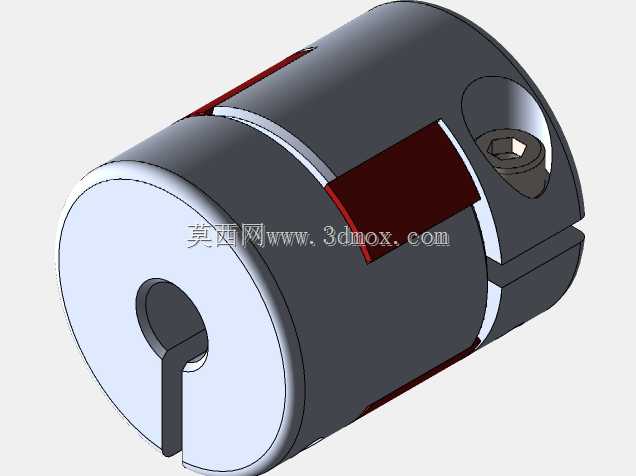

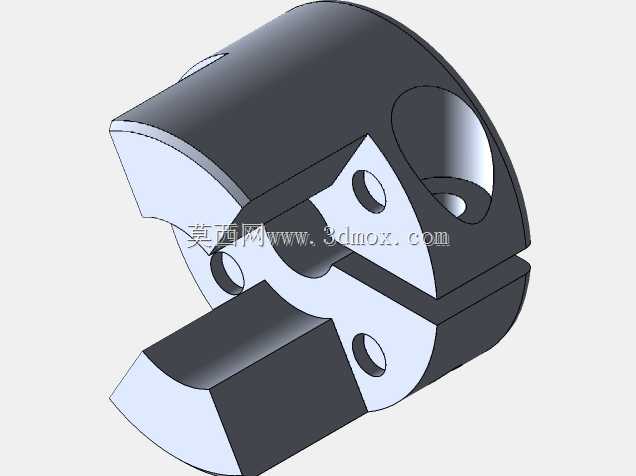

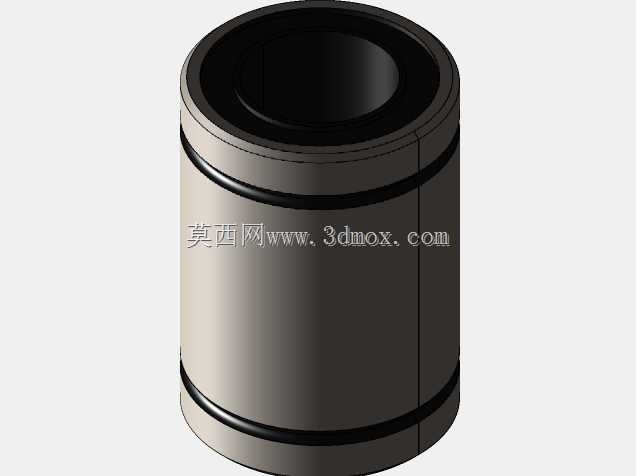

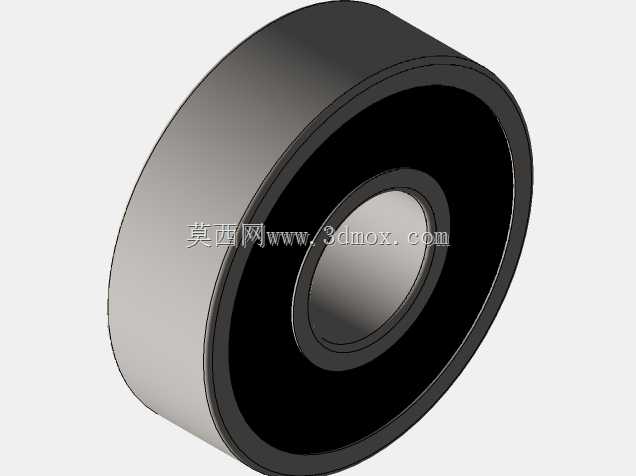

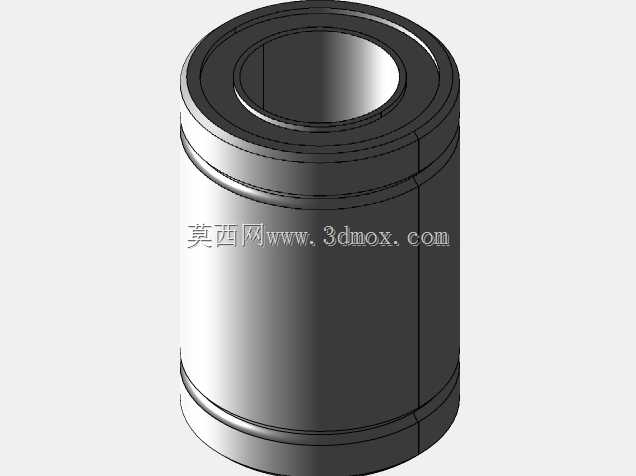

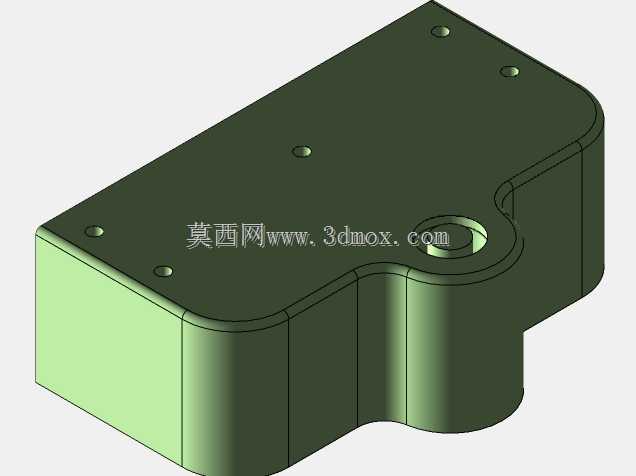

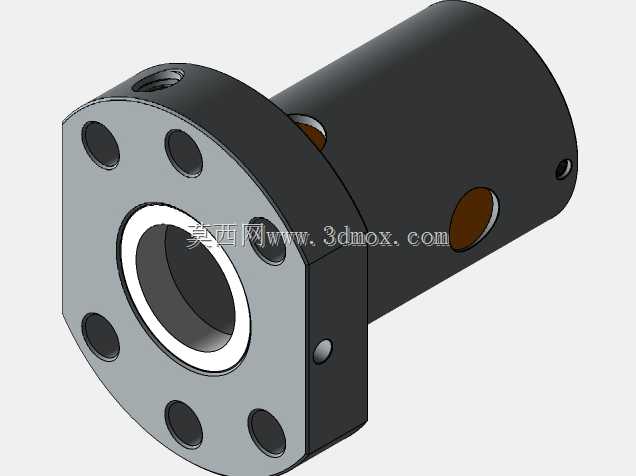

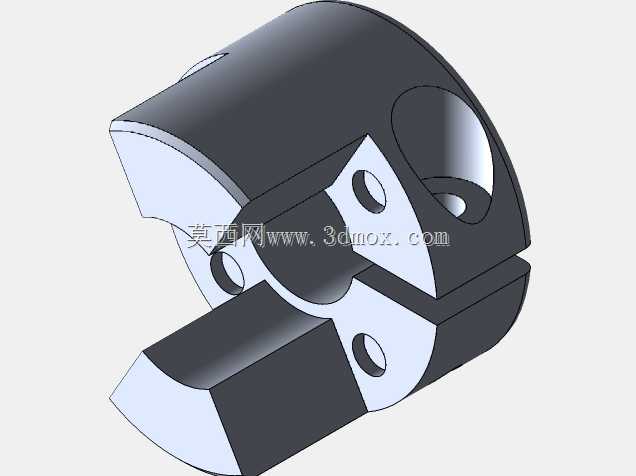

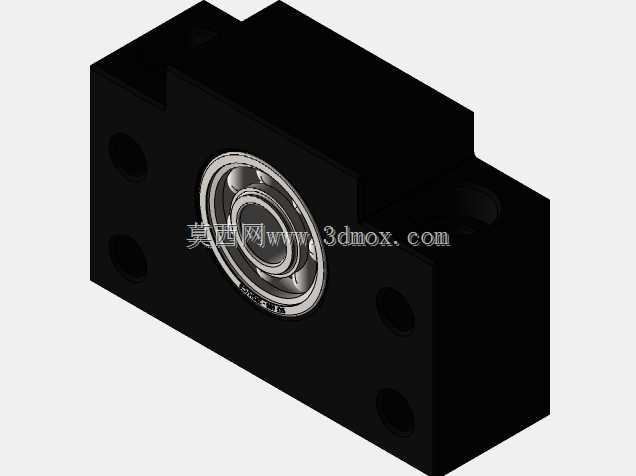

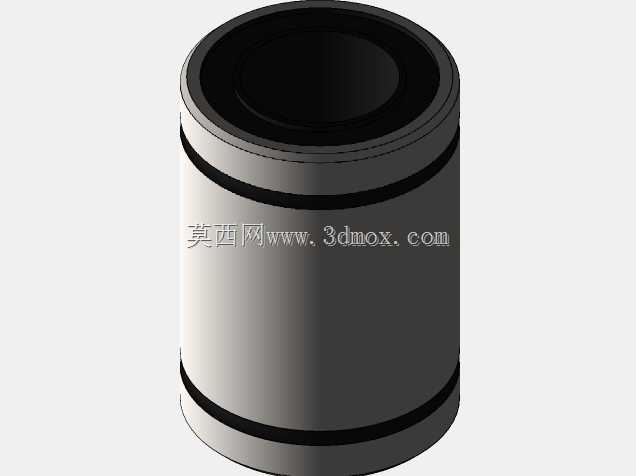

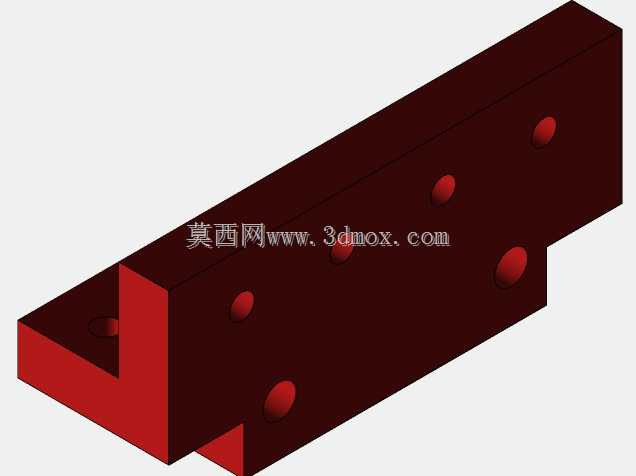

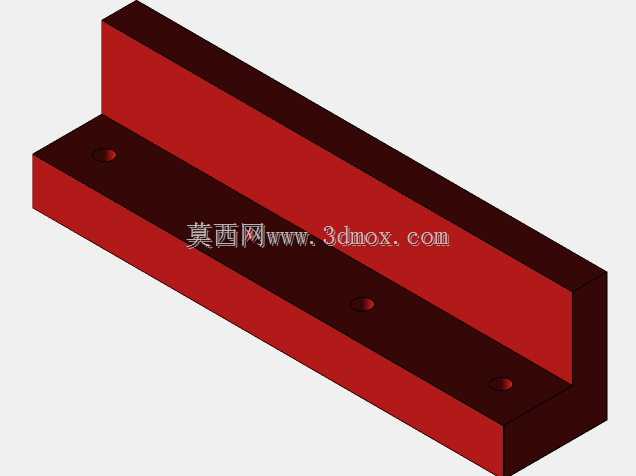

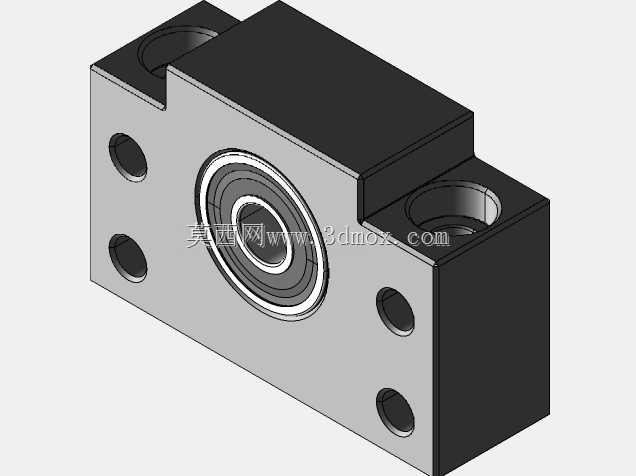

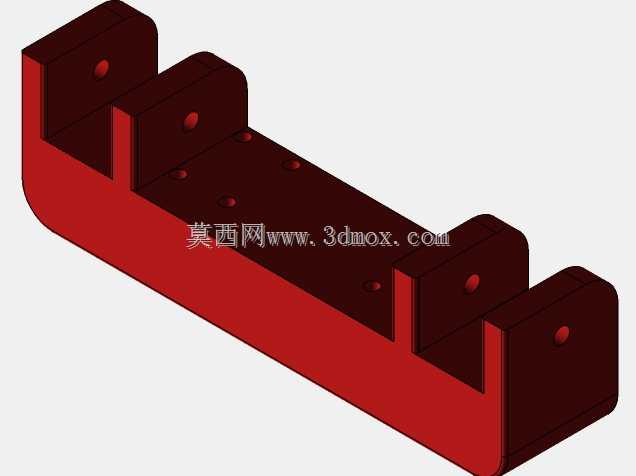

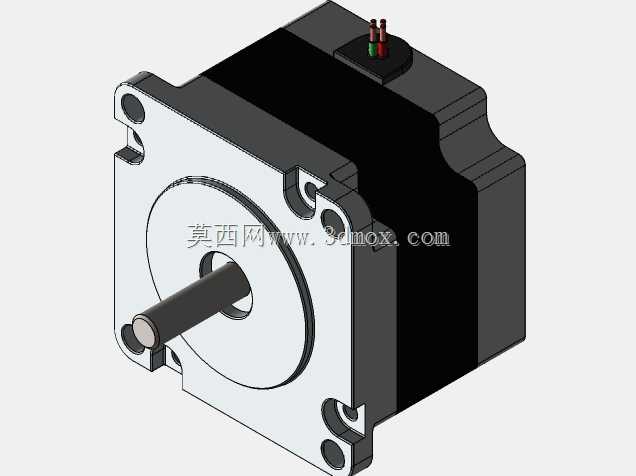

　　另一方面开放式的结构没有成型舱室的尺寸边界限制，理论上可以通过延长型材长度进一步拓展成型行程，适配特殊超长构件的打印需求。X-Y运动机构采用双导轨平行布置的方案，红色的挤出组件安装在横向运动滑台上，通过同步带传动实现平面内的快速移动，挤出端选用2020规格的挤压杆，对于常规PLA、ABS等通用打印耗材来说，在常规打印速度下能够满足送料推力要求，不过针对大尺寸打印时长时间连续工作的工况，挤压杆的刚性冗余度相对有限，更适合实验性打印、低负载原型件制作场景，若要投入长时间工业级连续生产，还需要对挤出端的送料结构做刚性强化。Z向运动采用四角同步提升的结构，在竖向型材顶端布置驱动轮，通过传动带带动整个X-Y龙门架沿竖向导轨做上下进给，

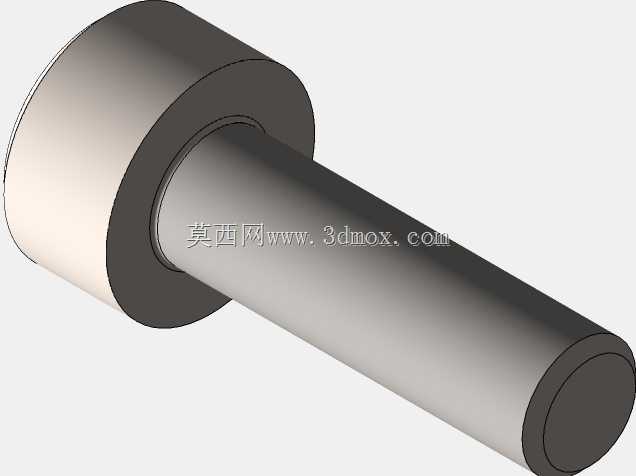

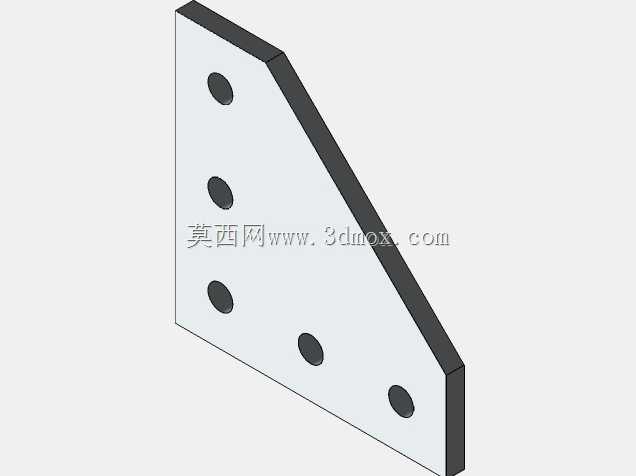

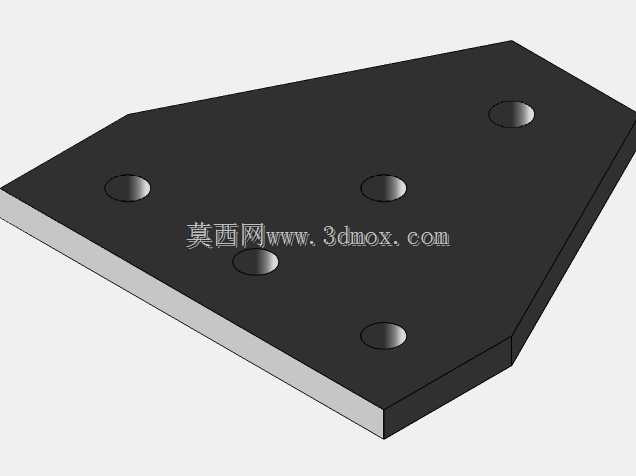

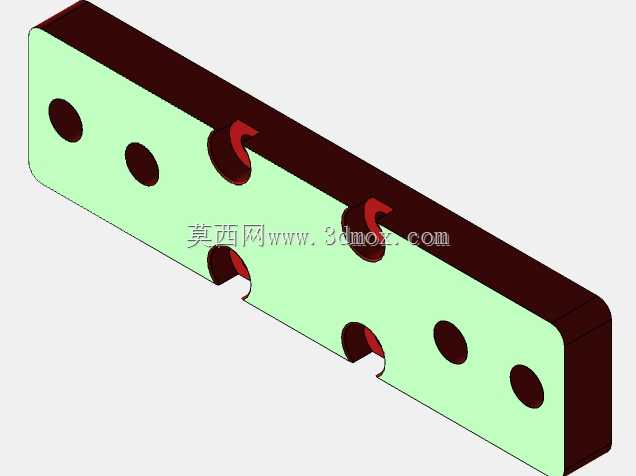

　　这种布置方式能够避免单端驱动带来的龙门架倾斜问题，保证大尺寸打印过程中层厚的均匀性，减少成型件的层纹偏差。底部成型平台采用整块平板作为承载基础，平台边缘设置有限位挡边，能够防止打印过程中耗材翘边移位，平台表面没有额外配置加热模块，更适合打印低收缩率的耗材，若要适配ABS等高收缩率耗材，还需要额外加装平台加热组件以及恒温舱罩，减少成型过程中的内应力变形。设备的运动组件全部采用模块化安装设计，所有导轨、滑台、驱动组件都通过标准T型螺栓与铝型材机架连接，后期维护更换配件时不需要做复杂的焊接或机加工，只需要松开螺栓即可完成组件替换，对于实验性开发场景来说，能够快速调整结构布局，测试不同行程、不同驱动方案的实际运行效果。
