浴室淋浴管挂接固定卡扣结构设计

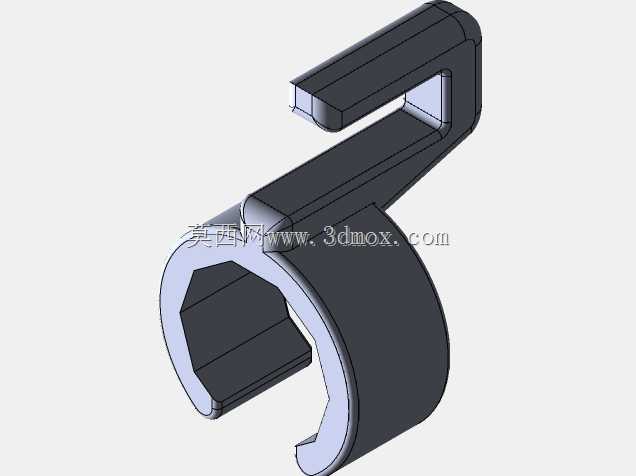

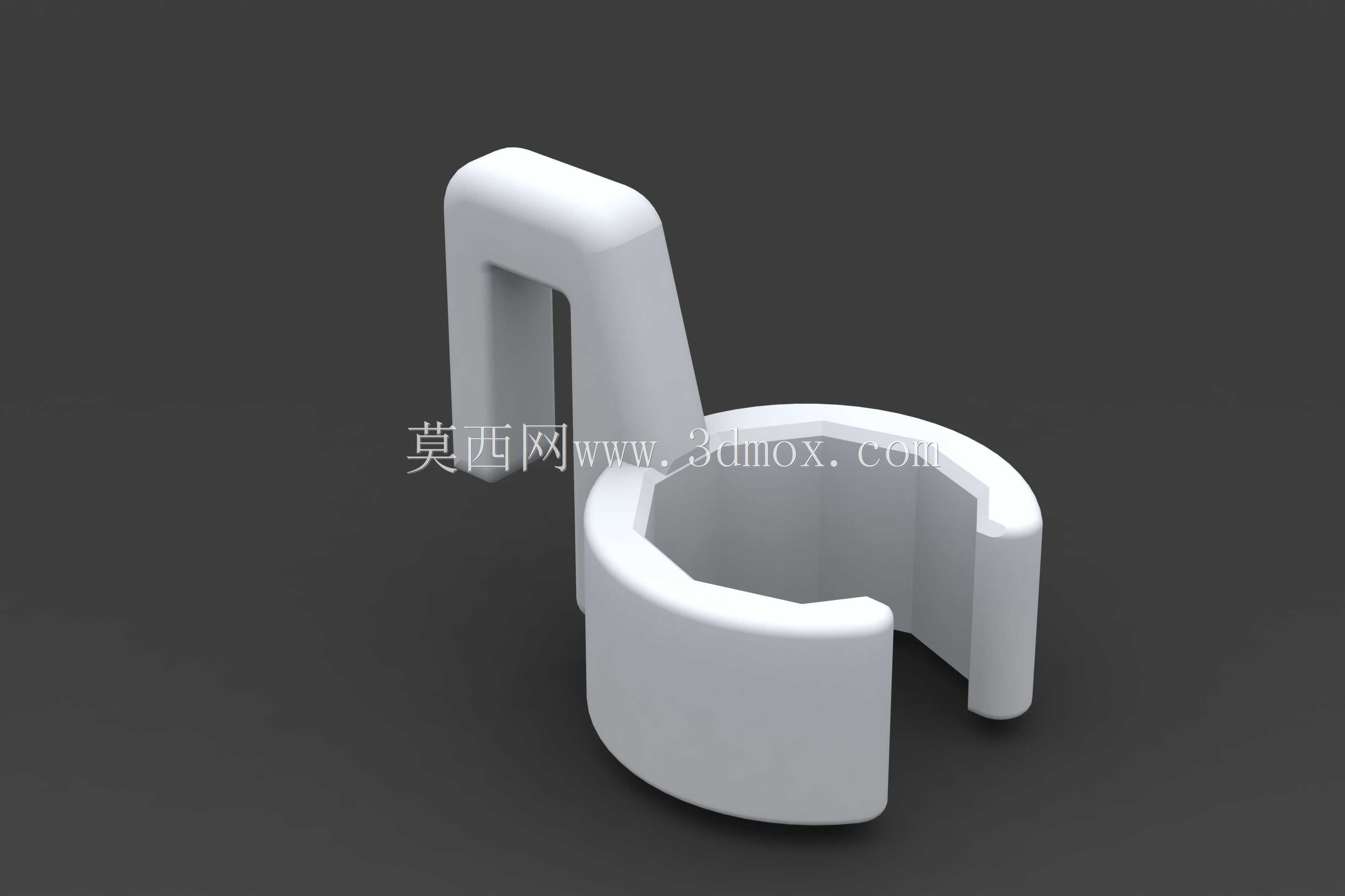

　　这款挂接卡扣主要应用于家庭卫浴、公共淋浴间、酒店浴室等场景，核心作用是对淋浴手持花洒的输水软管进行卡位固定，避免软管垂落拖地、缠绕打结，同时也可适配挂接小型淋浴置物配件，规整淋浴区管线排布，减少清洁死角。从结构设计来看，产品采用一体化注塑成型的思路，整体分为挂接臂与卡环两个功能区段，挂接臂做了内凹钩型结构，可直接卡套在标准直径的淋浴升降杆、淋浴房玻璃边框或是浴室墙面挂杆上，钩体内侧做了微幅的倒扣止退设计，挂装后不会因软管拉扯出现滑脱移位，同时钩体与杆体接触的边缘做了R0.8的圆角过渡，避免刮花升降杆的表面镀层。下方的C型开口卡环是核心功能区，开口尺寸做了过盈配合设计，常规状态下开口宽度略小于标准淋浴软管的外径，

　　卡入后依靠塑料自身的弹性形变抱紧软管外壁，卡环内壁做了三段式内凹定位面，并非整圈贴合，既可以减少卡入时的摩擦阻力，也能适配一定公差范围内的不同管径软管，避免因管径细微偏差出现卡接过松或无法卡入的问题。从安装边界来看，挂接臂的内钩深度适配18-25mm直径的圆杆或是厚度10mm以内的平板边框，安装时无需额外螺丝固定，直接对准挂接位按压卡入即可完成装配，拆卸时只需轻抬钩体尾部即可取下，可根据使用需求随意调整挂装高度与位置，不会在安装基材表面留下钻孔或是粘胶痕迹。整体外形做了全圆角钝化处理，没有尖锐棱角，避免日常使用时磕碰划伤，壁厚设计均匀控制在2.5mm，既保证了卡接所需的结构强度，长期挂接承重不会出现断裂变形，

　　也避免了注塑成型时出现缩痕、翘曲等工艺缺陷，材料选用常规卫浴级ABS塑料即可满足使用需求，表面可做镀铬、磨砂等不同表面处理适配不同的浴室装修风格。在实际使用中，这款卡扣除了固定淋浴软管外，也可临时挂接沐浴球、搓澡巾等轻质洗浴用品，拓展了使用场景，C型开口的设计也让软管拆装无需从杆端整体穿入，后期更换软管时可直接从开口处取出，维护操作十分便捷。
