HW775锂电池供电保护模块结构设计

　　在小型便携电子设备、桌面级小型动力装置、嵌入式传感终端的开发场景里，供电模块的可靠性往往决定整套设备的运行稳定性，HW775 LIPO模块正是针对单节锂电池供电场景开发的集成化保护与输出模块，能为后端负载提供稳定可控的电力供给，同时规避锂电池使用过程中的各类安全风险。从实际应用场景来看，这类模块常被集成在小型航模动力单元、桌面DIY小型加工装置、便携检测传感节点、低功耗物联网终端内部，替代传统零散的分立元件搭建方案，大幅缩减供电部分的PCB占用面积，降低开发阶段的电路调试工作量。模块本身集成了完整的锂电池充放电保护逻辑，可在输入电压处于4.65V-5.5V区间时完成对单节锂电池的安全充电，

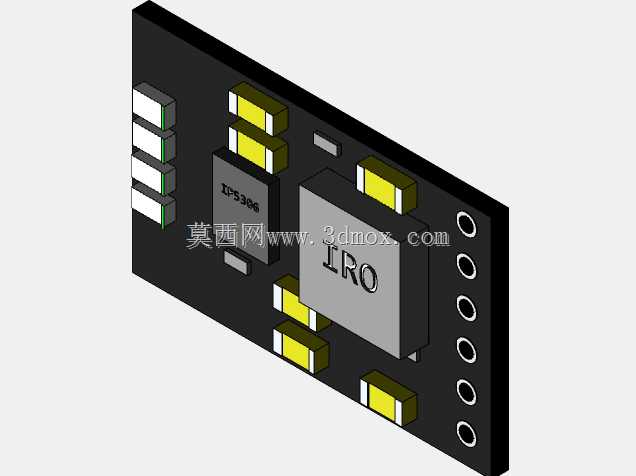

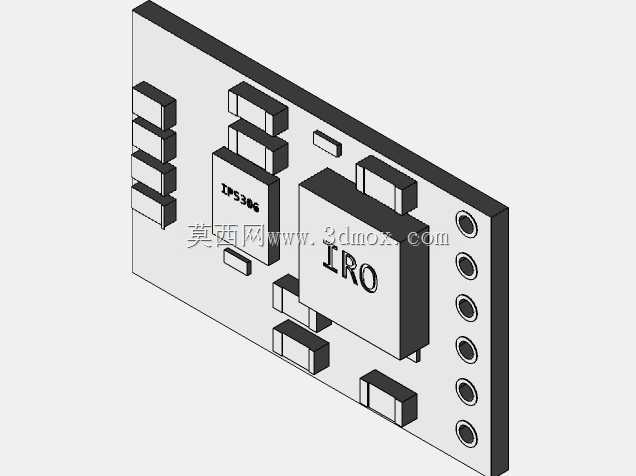

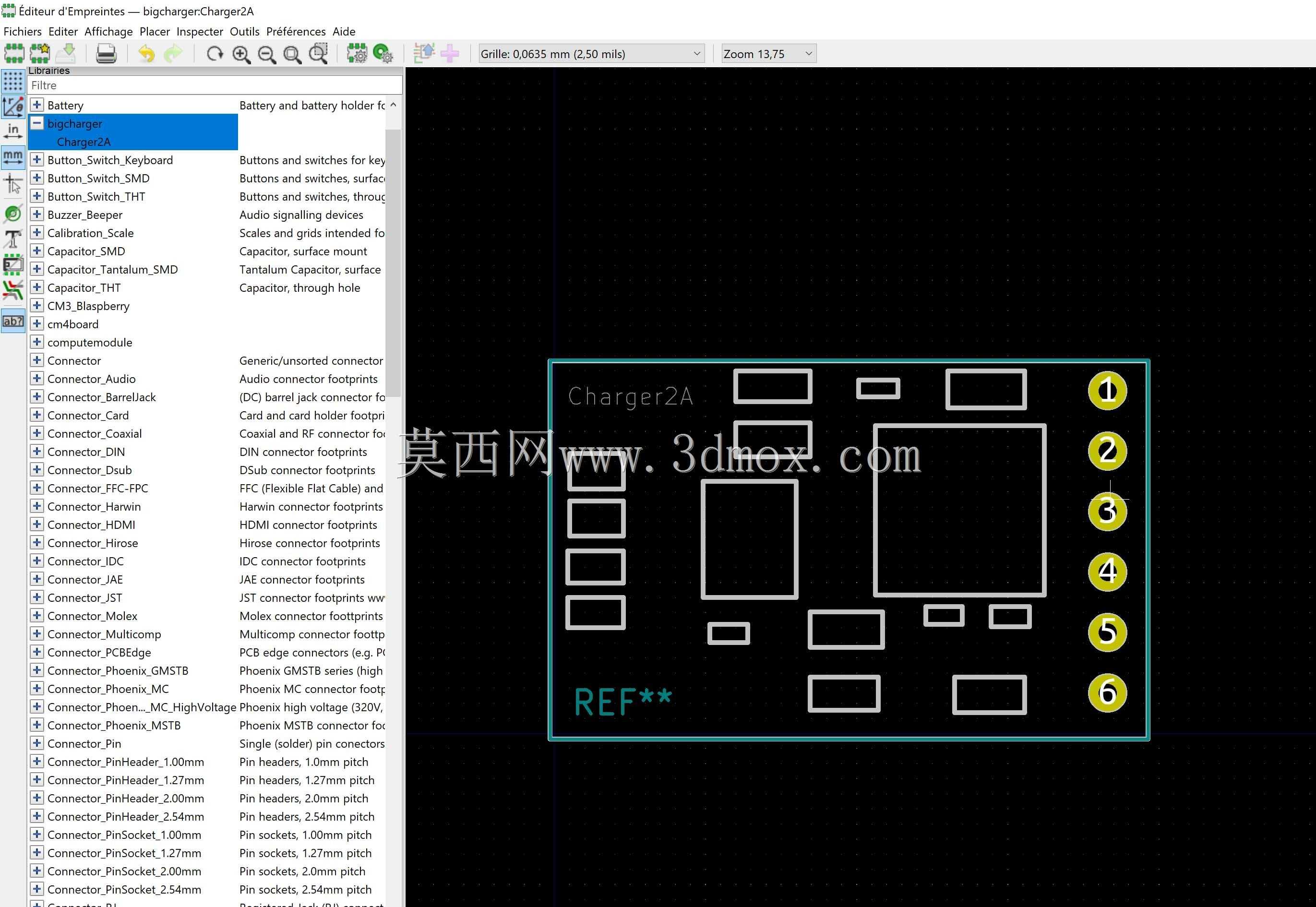

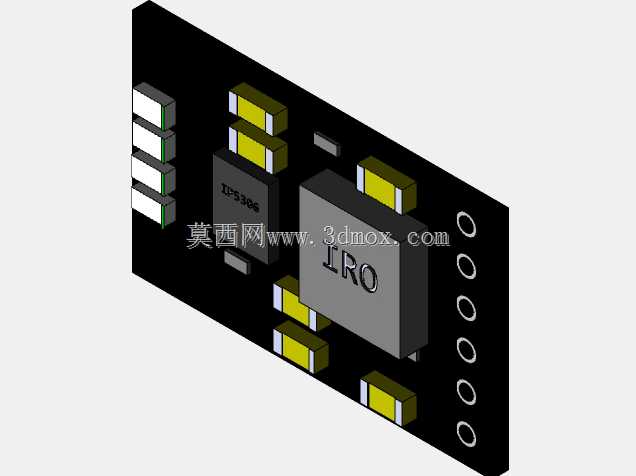

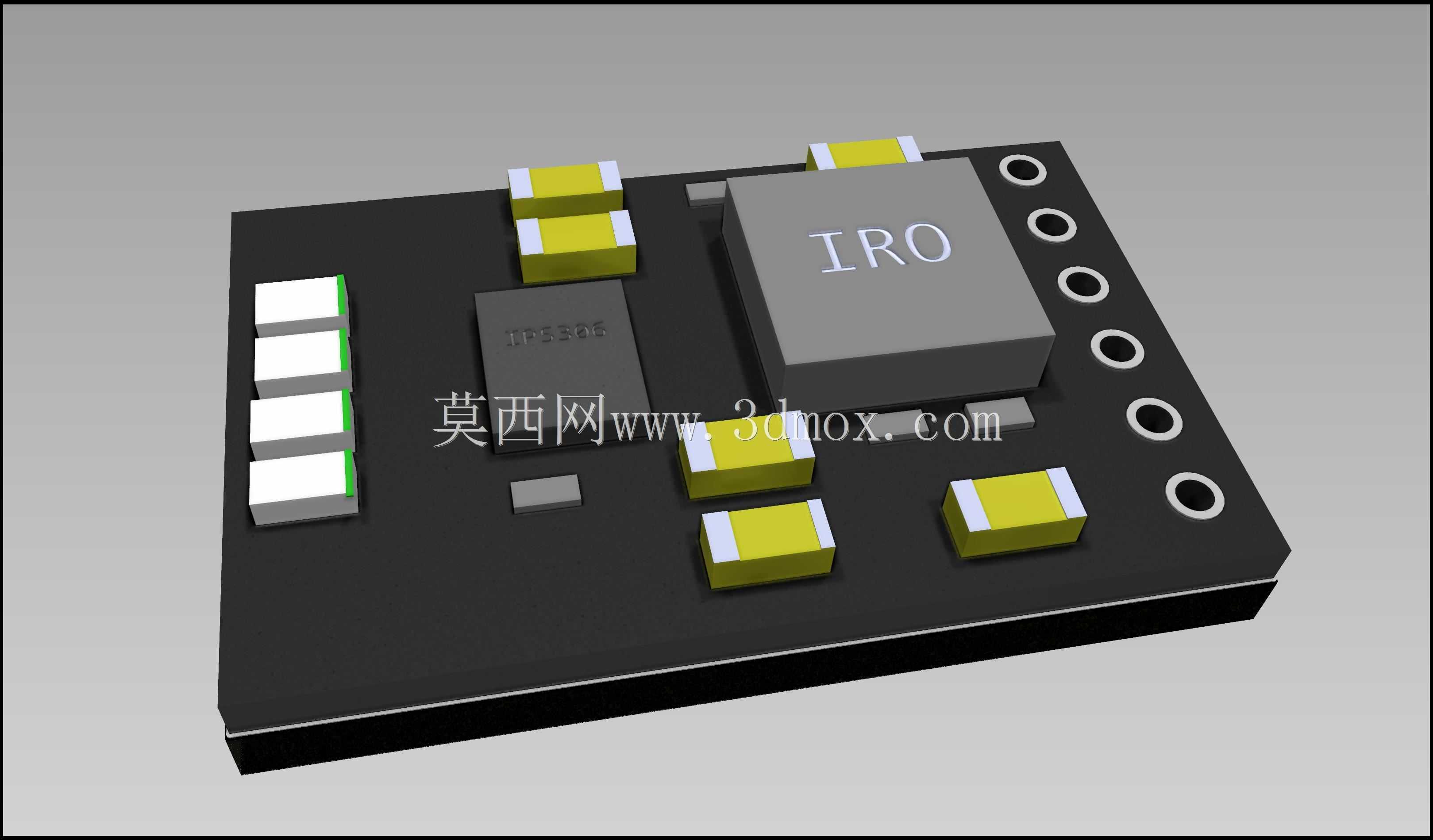

　　充电过程中当电池电压达到过充保护阈值时会自动切断充电回路，避免电池过充引发的鼓包、漏液甚至燃爆风险；放电状态下当电池电压跌落至过放保护阈值时，同样会切断输出回路，防止锂电池过度放电造成的电芯永久性容量衰减。除了基础的充放电电压保护，模块还内置过流与短路保护机制，当后端负载电流超出额定区间或是出现输出端短路情况时，能在极短时间内切断供电回路，避免大电流烧毁后端电路元件或是损伤电芯。从结构设计角度来看，模块采用标准双层PCB板作为载体，所有贴片元件均采用工业级表面贴装工艺布局，核心控制芯片布置在板件中心区域，周边排布滤波电容、限流电阻等被动元件，板件一侧预留等间距直插焊盘，既可以通过排针直接焊接在主控电路板上，

　　也可以通过导线引出实现分体式安装，适配不同设备的内部空间布局。板件边缘做了圆角处理，避免安装过程中尖锐边角划伤设备内部的导线或是其他结构件，整体板件厚度控制在常规PCB厚度范围内，元件最高高度不超过核心芯片的顶面高度，安装时只需要预留对应平面区域即可，不需要额外设计避让结构。在进行设备结构设计时，工程师可以直接参考该模块的外形尺寸预留安装位，焊盘位置的标准化设计也能让电气连接环节的设计更简便，不需要额外绘制供电保护部分的电路原理图，直接将模块作为标准供电组件纳入整体BOM清单即可，能有效缩短小型电子设备的开发周期，降低供电部分的设计失误概率。模块的输出能力可以覆盖多数小型低压直流负载的供电需求，持续输出电流可满足常规小型电机、传感模组、低功耗控制板的运行要求，不需要额外增加扩流电路即可直接使用。
