牧田工具40x40V槽适配连接座

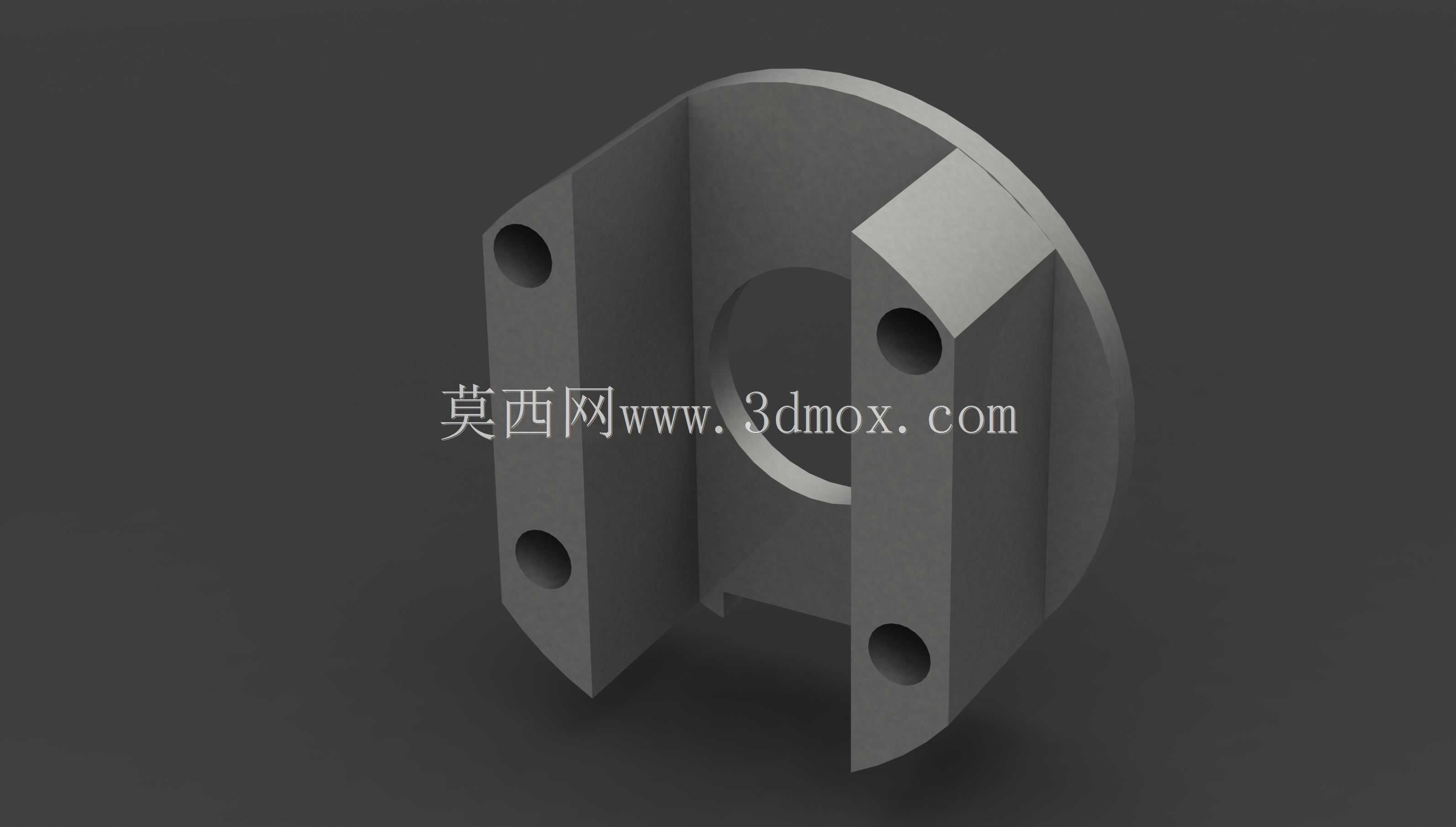

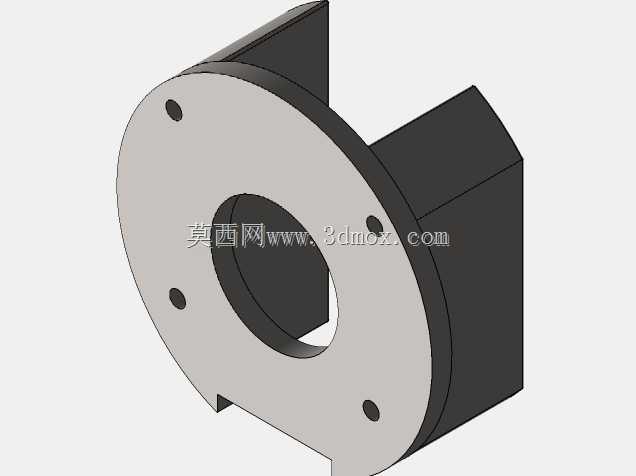

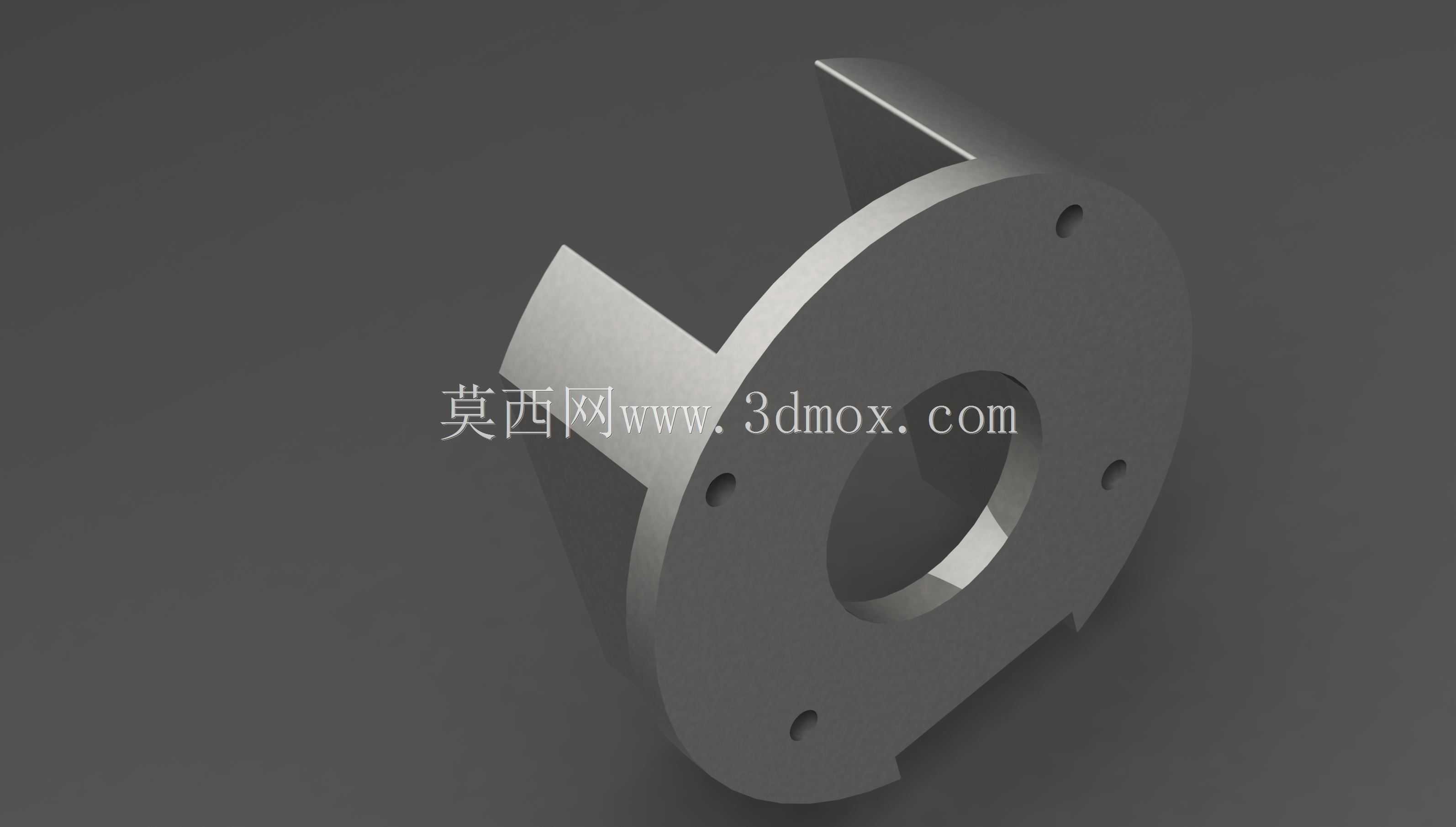

　　这款适配连接件主要面向牧田系列电动工具与40x40规格V槽铝型材的配套安装场景，在工业铝型材框架搭建、工位治具改装、小型自动化工作站的工具挂载环节中，能够省去现场打孔、铣削的二次加工步骤，直接完成工具与型材的刚性对接。从结构设计来看，零件采用单侧法兰盘加双侧定位翼的结构形式，法兰端的圆弧面完全贴合牧田工具输出端的安装基准，四个沉头安装孔的孔位公差严格匹配工具端的原厂安装螺孔位置，安装时无需额外调整同轴度，锁紧后即可保证工具输出轴线与型材安装面的垂直度要求。双侧定位翼的内侧直接加工出与40x40V槽完全契合的V型凸棱，凸棱的角度、深度与型材槽口的公差带保持一致，安装时可直接沿型材槽道滑入预设位置，

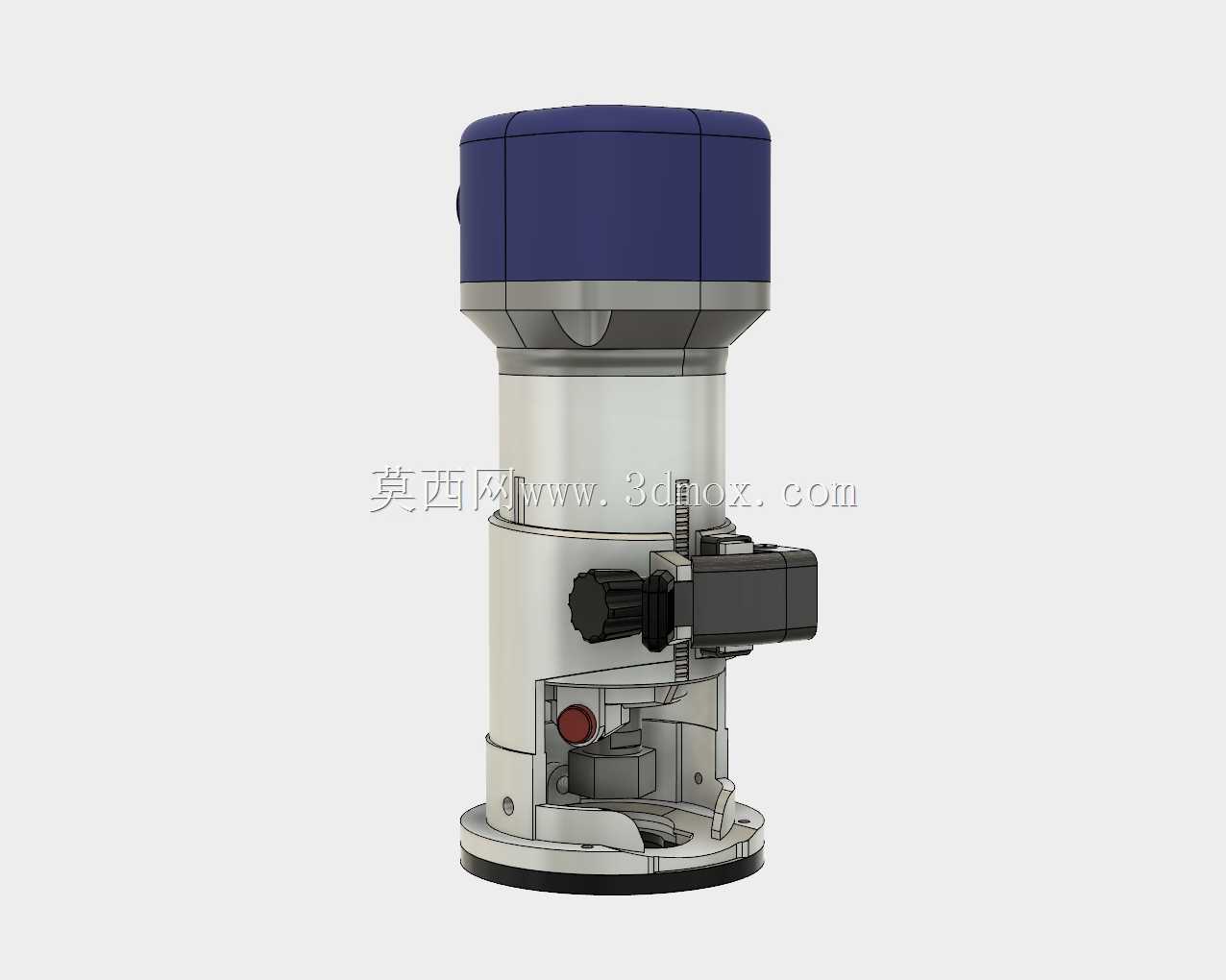

　　翼板上预留的两个通孔用于安装T型螺栓锁紧，锁紧后不会出现沿槽道滑动、绕轴线偏转的问题。设计过程中优先考虑了安装边界的控制，零件整体轴向长度控制在不超出工具端原有安装面的突出范围，避免在紧凑工位中与周边管线、其他工装发生干涉，法兰盘的外径与工具端原有安装座外径保持一致，不会额外占用径向安装空间。在实际工装改造场景中，这类适配件常被用于在铝型材框架上固定角磨机、修边机等手持电动工具，将手持作业转化为固定工位的加工作业，比如小型零件的倒角、型材端面的修磨工位，使用该适配座后工具的重复定位精度可以控制在0.1mm以内，相比现场手工焊接、打孔制作的连接座，不需要反复调整位置，也不会因为焊接变形导致工具安装偏斜。

　　零件的壁厚设计兼顾了刚性与轻量化要求，翼板与法兰衔接处做了圆弧过渡处理，避免工具工作时的振动在应力集中位置产生疲劳断裂，所有安装孔的孔口都做了倒角处理，装配时螺栓可以顺畅导入，不会出现孔口毛刺刮伤螺栓螺纹、影响锁紧力矩的问题。V型凸棱的表面粗糙度控制在合理范围，既可以保证与型材槽道的顺畅滑动，又不会因为间隙过大导致安装后出现旷量，在承受工具正常作业的振动载荷时，连接位置不会出现松动移位，能够满足长期工位作业的连接强度要求。
