5.5英寸MIPI显示屏组件结构设计

项目分类:显示屏 发布时间:2022-03-28 ID:587016
  • 5.5英寸MIPI显示屏组件结构设计
  • 5.5英寸MIPI显示屏组件结构设计
  • 5.5英寸MIPI显示屏组件结构设计
  • 5.5英寸MIPI显示屏组件结构设计
  • 5.5英寸MIPI显示屏组件结构设计
  • 5.5英寸MIPI显示屏组件结构设计
  • 5.5英寸MIPI显示屏组件结构设计
  • 5.5英寸MIPI显示屏组件结构设计
  • 5.5英寸MIPI显示屏组件结构设计
  • 5.5英寸MIPI显示屏组件结构设计

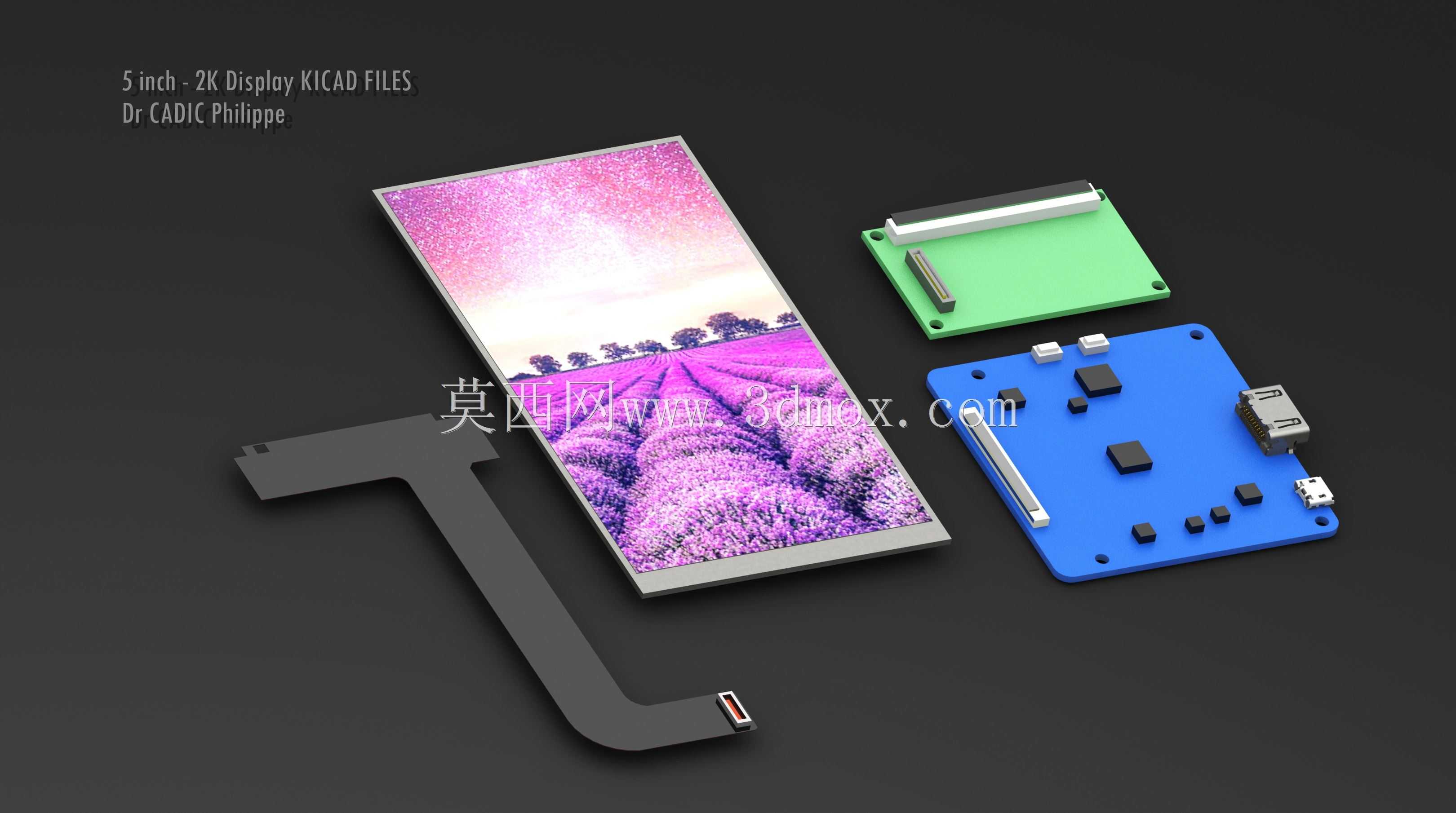

  这套5.5英寸MIPI显示组件的结构设计,首先要匹配嵌入式手持终端、小型工业检测设备、便携数据采集装置的安装需求,这类场景往往对显示模组的安装空间、接口兼容性、结构可靠性有明确要求,设计过程中需要平衡屏幕显示区域占比与周边结构件的安装避让空间。从结构组成来看,整套组件包含显示面板本体、MIPI接口驱动控制板、绿色转接小板以及L型柔性FPC排线,各部件的布局完全贴合便携设备内部紧凑的堆叠逻辑,柔性排线的弯折弧度经过反复校核,既满足设备内部弯折走线的空间要求,又避免弯折半径过小导致的排线内部线路断裂问题,排线末端的连接器位置做了定位凸台设计,装配时可以快速对准主板接口,减少装配对位偏差带来的接触不良问题。

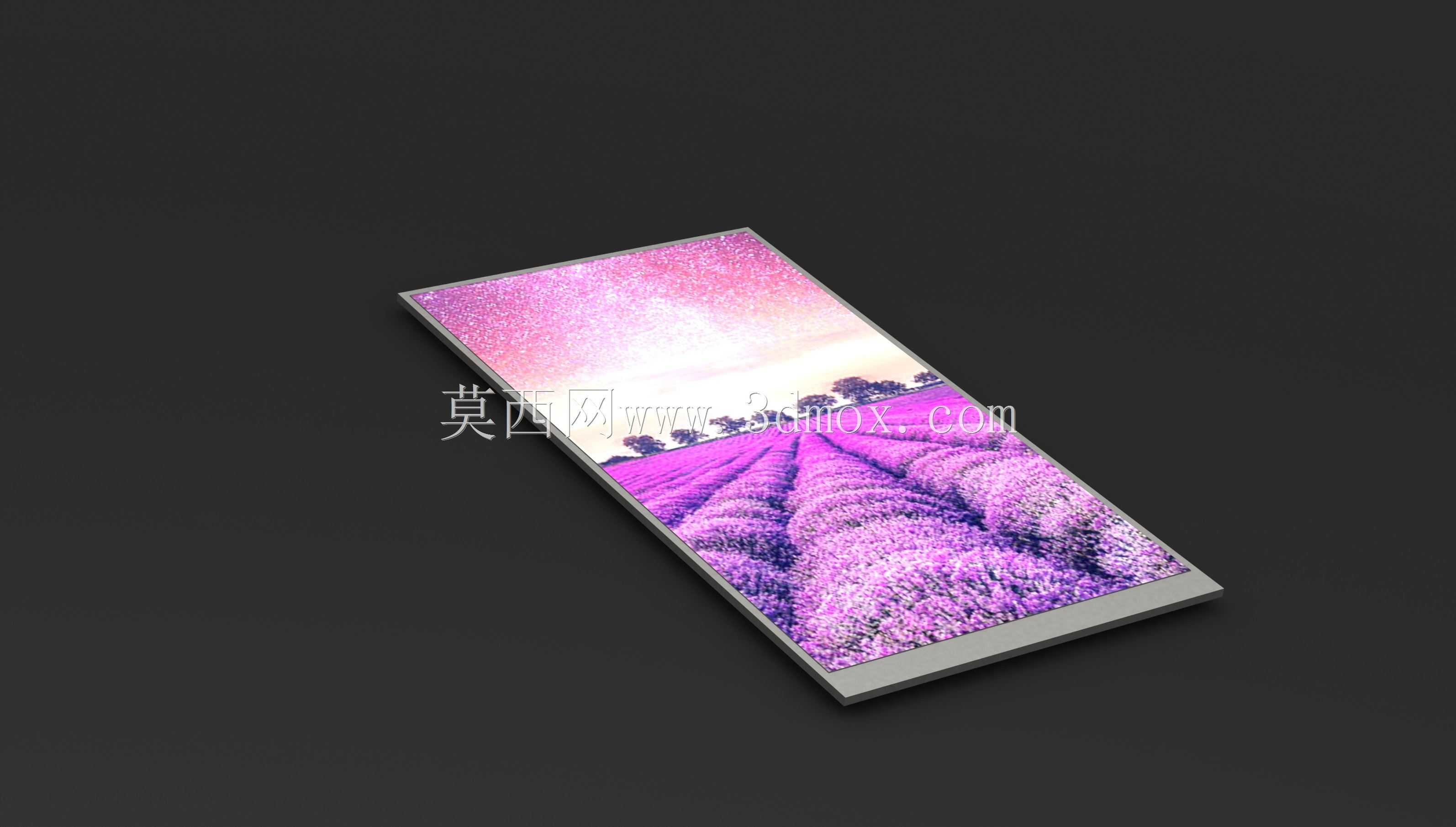

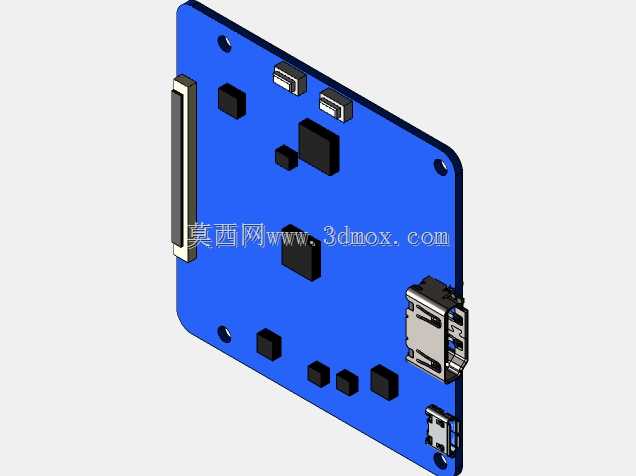

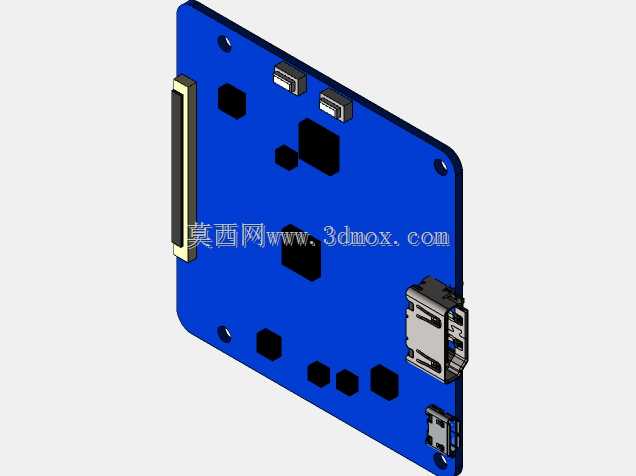

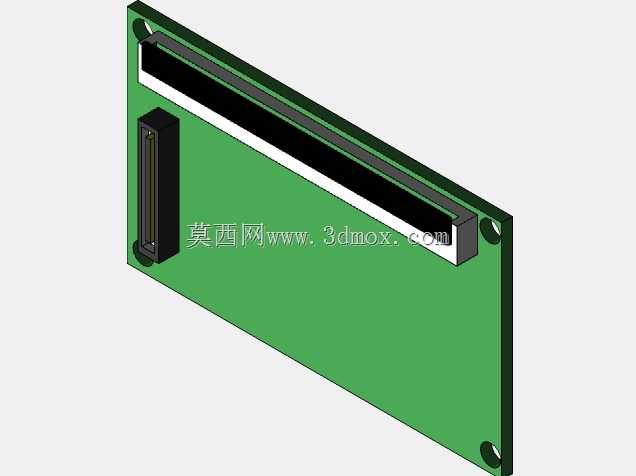

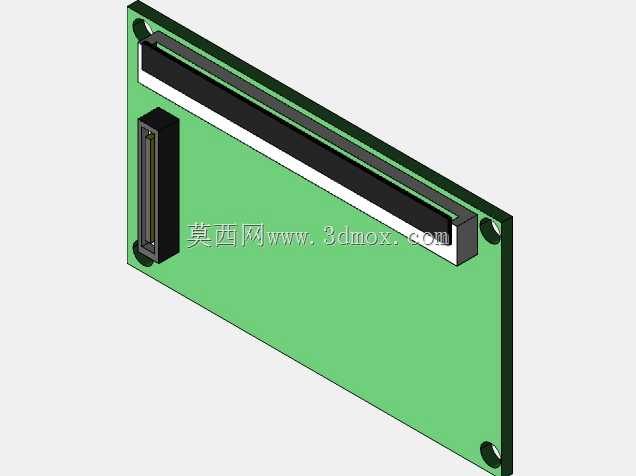

  显示面板的边框尺寸控制在常规便携设备的通用范围内,屏幕背部的安装区域预留了双面胶粘贴位与螺丝固定孔位,两种固定方式可以适配不同设备壳体的装配方案,对于薄型壳体可以采用背胶粘贴的方式减少整体厚度,对于有抗振动要求的工业类设备,可以采用螺丝锁附的方式提升连接可靠性。驱动板的元件布局做了分层规划,接口元件全部布置在板边位置,方便设备壳体对应位置开孔外接,核心主控元件布置在板件中部,预留了散热贴粘贴区域,可以将工作热量传导至设备壳体的金属结构件上散出,板件四角的安装孔位做了绝缘沉台设计,避免螺丝锁附时造成板件线路短路。转接小板的作用是实现排线与驱动板之间的信号中转,板件上的连接器高度经过严格核算,装配后不会与屏幕背部的金属屏蔽层产生干涉,

  小板与驱动板之间的连接排线长度预留了装配余量,方便生产过程中的分步组装,不会因为排线过短拉扯导致焊盘脱落。整套结构的安装边界完全适配常规5.5英寸便携设备的内部腔体尺寸,各部件之间的装配间隙控制在0.2mm以内,既避免间隙过大导致的组装松动,又不会因为间隙过小造成装配时的部件挤压损伤,屏幕表面的可视区域与设备壳体的视窗开口匹配公差控制在0.1mm,装配后不会出现视窗遮挡或者黑边不均的问题。在结构强度设计上,驱动板的边角位置做了圆弧过渡处理,避免装配时划伤设备内部的其他排线或者壳体结构,屏幕的边角位置预留了缓冲泡棉的粘贴空间,设备跌落时可以通过泡棉吸收冲击能量,降低屏幕碎裂的风险。
