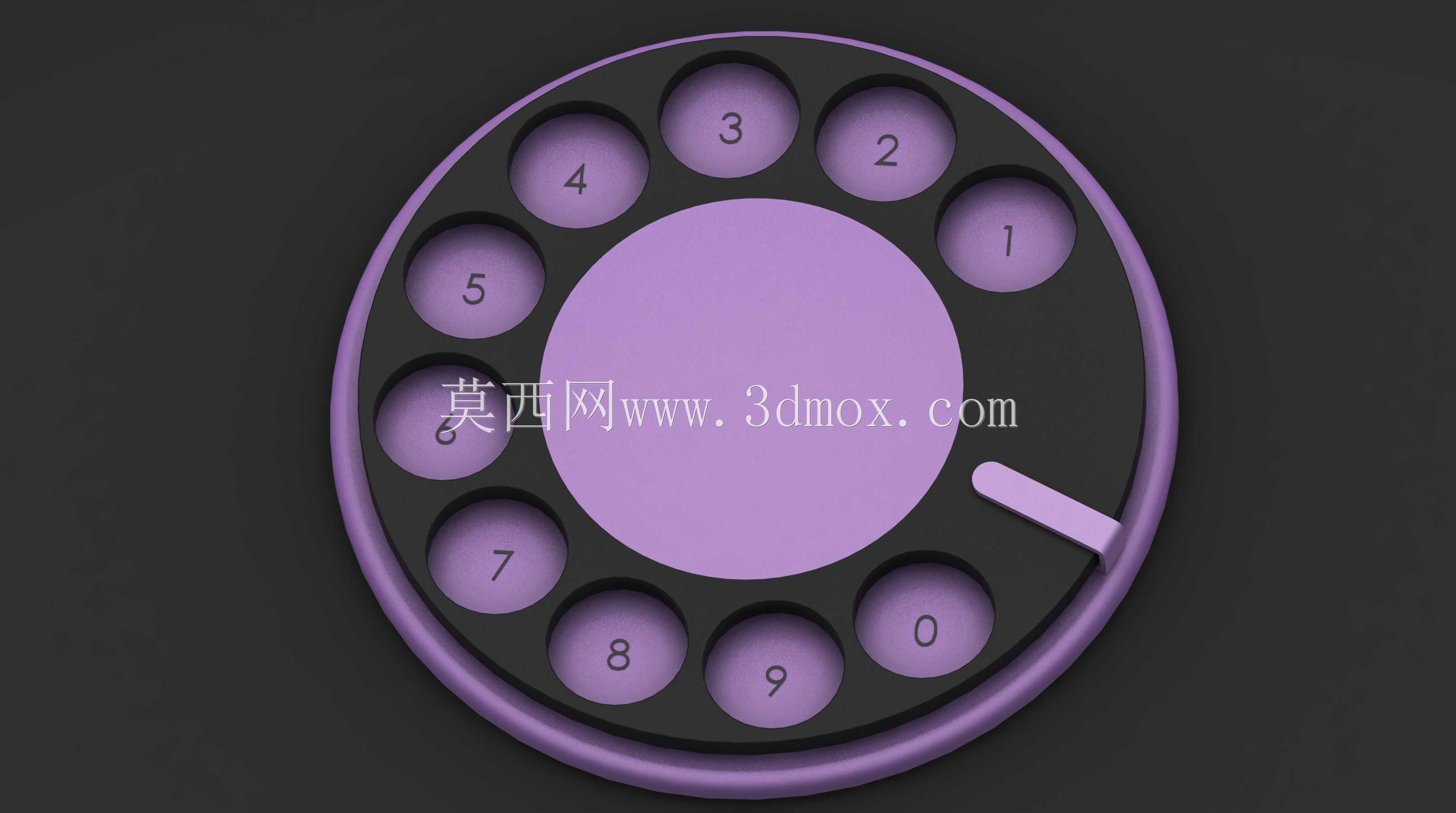

复古装饰纹样转盘式电话拨号结构

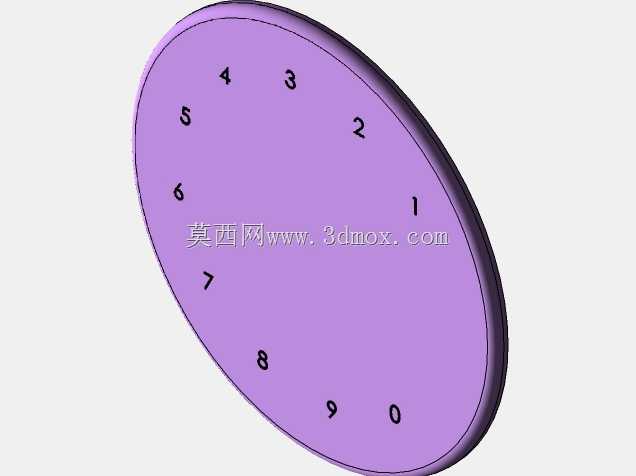

　　这款转盘拨号结构的设计，最初是面向复古通讯设备复刻、文创数码周边开发场景做的结构方案，区别于常规量产拨号盘的工业化外观，在核心拨号功能保留的前提下做了外观装饰性的优化，适配桌面复古摆件、定制化固定电话、主题潮玩配件的装配需求。从功能实现逻辑来看，结构完全遵循传统脉冲拨号盘的动作逻辑，手指插入对应数字的指孔转动转盘到止挡位置，松开后转盘在内部复位簧片的作用下回位，过程中触发对应的脉冲信号通断，完成号码输入的动作，每个指孔的数字标识做了凹陷填色处理，长期使用不会出现标识磨损脱落的问题，指孔边缘做了R1.2的圆角过渡，手指拨动时不会出现硌手的触感，适配不同粗细手指的操作空间。设计过程中首先确定了核心安装边界，整体为圆形薄盘结构，

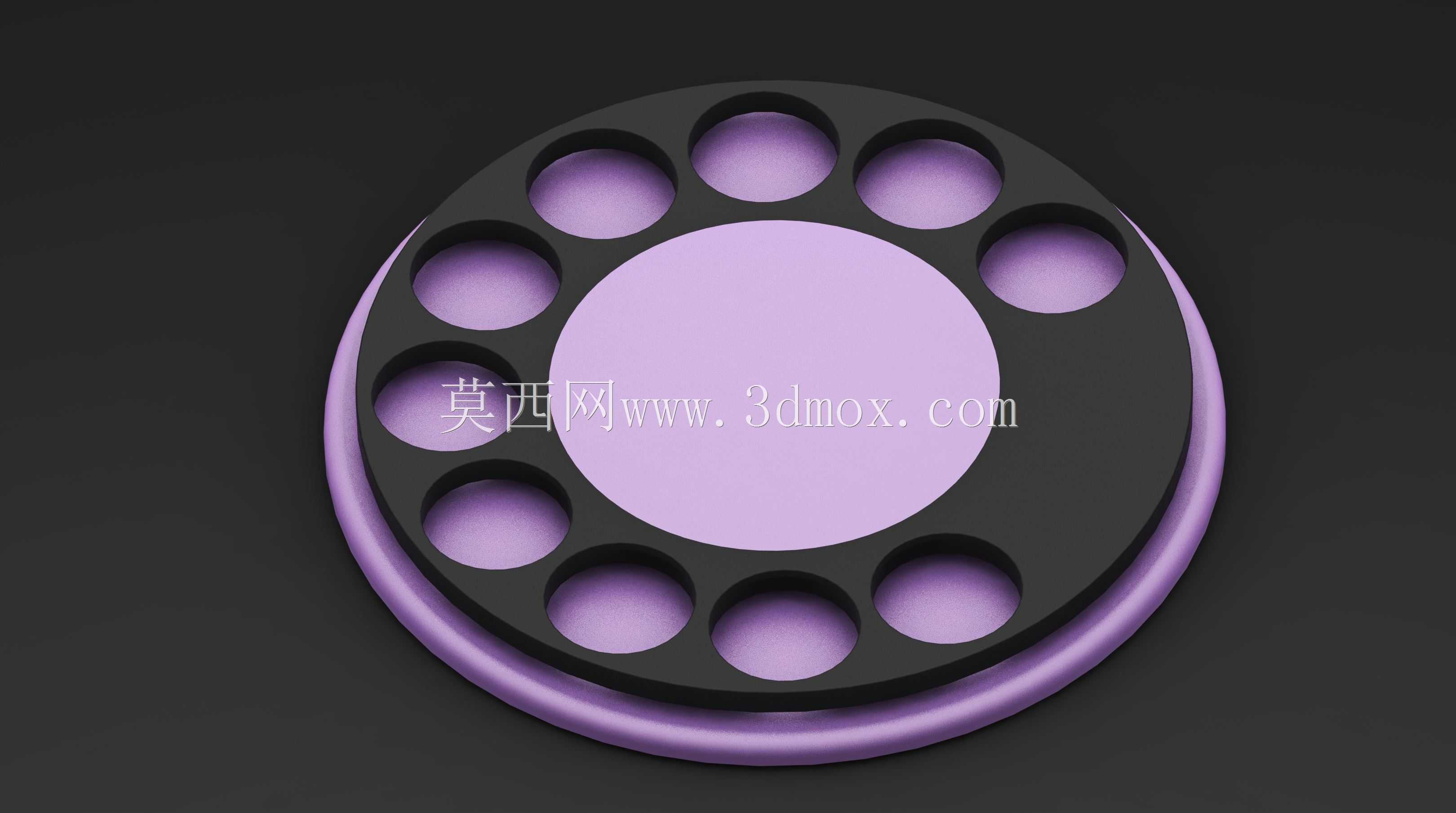

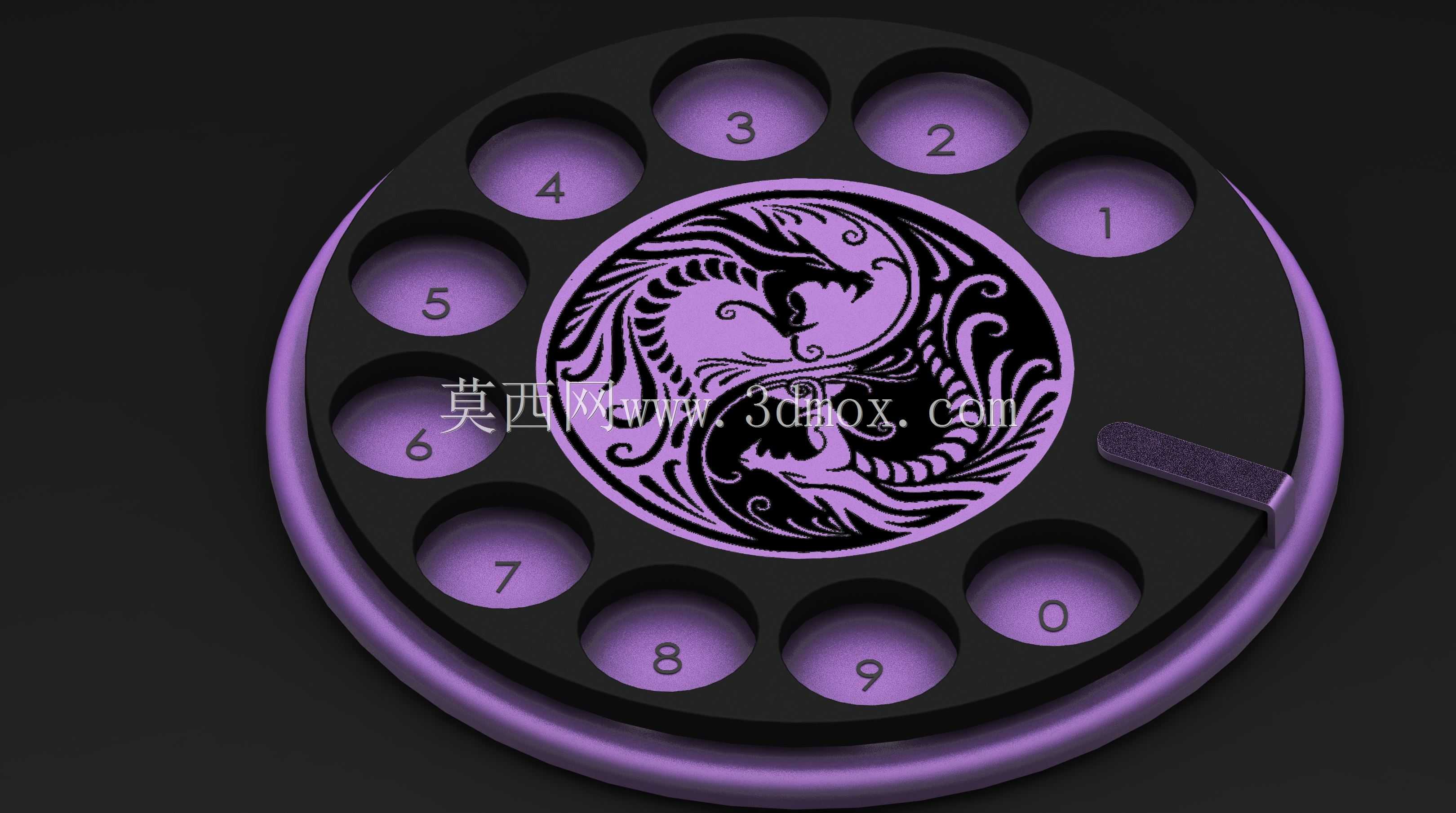

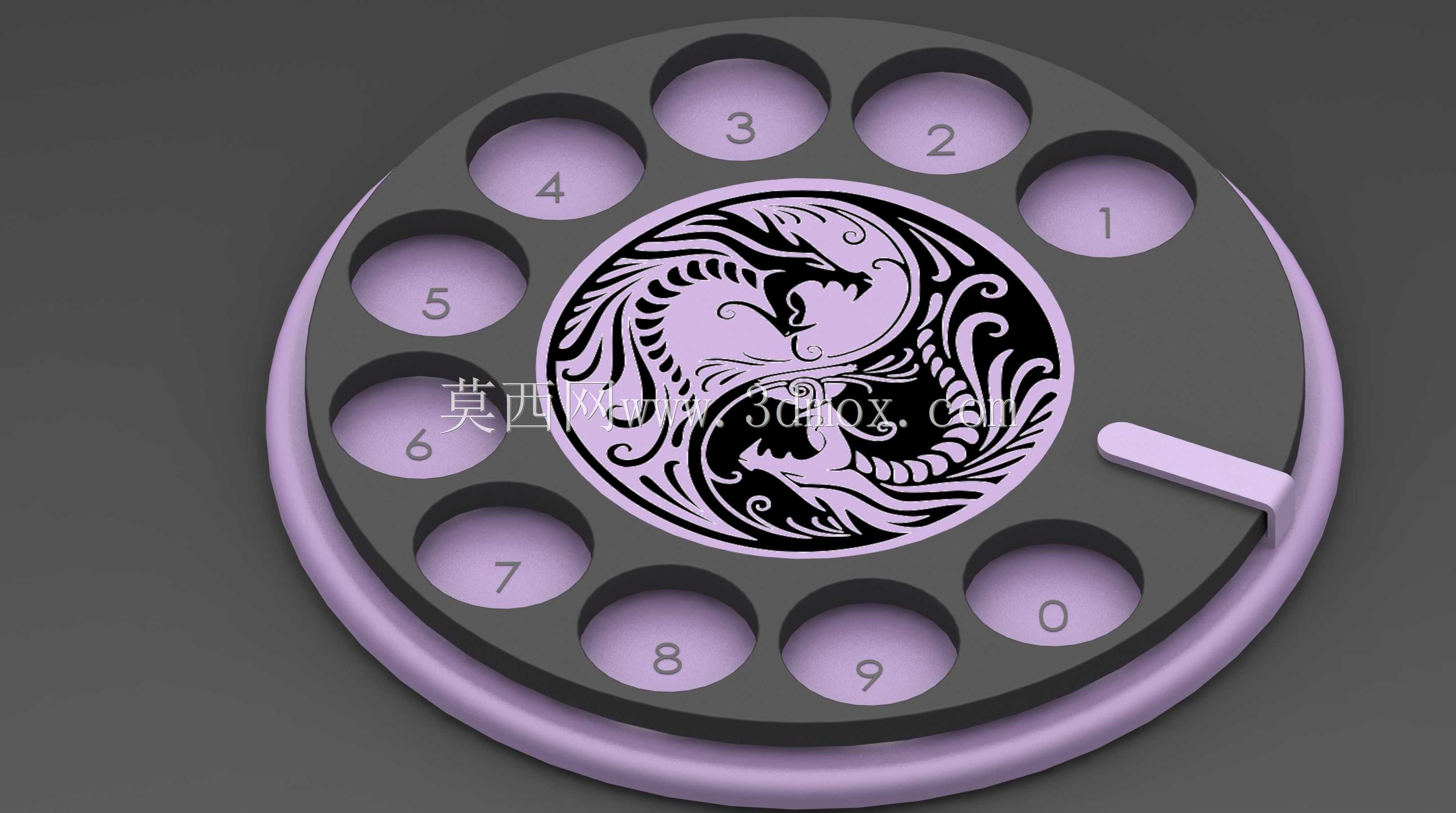

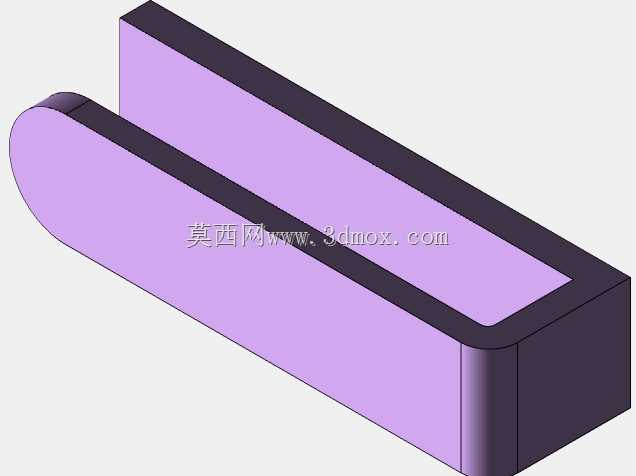

　　主体外径控制在120mm，整体装配厚度18mm，背部预留三个均匀分布的M3安装螺孔，孔位所在的安装基准面平面度公差控制在0.1mm以内，可直接适配常规固定电话机壳的前面板安装位，不需要额外做转接结构调整，安装时从面板正面放入结构，背部通过螺母锁紧即可，装配间隙控制在0.2mm，不会出现晃动松脱的问题。结构分层做了明确的功能划分，最外层为紫色包边装饰圈，中间黑色转盘主体为运动部件，中心区域做了对称双龙纹样的浮雕装饰，浮雕凸起高度0.8mm，既不会影响转盘的转动行程，也能提升整体外观的辨识度，转盘侧面的止挡拨片做了耐磨材质的预留设计，长期反复拨动不会出现磨损导致的行程偏差。内部的转动轴位采用了间隙配合设计，

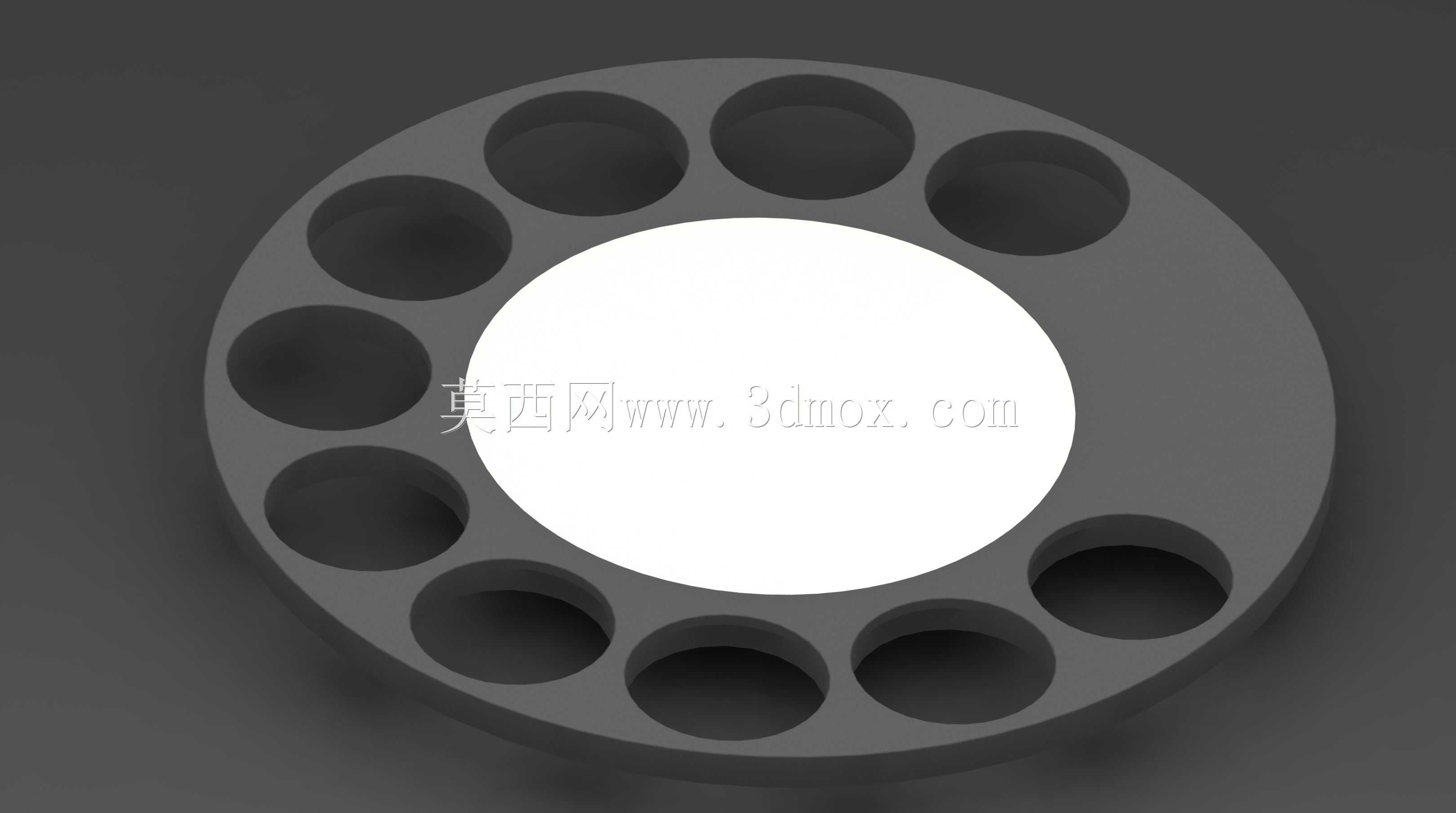

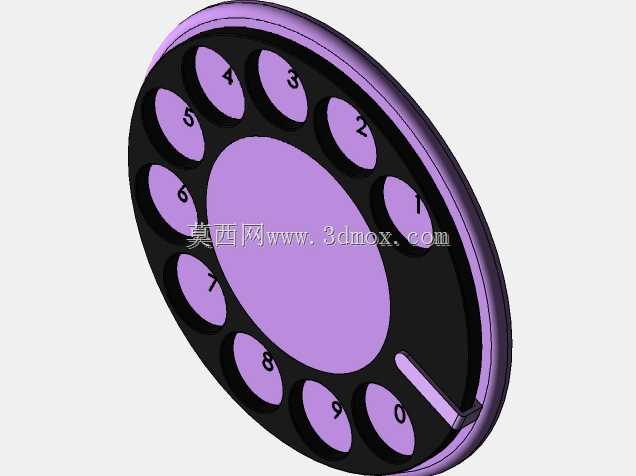

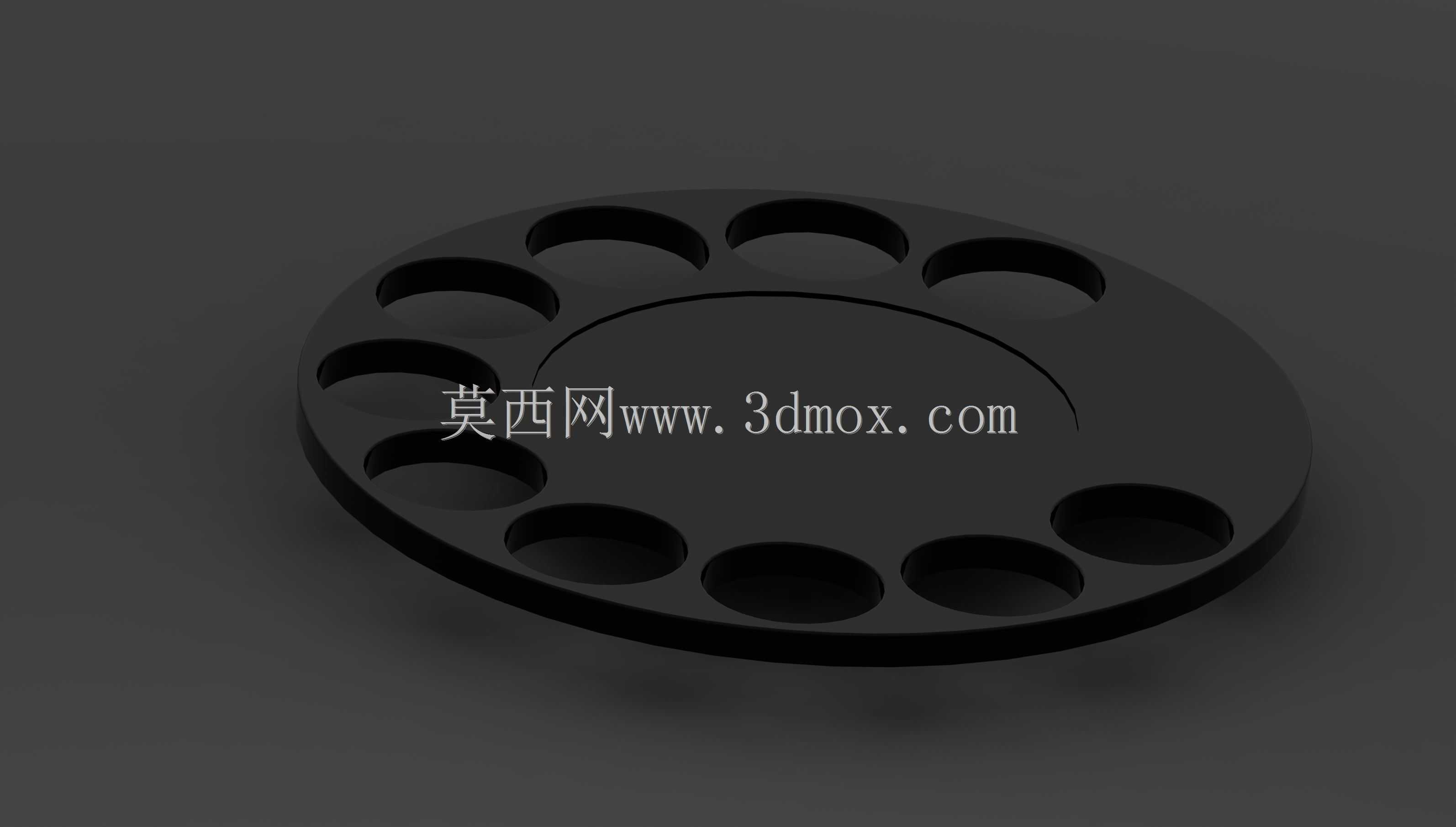

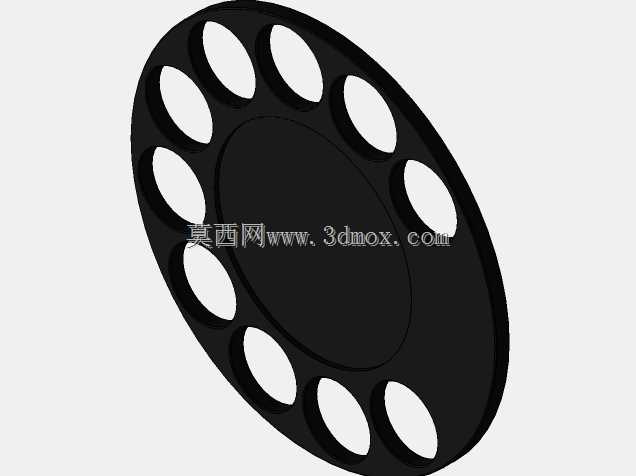

　　轴与轴套的配合公差选H7/g6，转动过程阻尼均匀，不会出现卡滞或者旷量过大的问题，复位簧片的弹力经过反复调校，回位速度控制在每秒转动30度左右，既不会因为回位过快导致脉冲信号识别出错，也不会因为回位过慢影响拨号操作的效率。考虑到文创场景的使用需求，结构的外观分件做了拆分设计，装饰圈、转盘主体、中心装饰盖都可以单独更换配色，不需要调整整体内部结构，就能适配不同主题的外观定制需求，比如更换不同纹样的中心装饰盖、调整装饰圈的配色，就能快速衍生出不同风格的版本，大幅降低后续衍生设计的建模工作量。转盘上的0-9共十个数字指孔，每个孔位的中心到转盘转轴中心的距离一致，指孔内径15mm，完全满足成年人手指的插入操作空间，数字标识的位置对应传统拨号盘的脉冲计数逻辑，不会出现号码错位的问题，止挡位置的限位块做了加高处理，转盘转动到位后有明确的触感反馈，操作者不需要目视观察就能确认拨号动作到位，提升盲操作时的准确率。
