SMD电子元件存储卷料承载座结构

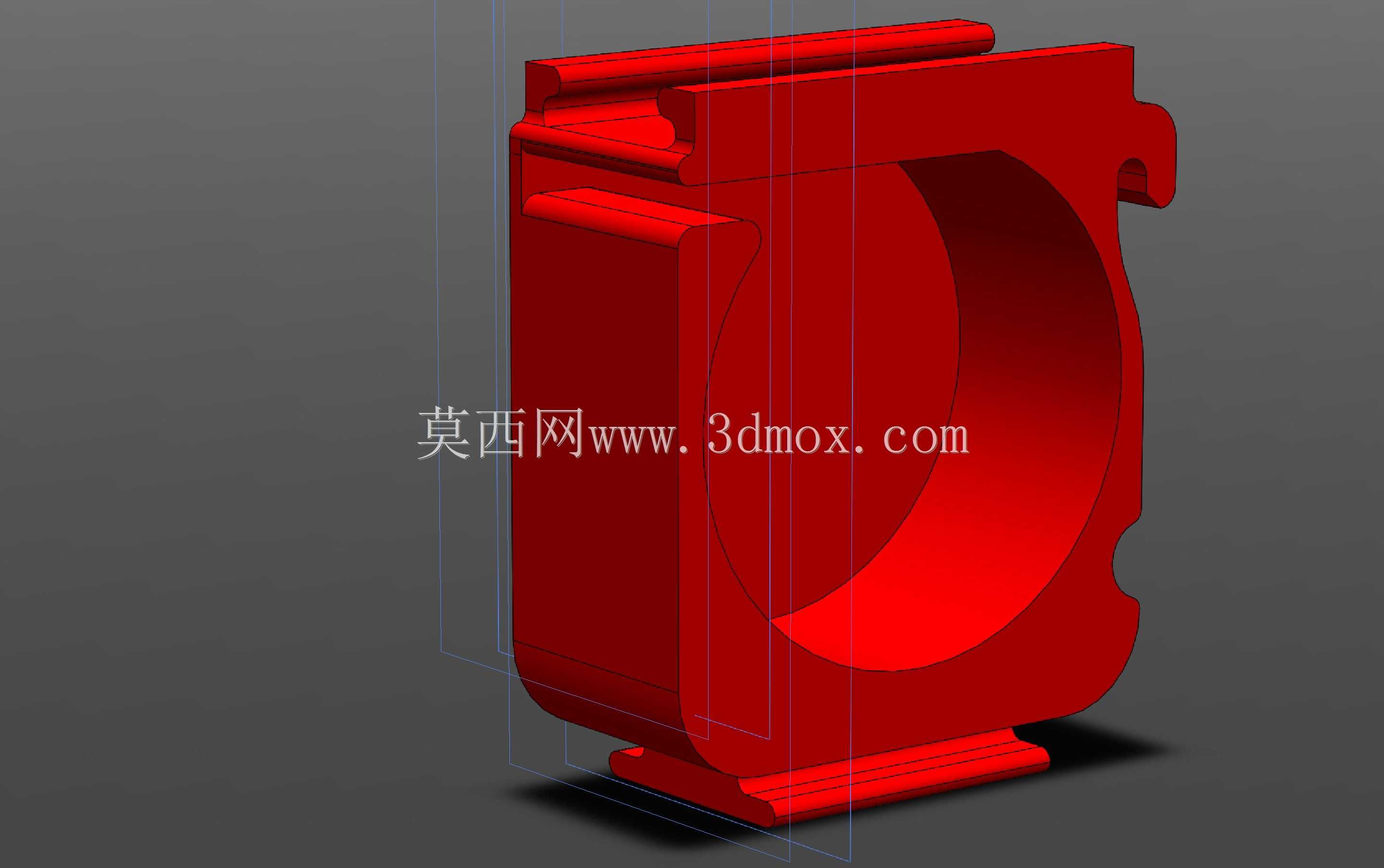

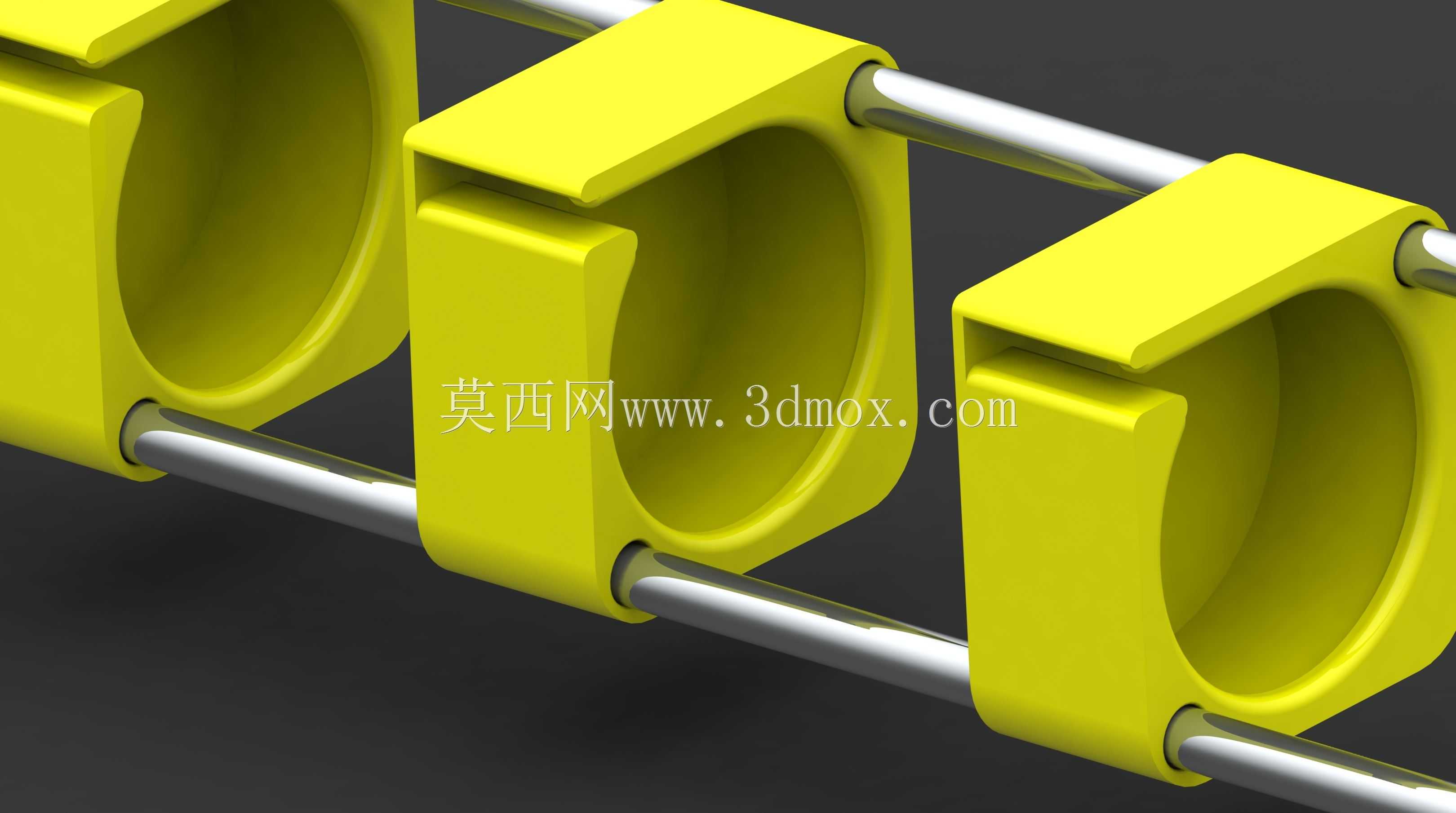

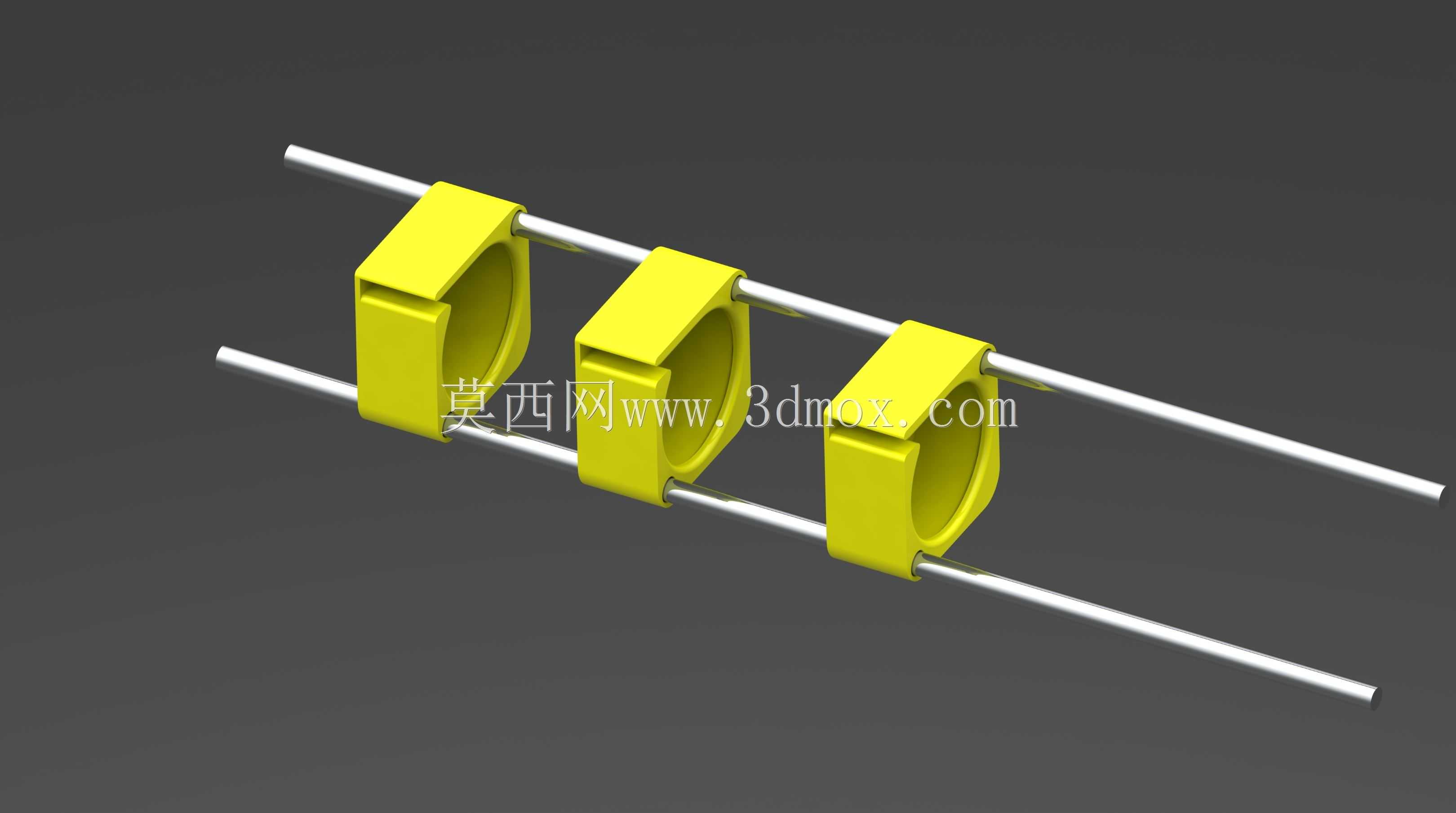

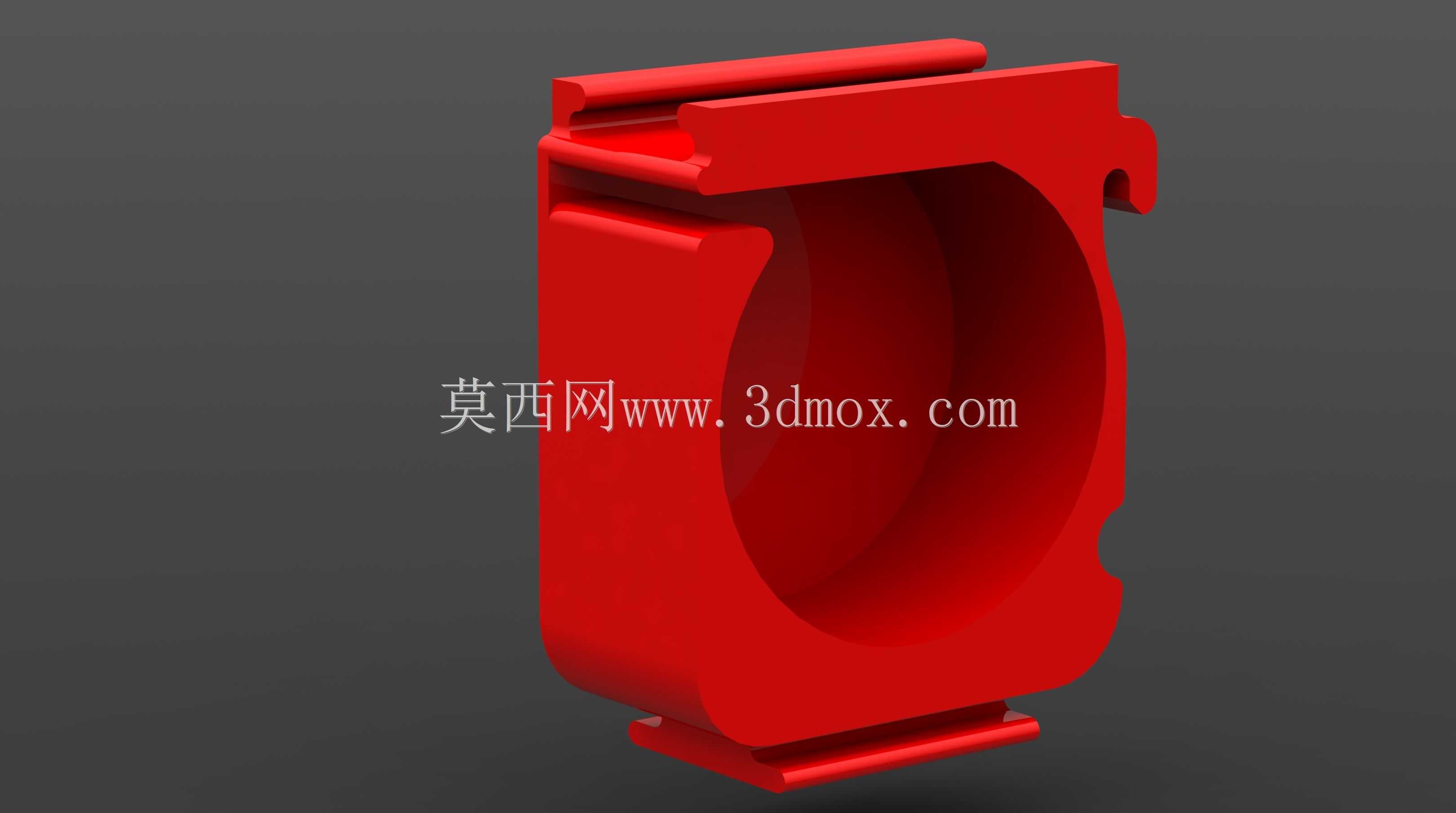

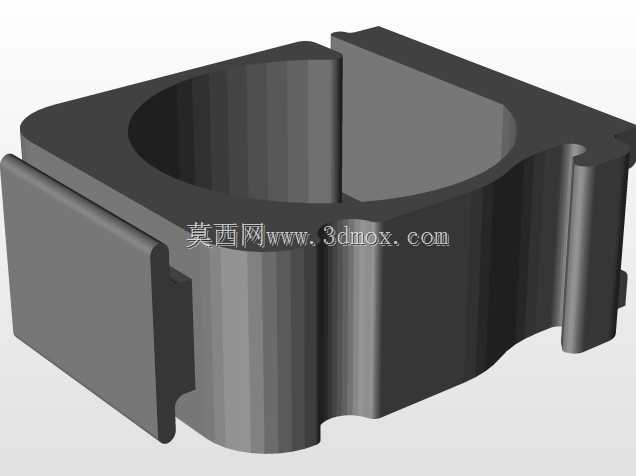

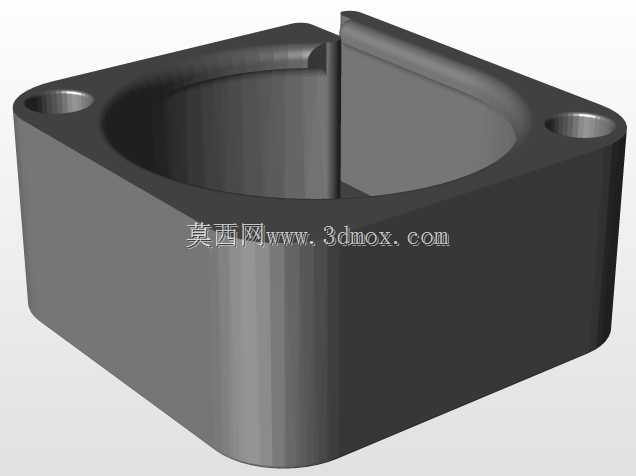

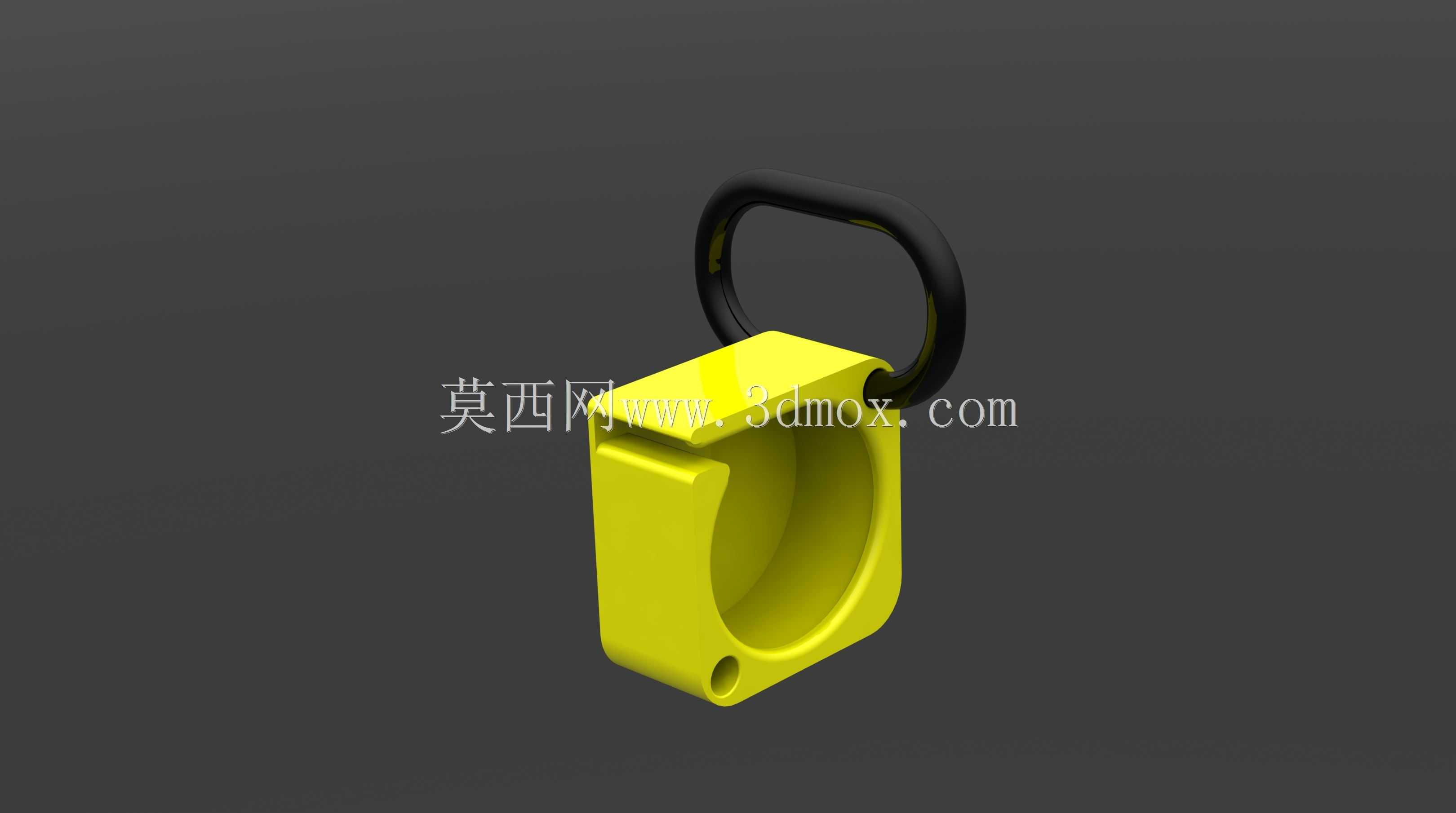

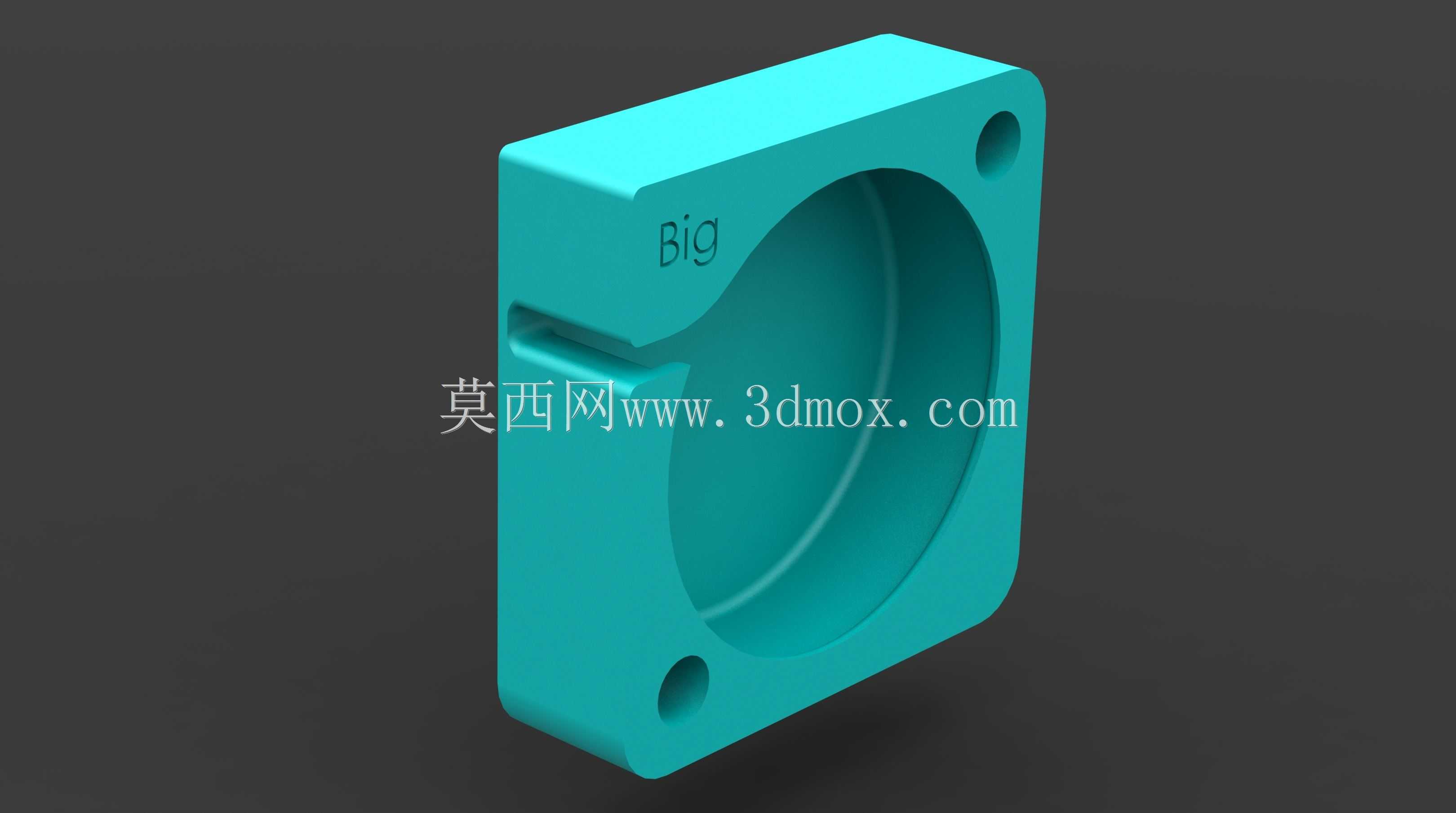

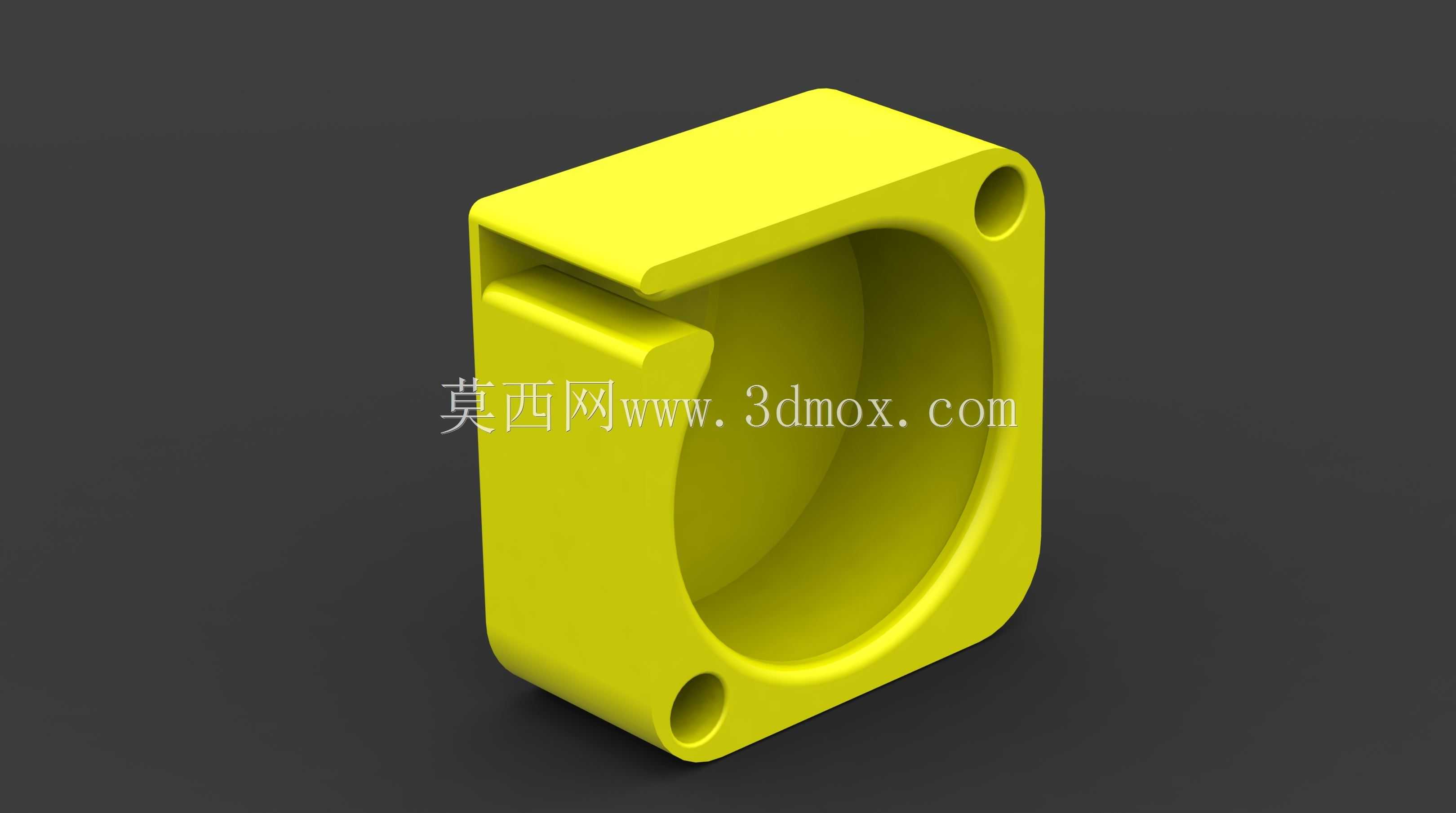

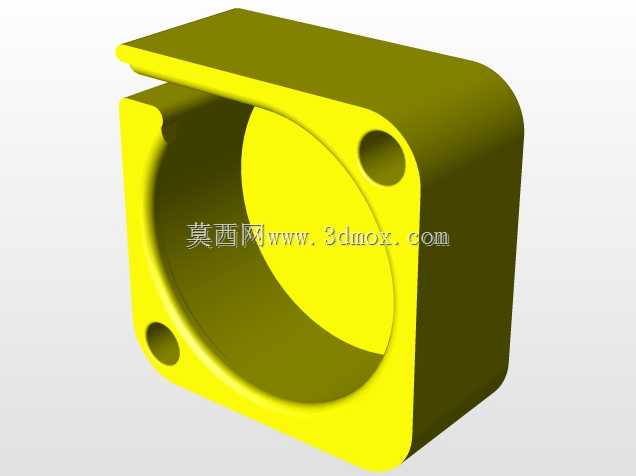

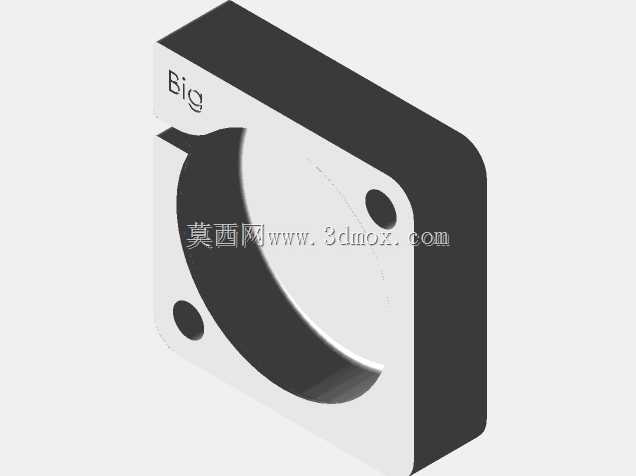

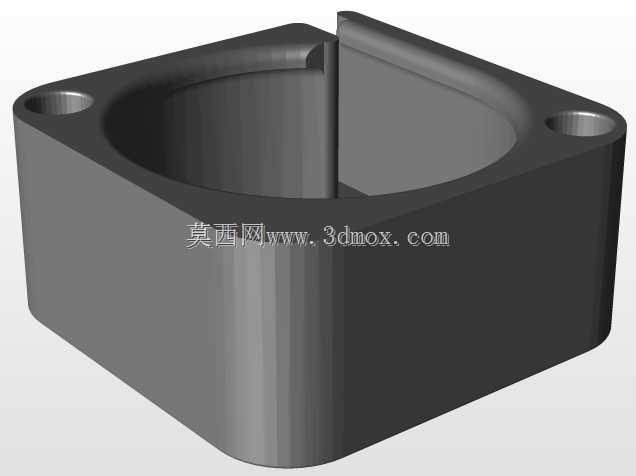

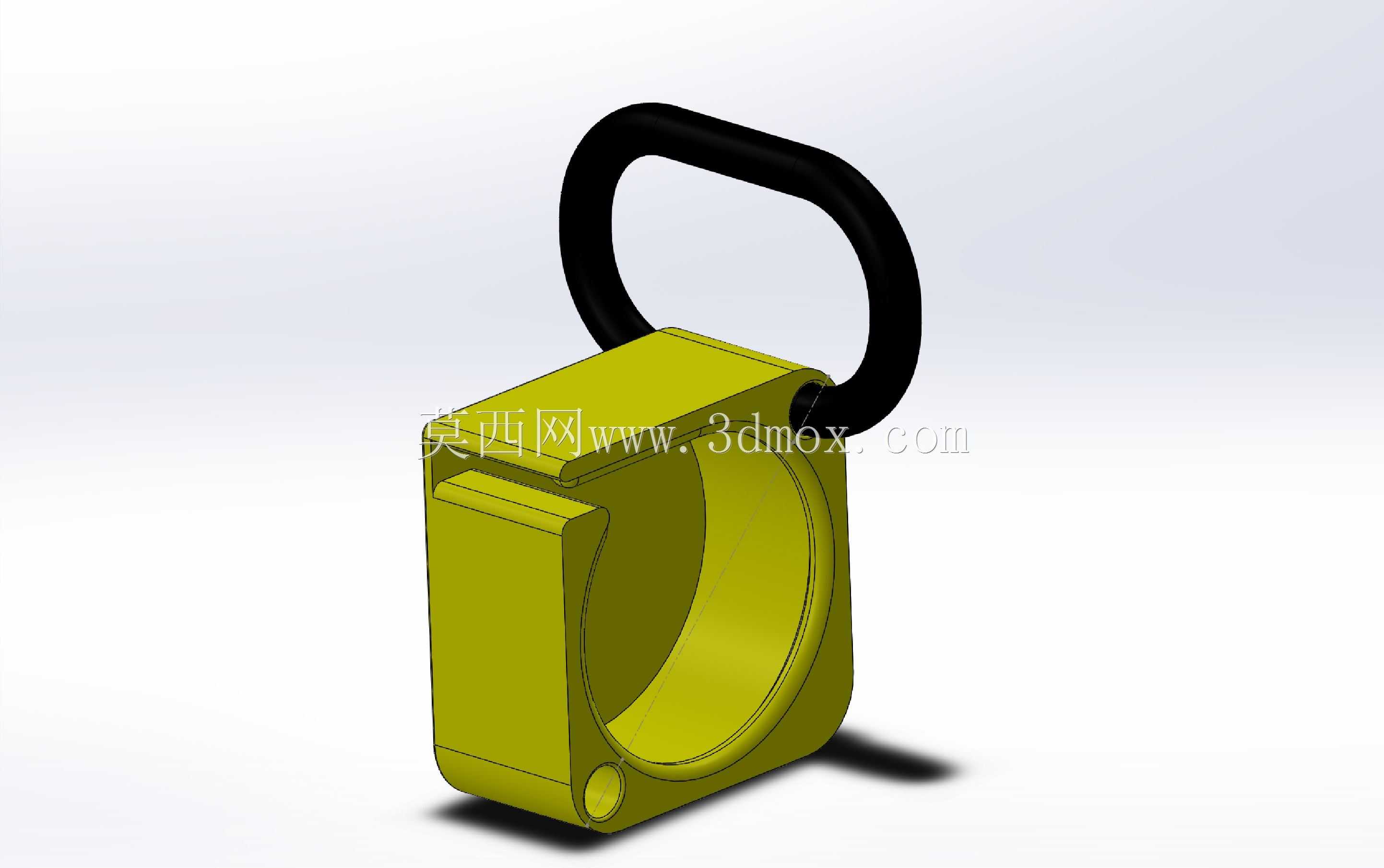

　　在SMT表面贴装生产的物料流转环节，散料或编带包装的SMD元件存储一直是线边物料管理的痛点，这类卷式承载结构正是针对小批量多品种电子元件的工位存储需求设计，替代传统杂乱的料盒堆放模式，让元件存取更符合产线作业的操作逻辑。从结构设计来看，单个承载座采用开口式C型卡槽结构，卡槽内径匹配标准SMD料卷的中心卷轴直径，座体上部设置限位挡边，可防止料卷在穿杆放置后出现轴向窜动，避免料带松脱散卷；座体侧面做了加厚加强处理，在反复取放料卷的碰撞场景下不会出现开裂变形，材质选用耐磨工程塑料，兼顾轻量化与结构强度，长期使用不会产生碎屑污染电子元件。安装层面，该承载座可穿接在标准直径的金属圆杆上，相邻座体之间可根据料卷的实际宽度自由调整间距，

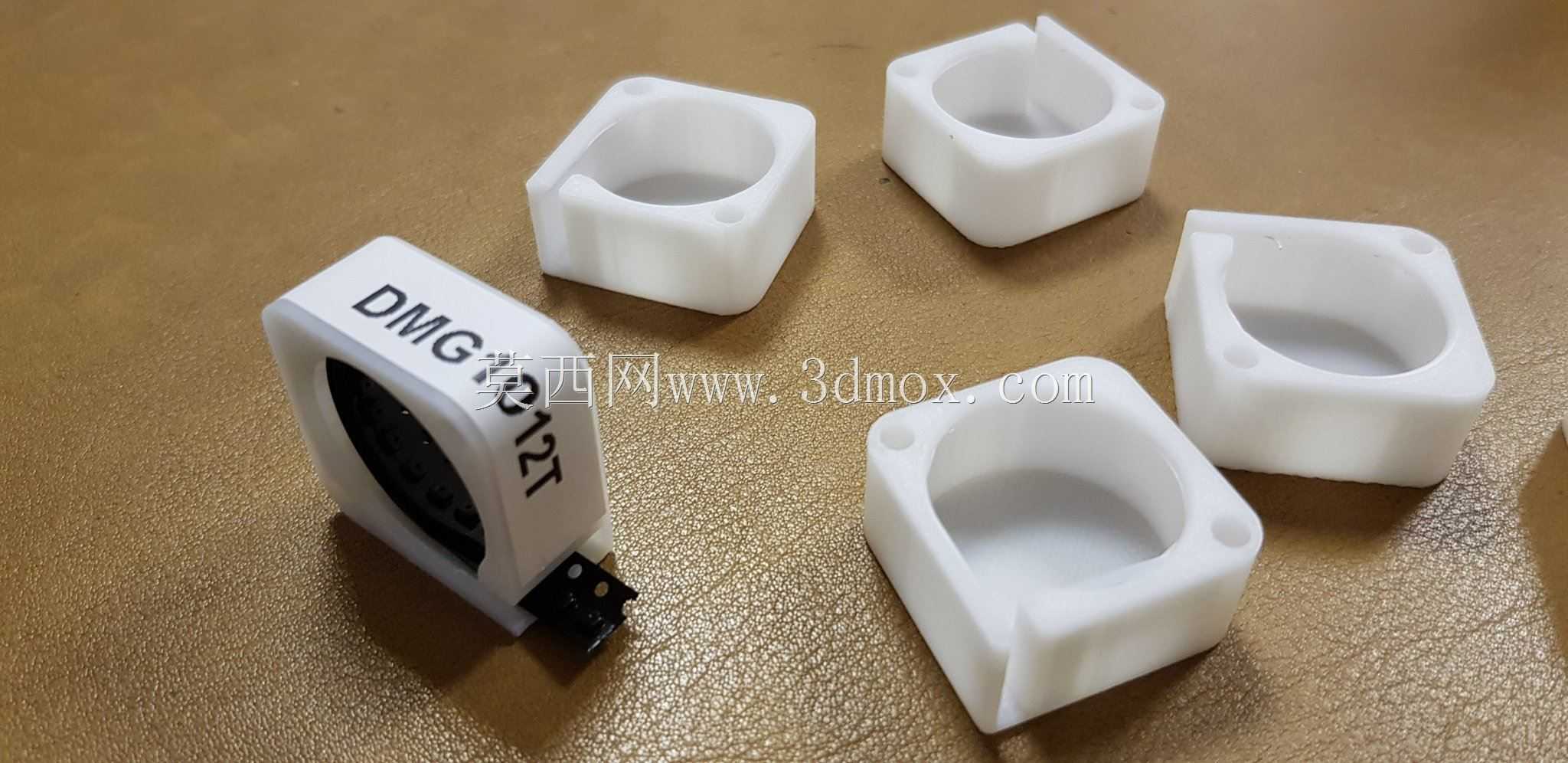

　　适配从0402阻容料到小型IC编带卷的不同宽度规格，安装时无需额外紧固件，依靠座体与圆杆之间的适度摩擦力即可固定位置，调整时只需沿杆滑动即可完成间距适配，适配现有产线常见的杆式料架安装边界，无需对原有料架做打孔、焊接等改造，可直接加装使用。实际应用场景中，这类承载座不仅可用于SMT产线的线边物料暂存，也可用于电子维修工位、小批量打样工位的元件分类存储，每个座体对应一类元件，可搭配标识贴快速区分物料，减少找料的无效工时；设计时特意将座体的开口角度做了优化，取放料卷时无需将整根料杆拆下，可直接从开口处斜向取出或放入料卷，大幅提升换料效率，同时开口边缘做了圆弧倒角处理，取放过程中不会刮伤编带料膜，避免元件掉料损耗。从结构强度验证角度，

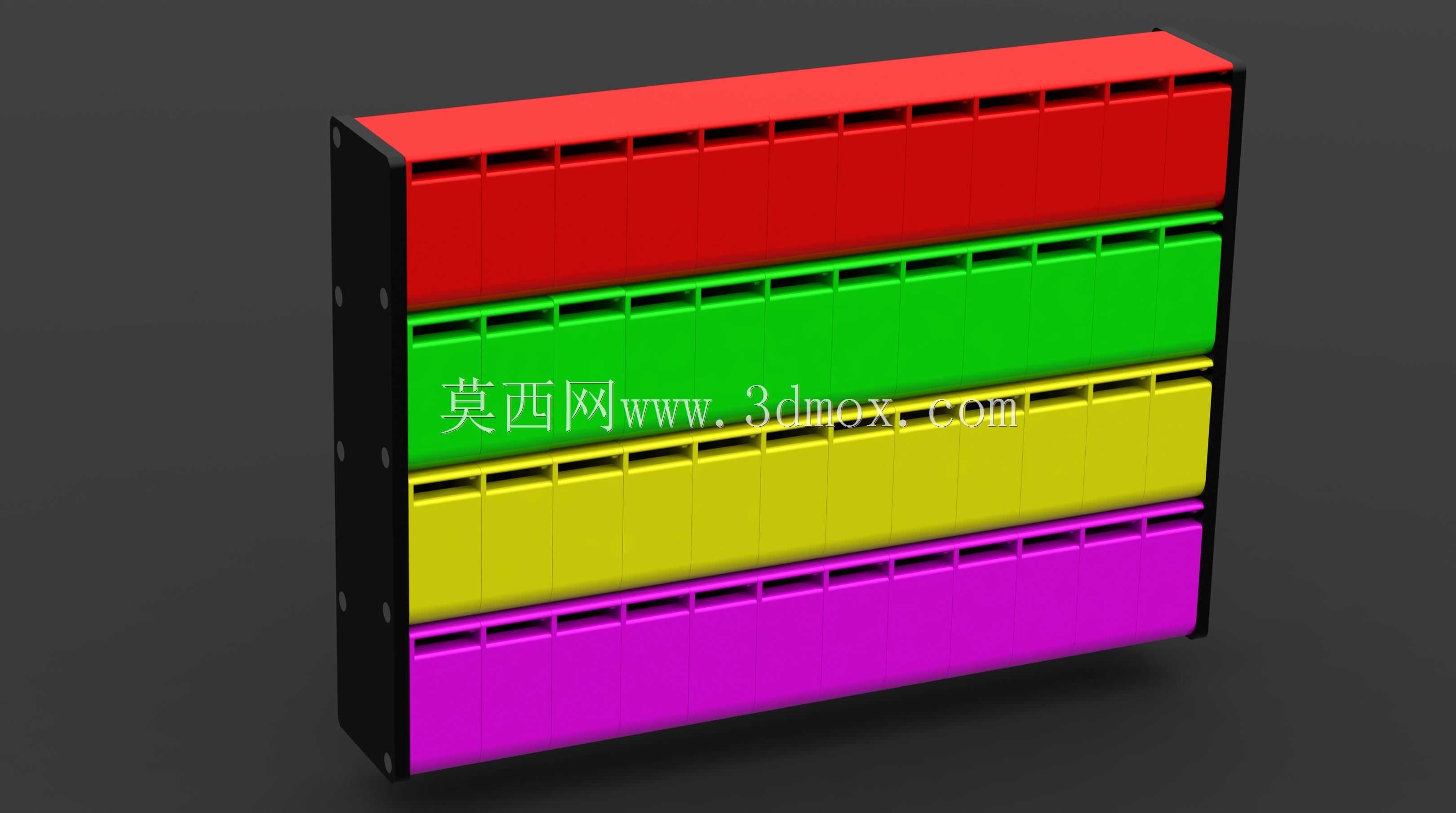

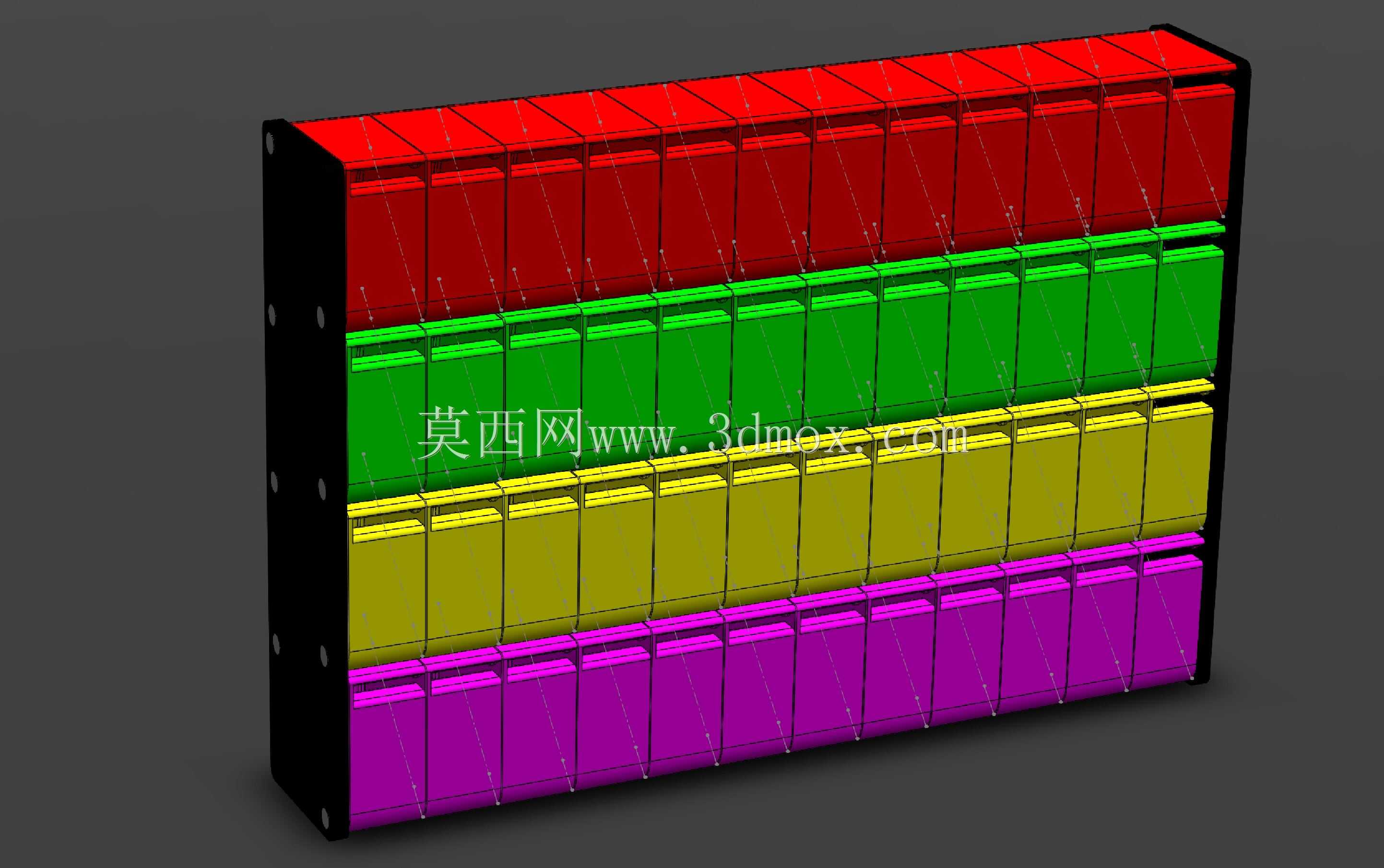

　　座体的壁厚分布做了针对性优化，受力集中的卡槽底部位置壁厚加厚，非受力位置做了适度减薄，在保证承载1kg以内料卷不变形的前提下，尽可能减少材料用量，降低载具自身重量，单根1米长的标准料杆上可根据需求排布8-12个承载座，充分利用料架的垂直与水平空间，相比传统叠放式料盒，相同空间下的物料存储容量可提升40%以上，同时所有物料可视化呈现，盘点物料时无需翻找料盒，可快速核对元件型号与剩余存量。
