发那科慢走丝线切割设备结构模型

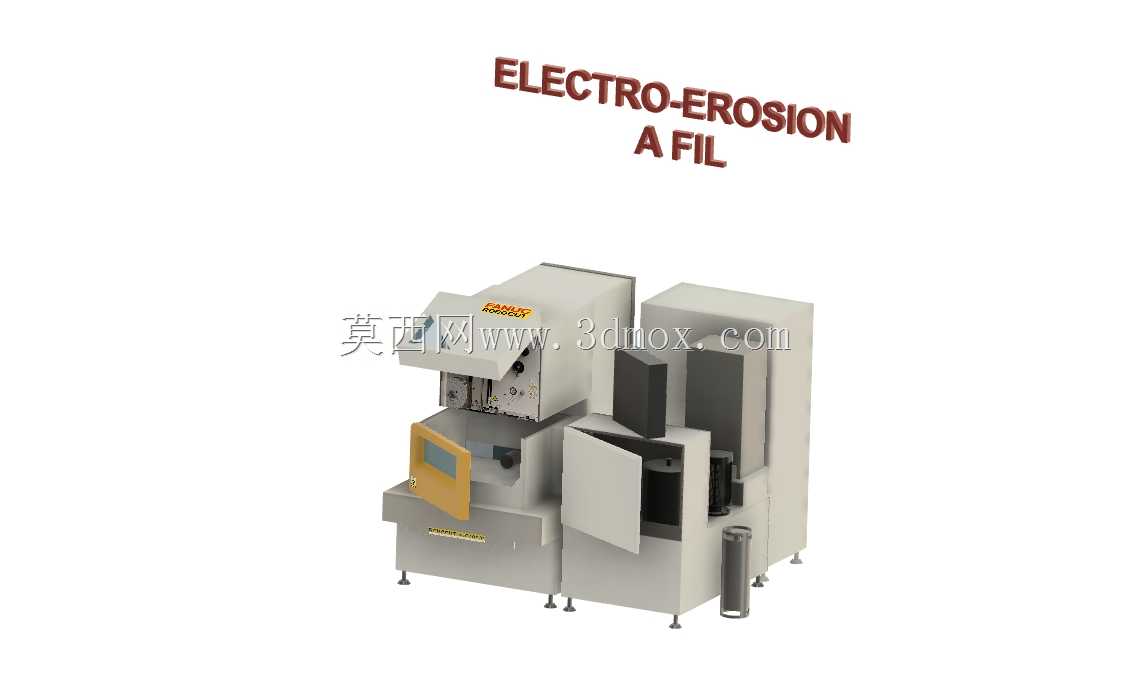

　　这套三维结构还原的是发那科Robocut系列慢走丝电火花线切割设备，也就是图中标注的电极丝电蚀加工设备，这类设备在精密模具加工、精密零部件制造场景中应用极广，尤其是注塑模镶件、冲压模凸凹模、硬质合金零件、异形精密槽孔加工环节，是精密制造车间不可或缺的电加工设备。从结构设计来看，模型完整还原了设备的分体式布局，左侧为主机加工舱，右侧为走丝系统与电气控制舱，加工舱采用倾斜式操作观察窗，既方便操作人员观察加工状态，也能阻挡加工过程中飞溅的工作液，舱门的开合角度、把手位置都按照实际人机操作需求设计，避免操作人员上下料时出现磕碰。设备底部设置了可调式支撑脚，安装时可以根据车间地面平整度调节水平度，保证走丝系统的运行精度，

　　避免因地面倾斜导致电极丝抖动影响加工表面质量。走丝系统部分，模型还原了电极丝的走丝路径结构，从储丝筒到上下导轮组的布局完全匹配实际设备的张力控制逻辑，慢走丝设备的核心就是保持电极丝的恒定张力，避免断丝同时保证加工轮廓精度，这套结构在建模时还原了导轮的安装位置、张力轮的调节空间，能直观看到走丝路径的避让设计，不会和加工舱内的工件装夹区域产生干涉。设备的安装边界需要注意，主机和右侧控制舱为拼接式结构，安装时需要预留后侧的维护空间，方便更换过滤芯、检修走丝电机，同时操作侧需要预留至少一米的操作空间，满足工件吊装、上下料的操作需求。从功能特性来看，这类慢走丝设备可以实现锥度切割、多次切割修光，加工精度可以达到微米级，适合加工硬度较高、

　　用传统切削方式难以加工的导电材料，加工过程中依靠电极丝和工件之间的脉冲放电蚀除材料，没有宏观切削力，不会让薄壁工件产生装夹变形。建模时还原了设备的外部钣金轮廓、操作面板位置、工作液槽的密封结构，甚至侧面的工作液过滤桶安装位都做了等比例还原，对于做车间布局仿真、设备配套工装设计的工程师来说，这套模型可以直接用来做干涉检查，比如设计自动上下料机械手时，可以直接导入模型确认机械手的行程范围、取料位置是否和设备舱门、外壳产生碰撞，不用再去现场反复测量设备尺寸。另外设备顶部的警示标识、操作按钮的布局也都按照实际设备还原，做虚拟仿真培训场景搭建时，也能直接用来做操作流程的可视化演示，让新员工快速熟悉设备的外部结构和操作点位分布。
