穆勒塞恩对射式光电传感安装结构

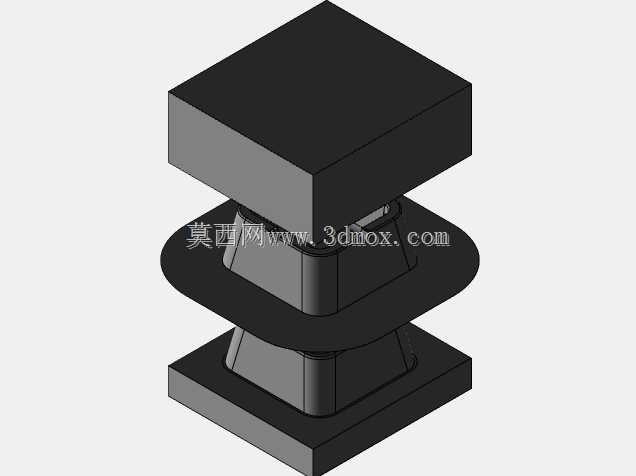

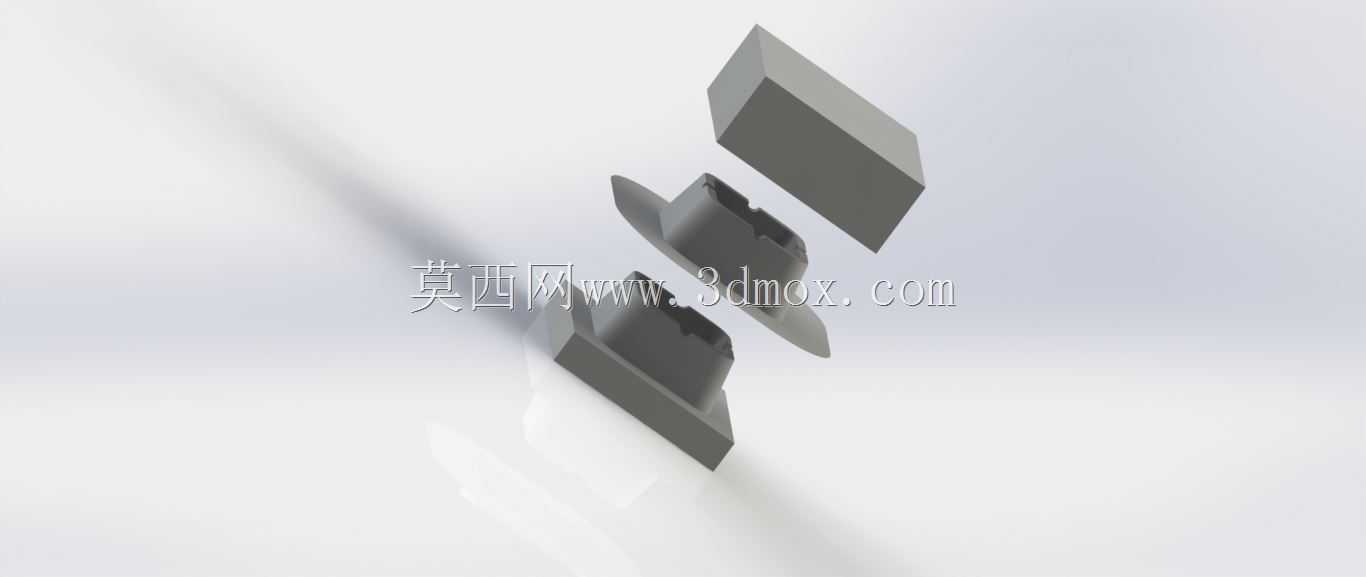

　　这套传感结构主要面向自动化产线的物料到位检测、工位间距定位场景，常见于包装线的包装盒计数、输送线的工件到位触发、装配工位的零件有无判断环节，相比普通漫反射式传感结构，对射式的检测逻辑不受被测物体表面颜色、反光率影响，哪怕是深色哑光塑料件、透明玻璃工件，也能稳定输出触发信号，不会因为表面反光差异出现误判漏判。从结构拆分来看，整套组件分为发射端基座、接收端基座、中间隔尘防护垫片三个核心部分，上下两个方形安装块分别对应发射与接收模块的固定位，中间的碟形垫片一方面起到光路防尘的作用，避免车间内的浮尘、切削液雾附着在发射接收镜片表面影响检测精度，另一方面也能在安装时起到缓冲作用，避免安装螺栓锁紧时硬接触压裂传感模块的塑料外壳。

　　设计时首先考虑的是安装兼容性，上下安装块的背部预留了标准M4螺纹安装孔，孔距适配市面上主流的工业铝型材槽宽，不管是装在2020铝型材还是3030铝型材的工位支架上，都不需要额外加工转接板，直接用T型螺栓就能固定。安装边界上，整套结构组装完成后总高度控制在42mm以内，横向最大宽度30mm，不会占用过多产线安装空间，哪怕是排布密集的多工位检测点，相邻两套传感结构之间也不会出现光路干涉。结构设计上特意做了防呆处理，发射端和接收端的基座卡槽做了不对称的缺口设计，装配时不会出现发射接收模块装反的情况，哪怕是新入职的装配人员，不需要对照图纸也能快速完成组装。碟形防护垫片的边缘做了15度的倒角处理，一方面是装配时更容易对准上下基座的卡槽，

　　另一方面也能减少边缘的应力集中，长期受设备振动影响也不会出现垫片开裂的情况。上下安装块的卡槽和传感模块之间预留了0.1mm的间隙，装配时不需要强行压入，也不会因为间隙过大导致模块在设备运行时出现晃动偏移，保证发射和接收的光路始终处于同轴状态，检测距离在0-300mm范围内都能保持稳定的触发精度，不会因为光路偏移出现检测距离缩短的问题。另外基座的材质选用了添加玻纤的ABS工程塑料，相比普通ABS材质，抗老化性能更好，长期在车间有少量切削油雾、温度0-45度的环境下使用，也不会出现材质变脆、卡槽变形的问题，固定螺纹孔里预埋了铜质嵌件，多次拆装也不会出现滑牙的情况，适合产线经常调整工位位置的使用需求。
