内燃机用活塞头机械结构三维建模

　　在往复式动力机械的核心做功单元中，活塞头是直接承接燃烧压力、完成能量转换的关键部件，其结构设计合理性直接决定动力输出效率、密封可靠性与整机运行寿命。从实际工况来看，活塞头长期处于高温高压的往复冲击环境中，顶面直接接触燃烧室内的爆燃气体，需要承受瞬时高温与交变冲击载荷，因此建模过程中首先要保证顶面的结构强度，同时兼顾热传导路径的合理性，避免局部热应力集中导致的形变开裂。

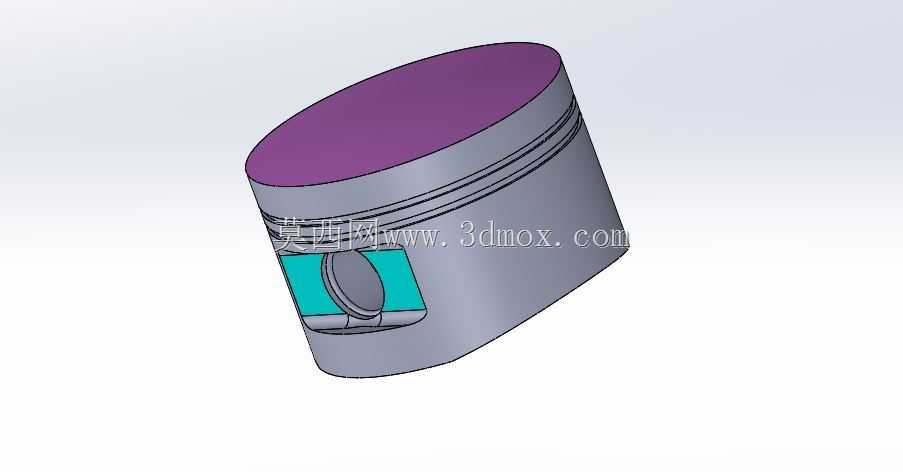

　　本次建模的活塞头采用经典的筒式活塞头部结构，顶面为平面设计，适配多数中小排量内燃机的燃烧室构型，能够在压缩行程终点形成均匀的挤气涡流，帮助油气充分混合，提升燃烧效率。头部外侧设计有多道环槽结构，用于安装气环与油环，气环负责密封燃烧室内的高压气体，避免燃气下窜至曲轴箱，油环则负责刮除气缸壁上多余的润滑油，防止机油进入燃烧室参与燃烧造成积碳。环槽的宽度与深度尺寸严格匹配通用活塞环的安装公差，槽侧的粗糙度与平面度要求在建模时做了对应预留，保证活塞环安装后能够灵活涨缩，同时不会出现卡滞或密封间隙过大的问题。

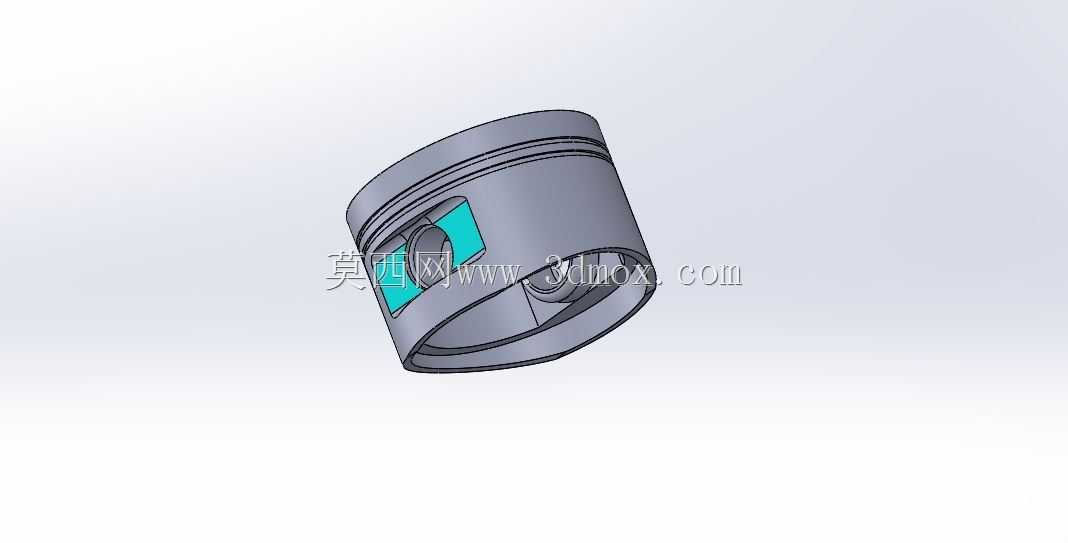

　　活塞销座部分采用对称式凸台结构，销孔与活塞头部的同轴度、销孔轴线与活塞轴线的垂直度都做了严格的约束，保证活塞销安装后，活塞能够沿气缸轴线做平顺的往复运动，不会出现偏磨现象。销座与头部的过渡区域采用大圆角过渡，避免应力集中，因为在做功行程中，燃烧压力通过活塞头传递至销座，过渡区域是应力集中的高发位置，合理的圆角设计能够大幅提升部件的抗疲劳强度。

　　从安装边界来看，活塞头的外径尺寸与对应气缸内径保持标准配合间隙，既保证活塞在高温膨胀状态下不会出现卡缸，又不会因为间隙过大导致敲缸、密封失效等问题。活塞的整体高度适配对应连杆的运动行程，不会在上止点与气缸盖发生碰撞，也不会在下止点脱出气缸套的工作范围。在实际选型应用中，这类活塞头广泛应用于通用小型汽油机、柴油机以及部分空气压缩机的往复做功单元，不同工况下可以通过调整顶面形状、环槽数量、销座尺寸来适配不同的排量与压缩比要求，建模过程中保留了关键尺寸的参数化特征，方便设计人员根据实际需求快速调整参数，完成适配不同机型的结构改型。
