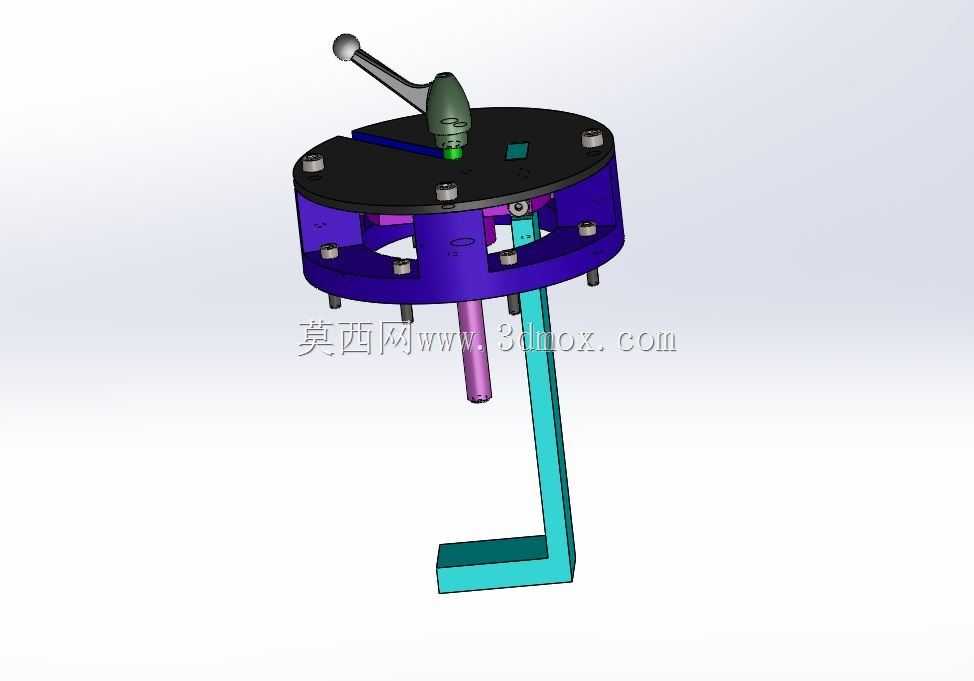

手动式高度调节执行机构三维结构

　　该结构属于手动驱动的高度调节执行装置，常见于中小型非标设备的工位高度微调场景，比如轻工装配线的工件托举定位、实验检测设备的探头高度适配、小型工装夹具的支撑高度调整等不需要大负载连续升降的工况，相比电动、气动调节方案，它不需要外接动力源，纯机械结构的可靠性更高，在无气源、无供电的临时调试场景也能正常使用，维护成本极低。

　　从功能实现逻辑来看，顶部的带握柄操作杆是动力输入部件，扳动操作杆时，会带动圆盘基座内部的凸轮或者棘轮传动副动作，将手柄的摆动转化为下方两根伸出杆件的直线位移，其中青绿色的L型杆件是主要的高度输出端，紫色直杆起到导向与辅助支撑的作用，避免升降过程中出现偏载卡滞。圆盘基座上的多个紧固螺栓用于将整个调节机构固定在设备的安装面板上，基座内部预留了传动件的安装空腔，所有传动配合面都设计了对应的限位台阶，防止装配时出现错位，操作杆根部设置了定位锁紧结构，调整到目标高度后可以自动锁止，不会因为设备运行振动出现高度滑移。

　　设计过程中优先考虑了手动操作的人机工程，操作杆的握持段做了圆弧过渡，扳动行程控制在人手舒适的摆动范围内，单次扳动的升降进给量设置为小步距，方便操作人员做微米级的高度微调，不会出现调节过量的问题。安装边界方面，圆盘基座的外径适配常规设备的台面安装开孔尺寸，底部伸出的两根杆件在最低位置时不会超出基座下方的安全间隙，最高升降行程覆盖多数轻工装配、检测场景的高度调节需求，L型输出端的水平段可以直接搭载工装板、检测探头或者工件托架，不需要额外加装转接件，减少了用户的二次设计工作量。

　　结构上所有外露的零部件都做了棱角倒钝处理，避免操作时划伤操作人员，基座与杆件的配合部位设置了耐磨衬套，长期反复调节也不会出现配合间隙变大的问题，整体没有易损的电子元器件，使用寿命远高于同行程的电动调节模组，在对成本敏感、调节频率不高的设备场景中适配性极强。
