剪式车载手摇汽车千斤顶结构设计

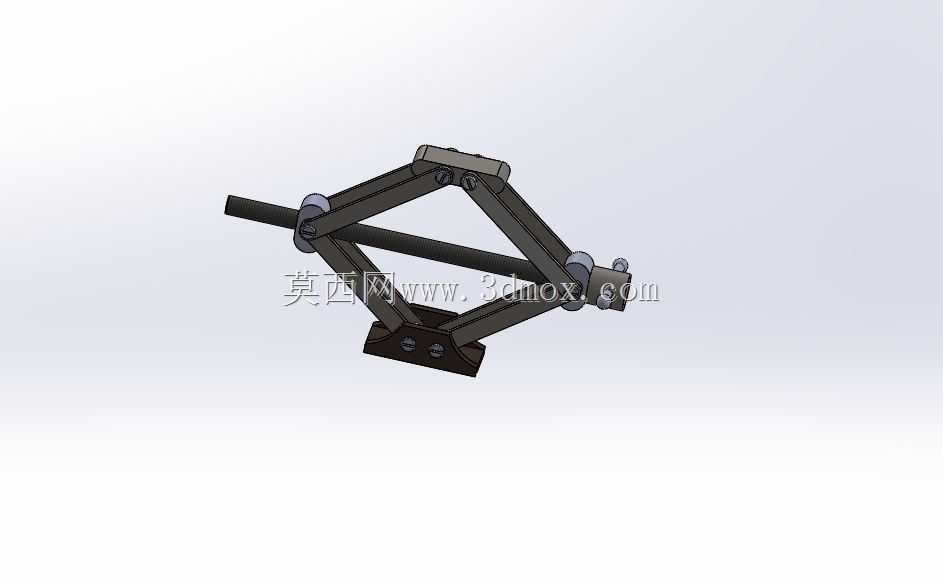

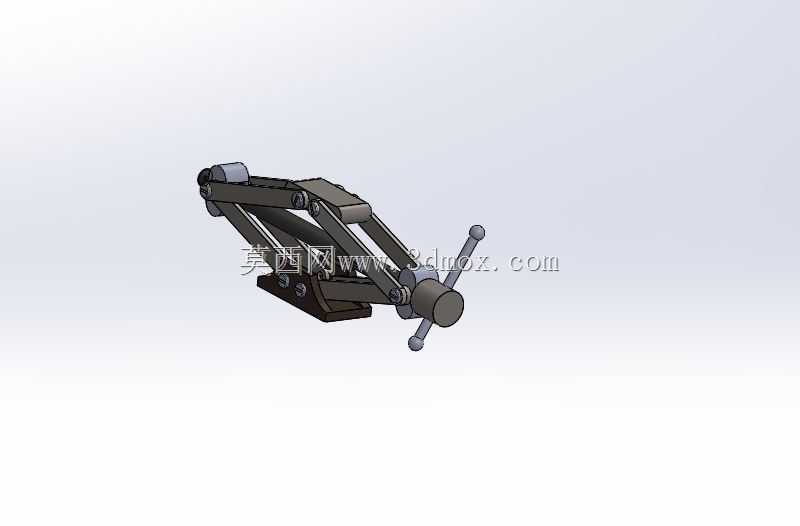

　　日常汽修作业与车辆应急换胎场景中，剪式手摇千斤顶是普及率极高的便携式起重支撑工具，这款模型完整还原了该类设备的铰接连杆、传动螺杆、支撑托座与摇柄接口的全部结构细节。从实际使用边界来看，这类千斤顶的支撑行程设计完全适配家用乘用车的底盘离地间隙，收拢状态下整体厚度可塞入多数轿车底盘侧裙的支撑点位下方，完全展开后的顶升高度能够满足轮胎完全脱离地面的换胎作业需求，底座的加宽接触板设计可在非硬化路面分散压强，避免作业过程中出现下陷侧翻风险。

　　从结构设计逻辑出发，剪式千斤顶的核心是利用菱形铰接连杆的角度变化实现顶升动作，传动螺杆贯穿两组铰接臂的中部轴孔，通过螺杆转动带动两组铰接点的间距变化，将螺杆的旋转扭矩转化为铰接臂的垂直顶升力，这种结构的优势在于收拢后体积小巧，可直接放置于车辆后备箱的工具槽内，不占用额外储物空间，同时纯机械传动结构无需液压介质，不存在长期存放后油封漏油、压力卸荷的故障隐患，哪怕存放三到五年，只要螺纹副没有锈蚀卡滞，就能正常投入使用。

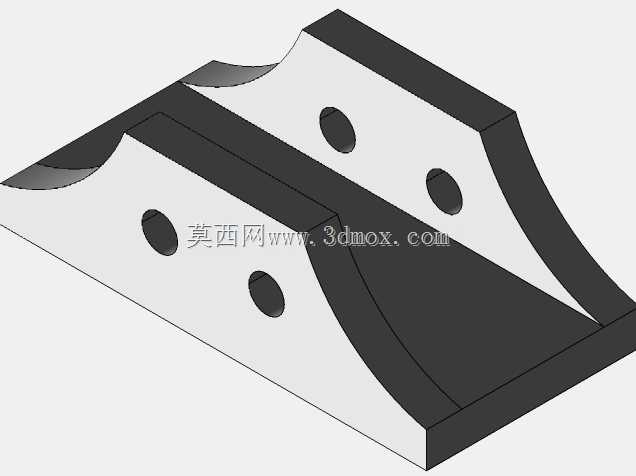

　　建模过程中需要重点关注几个配合公差的合理性：首先是铰接臂之间的销轴配合间隙，间隙过大会导致顶升过程中出现旷量晃动，间隙过小则会在表面防锈涂层附着后出现转动卡滞；其次是传动螺杆与铰接臂螺母座的螺纹配合，需要选用梯形传动螺纹而非普通连接螺纹，梯形螺纹的牙型强度更高，能够承受顶升过程中的轴向载荷，同时具备一定的自锁性能，当摇柄停止转动时，螺杆不会在负载作用下反向回转，可保证支撑状态的安全性。另外顶部的支撑托座做了弧形开槽设计，能够精准卡入车辆底盘预设的千斤顶支撑凸筋，避免顶升过程中托座滑移刮伤底盘钣金，底座的防滑纹路设计可增大与地面的摩擦力，减少作业时的位移风险。

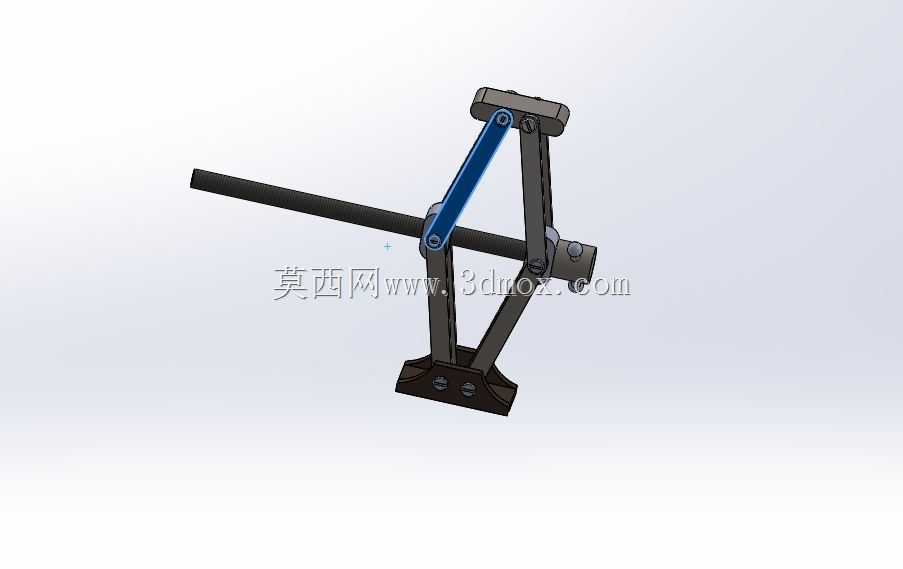

　　不同于重型立式液压千斤顶，这款剪式千斤顶的额定载荷完全覆盖家用轿车、城市SUV的整备质量支撑需求，整体重量控制在普通成年男性可单手提携的范围内，摇柄的转动半径设计符合人体工程学，顶升过程中无需施加过大的手臂力量，普通人即可独立完成换胎操作。在三维建模的装配验证环节，需要模拟整个顶升行程的运动干涉情况，确保铰接臂在完全收拢、半行程、完全顶升三个状态下都没有零件碰撞，同时要校核螺杆的有效行程长度，避免出现螺杆走到行程极限后铰接臂还未达到最大顶升高度的设计失误，另外所有铰接位置的销轴都要做防脱结构设计，避免多次使用后销轴脱出导致结构解体。
