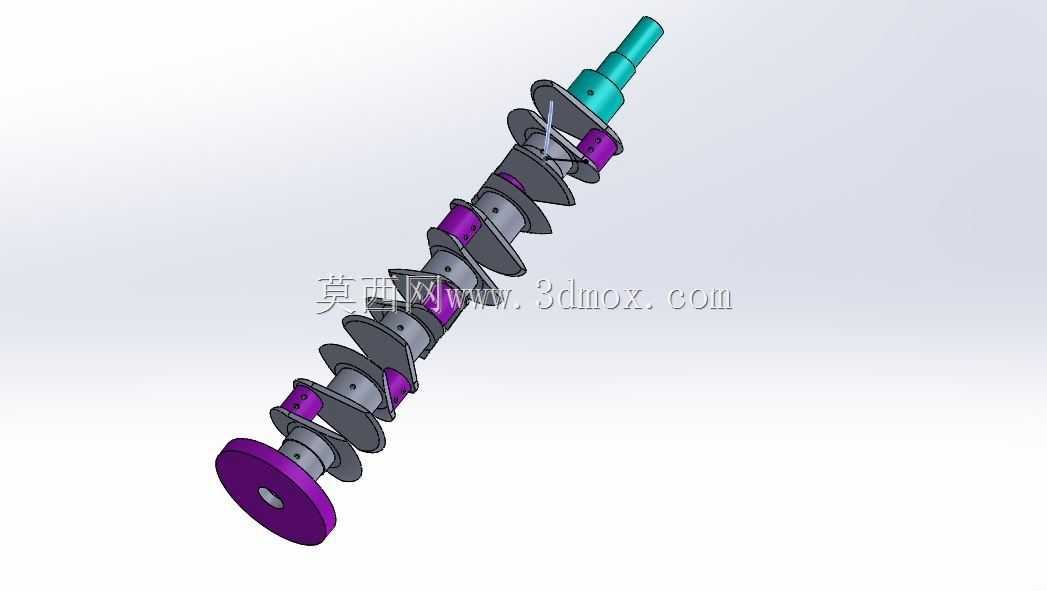

螺旋输送绞龙轴结构三维设计

　　该螺旋轴结构是螺旋输送设备的核心做功部件，常见于粉体、颗粒状物料的短距离输送场景，在粮食加工、建材拌合、化工原料输送、污水处理排渣等工况中承担物料推送的核心功能。整套结构沿轴向等距排布连续螺旋叶片，叶片与中心轴体通过分段式轴套定位固定，相邻叶片间的螺距经过参数校核，可适配不同堆积密度物料的输送需求，避免物料在推送过程中出现卡滞、架桥问题。轴体两端分别设置安装定位段，一端为驱动连接端，采用阶梯轴结构匹配驱动端的联轴器安装公差，可直接与减速驱动单元输出端对接，传递旋转扭矩；另一端为从动支撑端，适配轴承座的安装尺寸，可配合密封组件实现输送腔体内的动密封，避免输送过程中物料泄漏、粉尘溢出。设计过程中针对不同输送段的受力差异，

　　对轴体直径做了分段差异化处理，在物料进料端、物料受压推送段适当加大轴径，抵消物料挤压带来的径向载荷，降低长轴运行过程中的绕度变形，避免叶片与输送腔内壁发生刮擦。螺旋叶片边缘做了小角度倒角处理，既可以减少叶片与物料的摩擦阻力，也能降低硬质颗粒对叶片边缘的磨损，延长部件的连续运行寿命。轴体上间隔布置的紫色定位衬套，一方面用于固定螺旋叶片的轴向位置，避免长期运行后叶片出现轴向窜动，另一方面可作为支撑点位，在长距离输送场景中配合中间吊挂轴承使用，进一步提升轴体的运行稳定性。整套结构的安装边界充分考虑了常规螺旋输送机的腔体尺寸，叶片外径与腔体内壁预留均匀的运行间隙，既不会因为间隙过大造成物料残留，也不会因为间隙过小导致装配难度提升、运行卡滞。建模过程中对所有配合面做了公差匹配，轴肩、定位台阶的尺寸均符合机械加工的工艺要求，可直接导出工程图用于机加工生产，也可导入仿真软件做动平衡、结构强度的校核计算，为后续的设备选型、结构优化提供精准的三维数模支撑。
