四翼星形带轴孔手拧调节旋钮结构

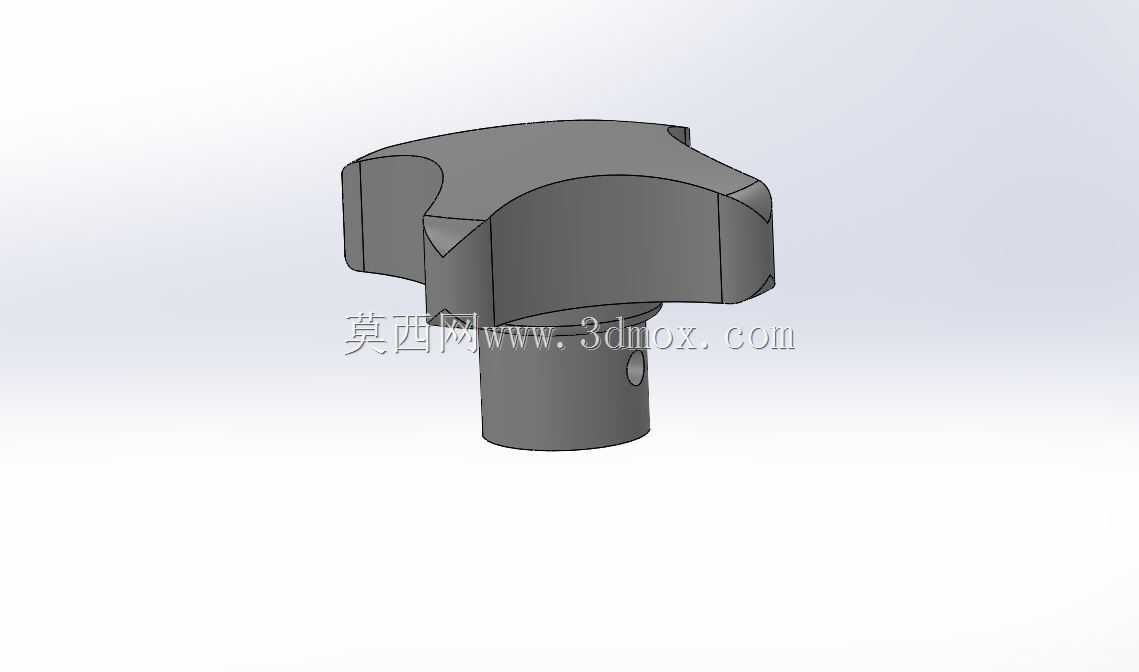

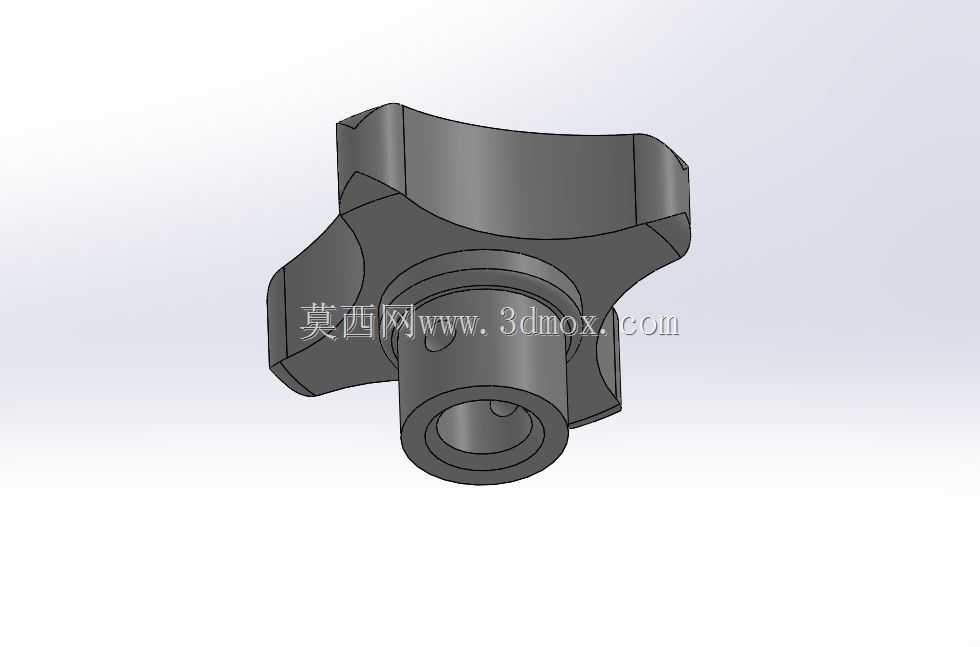

　　这款星形手拧操作件，常被用于各类需要频繁手动调节、锁紧的设备工位上，比如小型试验台的夹具锁紧、检测仪器的档位调节、工装治具的快速固定场景，不需要额外借助扳手等工具，徒手就能施加足够的锁紧力矩，操作便捷性远高于普通的六角螺母或者滚花旋钮。从结构设计来看，整体采用四翼对称的星形外缘，每一个翼边都做了圆弧过渡处理，没有尖锐的棱角，既避免操作时划伤手部，也能让手掌在施力时和接触面有足够的摩擦力，即便手上沾有少量润滑油脂或者切削液，也不容易打滑。中心的带台阶轴孔是整个零件的安装基准，孔内做了适配安装轴的公差配合设计，台阶面可以在安装时起到轴向定位的作用，不需要额外加装轴套就能限制零件的轴向窜动，轴孔侧壁预留的小孔可以用来穿装紧定螺钉，

　　把旋钮和调节轴牢牢锁死，长期反复操作也不会出现松脱移位的问题。设计时特意把四个翼片的厚度做了梯度优化，靠近中心轴座的位置厚度更大，向外缘逐渐收薄，既保证了翼片根部的结构强度，在频繁施加扭力的时候不会出现根部断裂的问题，也控制了整体的零件重量，不会给调节轴带来额外的负载。安装边界上，中心轴孔的直径适配常用的6mm、8mm直径的调节光轴，整体最大回转直径控制在50mm区间，安装后突出安装面板的高度不超过30mm，不会占用过多的设备外部空间，在排布密集的调节工位上也不会和相邻的操作件产生干涉。零件的外缘曲面做了连续的顺滑处理，建模时采用放样加圆角过渡的方式构建曲面，没有曲率突变的位置，不管是后续做注塑成型还是金属机加工，

　　都能减少加工时的应力集中问题，金属材质做表面发黑或者镀锌处理后，能适应车间内多油污、多粉尘的使用环境，长期使用也不会出现锈蚀卡滞的问题。在实际选型使用时，要注意匹配调节轴的直径和旋钮轴孔的公差，过盈量过大容易导致安装困难，间隙过大则会出现操作旷量，紧定螺钉的安装位置要对准轴上的平位或者凹坑，避免锁紧时刮伤轴的表面，影响后续的拆卸维护。这类手拧旋钮相比带手柄的锁紧件，没有突出的长手柄，在设备运输或者挪动过程中不容易被磕碰损坏，也不会勾挂操作人员的衣物，安全性更有保障。
