轮辐式星形支撑传感检测轮结构

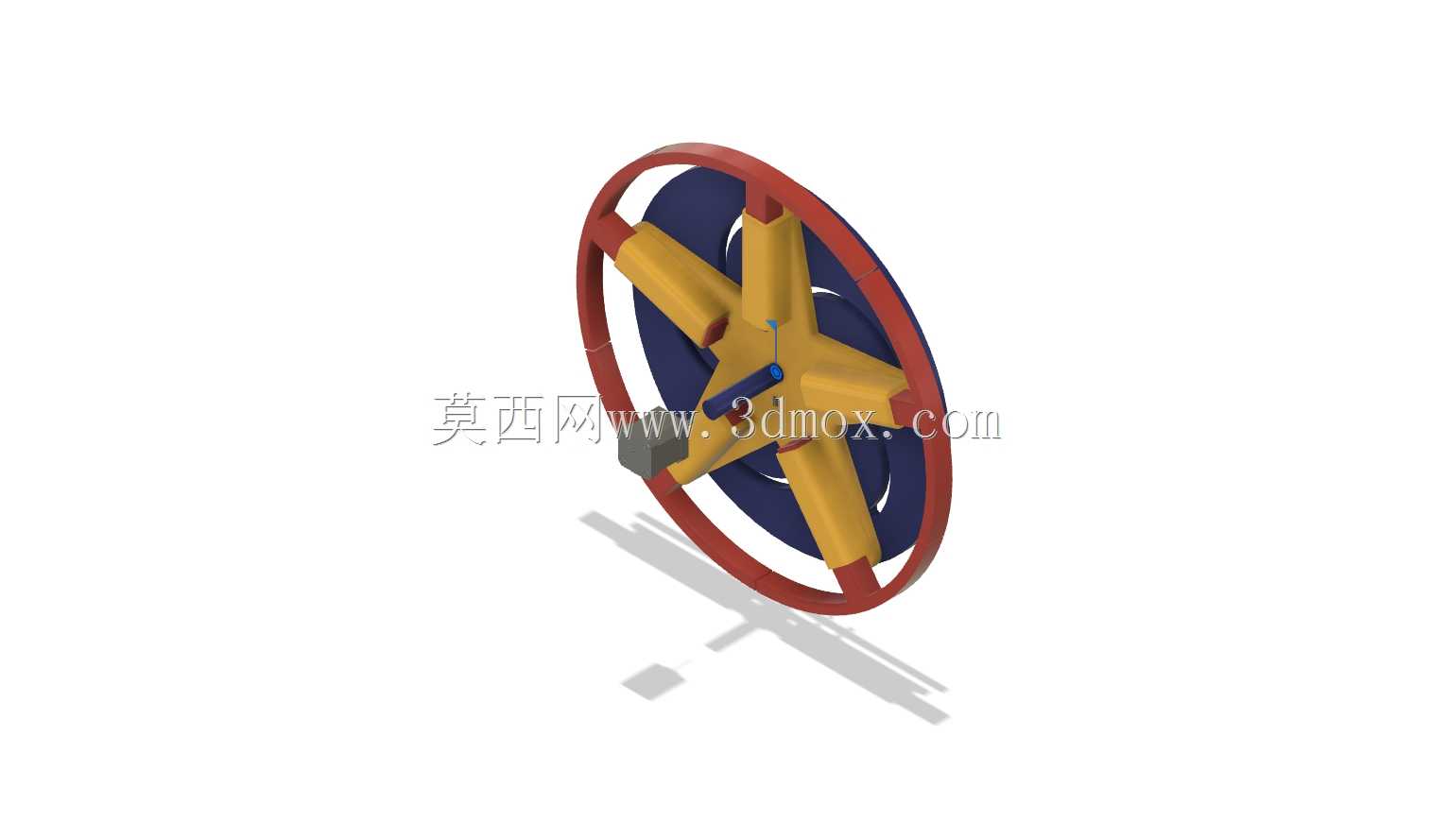

　　该轮式传感构件的设计，最初是为适配窄空间内的走行检测场景，在自动化产线的物料到位检测、AGV小车的辅助走行测距、仓储分拣线的包裹存在性核验场景中，这类带集成传感模块的轮式构件，能在接触被测物体的同时完成走行与信号采集，避免传统光电传感器在粉尘、弱光环境下的误判问题。从结构设计逻辑来看，整体采用外圈环形轮缘搭配五辐星形支撑的布局，轮缘选用耐磨的工程塑料材质，厚度控制在8mm，既保证接触被测面时的耐磨寿命，又不会因轮缘过厚导致整体转动惯量过大，影响微小接触力下的转动响应。星形支撑的五个支臂采用等角度72度分布，每个支臂与中心轮毂的衔接处做了R3的圆角过渡，避免应力集中导致的支臂断裂，中心轮毂位置预留了直径6mm的轴孔，

　　轴孔旁设计了2mm的平键槽，方便与配套的转动轴做周向固定，防止轮体空转影响检测精度。传感模块集成在轮毂侧面的安装位上，安装位做了下沉1.5mm的凹槽设计，模块嵌入后表面与轮毂端面齐平，不会在转动过程中剐蹭周边的安装支架，轮体整体外径控制在120mm，安装时需要预留的轴向空间不超过35mm，径向转动边界距离安装中心不超过65mm，适配多数小型自动化设备的安装空间。在实际使用中，这类轮式传感构件不需要额外的张紧结构，依靠自身重力或者配套的轻载弹簧压在被测走行面上即可，当被测物体移动带动轮体转动时，集成的传感模块可以实时输出转动脉冲信号，换算得到物体的移动距离或者移动速度，相比传统的对射式检测方案，接触式的轮体检测不会受被测物体表面颜色、

　　反光度、环境粉尘浓度的影响，在建材加工、粮食输送、包装分拣这类工况相对复杂的产线上，检测稳定性提升明显。设计过程中特意将星形支臂的截面做了梯形优化，靠近轮毂位置的截面宽度为12mm，靠近轮缘位置的截面宽度收窄到8mm，在保证整体支撑强度的前提下，尽可能降低轮体的整体重量，让轮体在接触力小于0.5N的情况下就能顺畅转动，避免因轮体过重导致接触压力不足出现打滑，影响检测数据的准确性。轮缘的外表面做了细微的网纹滚花处理，滚花深度0.2mm，既不会损伤被测物体的表面，又能增加轮缘与被测面之间的摩擦力，进一步降低打滑概率。
