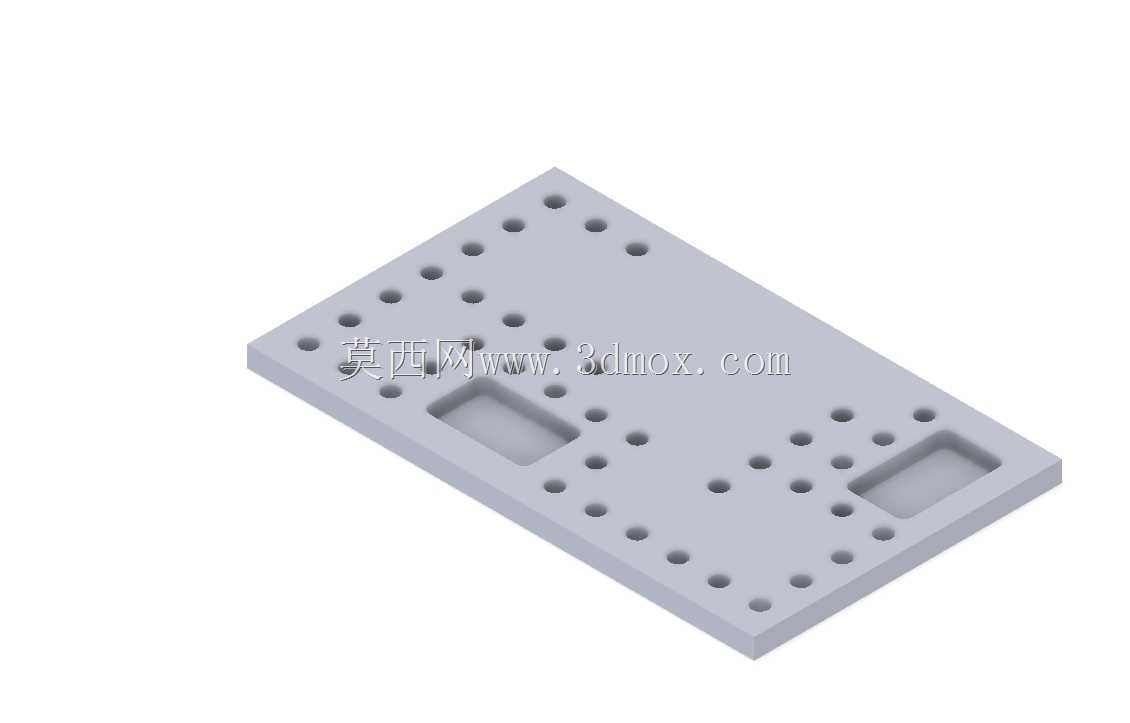

多孔位双凹槽传感器安装基座结构设计

　　这款多孔位双凹槽结构件，是面向工业传感检测场景开发的安装承载基座，日常多应用在自动化产线的视觉检测、位移传感、接近开关布设工位，也可作为小型光学传感模组的集成安装载体，解决多传感单元同步布设时的定位基准统一问题。从实际使用场景来看，这类基座常被固定在输送线侧边的型材支架上，或是装配在检测工位的滑动模组端面，为各类接触式、非接触式传感器提供稳定的安装基准面，避免因安装基座形变、孔位错位导致的检测数据漂移问题。结构设计上，整体采用矩形平板构型，主基准面做了平面度公差约束，保证传感器安装后检测方向的垂直度符合装配要求；板面均匀排布多组标准安装孔位，孔位间距按照常用工业传感器的安装孔距做了适配，既可以单孔独立安装小型圆柱型传感器，

　　也可以通过多孔组合固定方形传感模组，不同孔位的排布预留了走线空间，避免传感器接线与相邻安装部件产生干涉。板面设置的两个矩形沉槽，一方面是为了容纳传感器尾部的接线端子或是凸起的定位凸台，减少装配时的垫片调整工作量，另一方面沉槽的侧壁可以作为辅助定位面，在安装方形传感模块时快速卡入定位，省去反复调整位置的对中步骤。设计过程中优先考虑了安装边界的适配性，整体板厚控制在常规安装座的通用厚度区间，边缘做了倒角处理，避免装配时割伤接线或是操作人员手部，所有安装孔均做了沉孔设计，保证固定螺栓安装后端面不超出基准面，不会影响传感器的贴合安装精度。从安装适配性来看，基座的外围尺寸适配多数中小型检测工位的安装空间，

　　既可以直接通过四角的孔位固定在现有设备的安装面上，也可以搭配转接件固定在圆柱支架、滑动导轨等不同构型的支撑结构上，孔位的通径适配常用的内六角固定螺栓，不需要额外定制特殊紧固件。结构的刚性设计上，通过合理的孔位排布避免了应力集中区域，在保证轻量化的同时，满足常规工业场景下的抗振要求，即使在产线持续运行的振动环境下，也不会出现基座形变导致的传感器位置偏移，保证检测数据的稳定性。
