DMU50V五轴加工中心等轴测结构展示

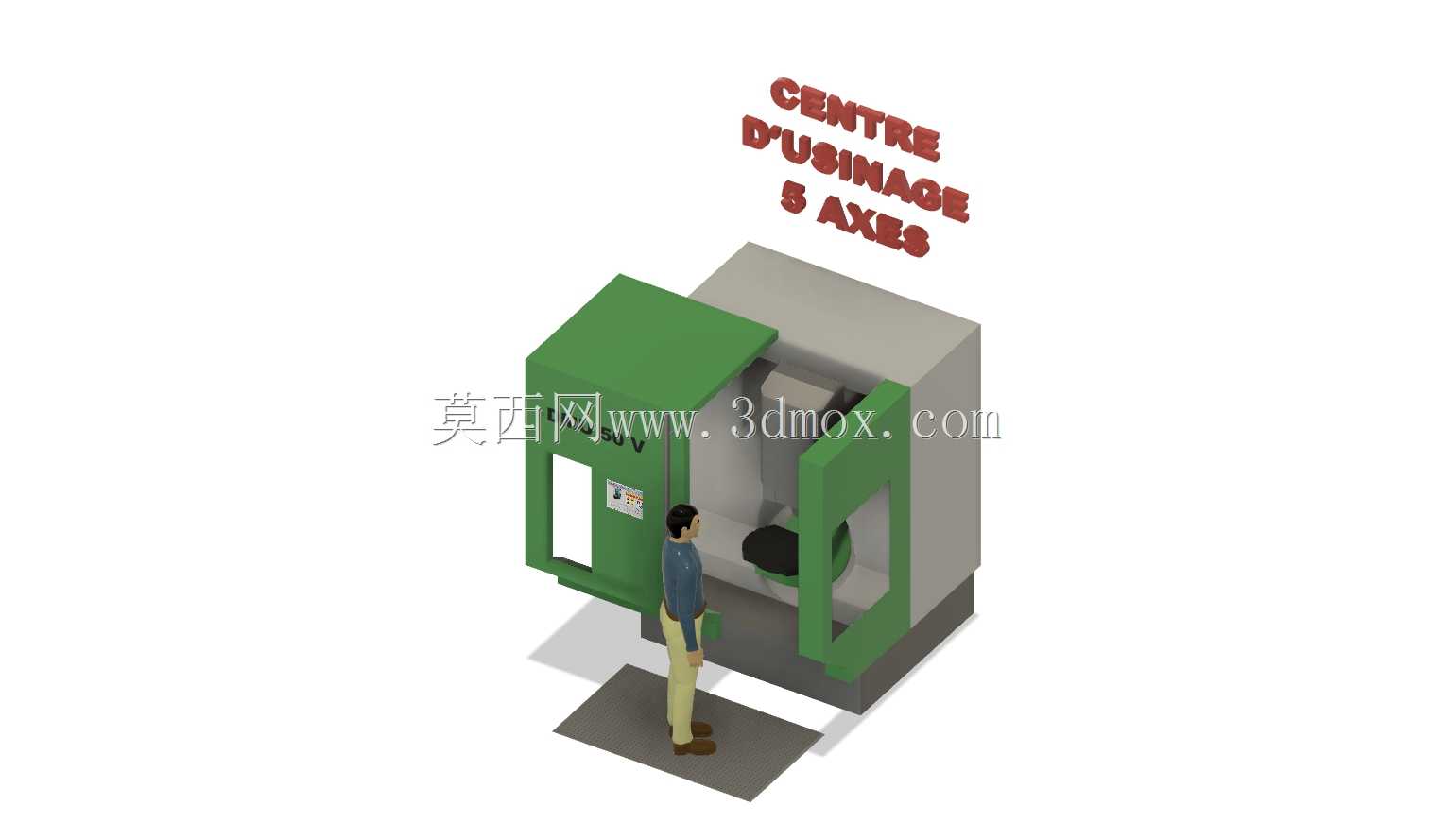

　　在航空航天结构件加工、精密模具型腔铣削、复杂曲面医疗零件制造场景中，五轴联动加工设备的空间可达性直接决定了零件加工的工序集中度与最终形位公差表现。这款五轴加工中心的结构布局采用龙门式框架搭配双摆回转工作台的设计思路，从等轴测视角可清晰观察到，设备的防护外壳采用大开门式结构，操作侧预留了足够的人员操作站位空间，操作人员可在不额外挪动站位的情况下完成工件装夹、对刀操作、加工状态观察等常规作业动作。设备的主轴单元布置在封闭式防护腔的上部区域，可实现X、Y、Z三个直线轴的高速进给运动，搭配回转工作台的两个旋转轴自由度，能够在一次装夹的前提下完成零件五个面的铣削、钻孔、镗孔、攻丝等多工序加工，大幅减少多次装夹带来的定位误差，

　　尤其适合带有空间斜孔、复杂曲面、多面复合特征的零件加工。从建模的尺寸边界来看，设备整体占地尺寸适配常规中小型机械加工车间的布局要求，地面安装区域预留了地脚螺栓的固定点位，设备底部的排屑空间与常规链板式排屑器的安装尺寸完全匹配，无需额外改造车间基础即可完成设备就位。防护结构的设计充分考虑了高速加工过程中的切屑飞溅与切削液防护需求，全封闭的防护腔可将加工过程中产生的切屑与切削液完全封闭在设备内部，避免对车间作业环境造成影响，操作侧的观察窗采用高强度透明防护材料，可在加工过程中清晰观察内部切削状态，同时抵御高速飞出切屑的冲击。设备的操作面板布置在防护门的侧方位置，高度适配站立操作的人机工程要求，操作人员在装夹完成工件后，

　　可就近完成程序调用、参数调整、加工启动等操作，无需长距离移动。主轴端面到工作台面的行程范围覆盖了中小型精密零件的加工尺寸需求，工作台的承重能力可满足常规铝合金、结构钢、高温合金等材质零件的装夹加工要求，回转轴的定位精度可保证多面加工的位置度公差满足精密零件的加工要求。在三维建模过程中，设备的各运动轴行程限位位置、防护门的开合行程、内部管线的布置空间都做了精准还原，可直接用于车间布局规划、加工单元仿真、操作人员培训等场景，帮助工程技术人员在设备进场前就完成布局验证、操作流程模拟等前期工作，减少现场安装调试阶段的方案调整成本。
