小型台式材料拉力测试装置结构设计

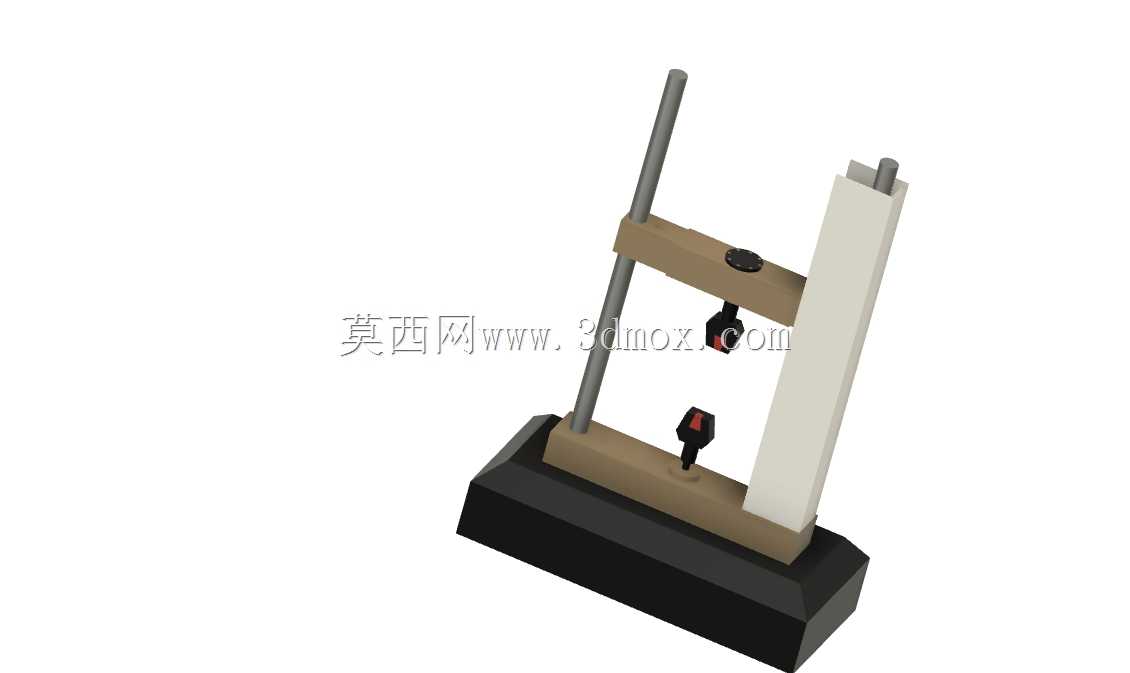

　　这款小型台式力学测试装置，主要面向小载荷材料力学性能检测场景，常见于高校材料实验室小样测试、小型加工企业来料力学抽检、电子元器件引脚拉力验证等场景，可完成薄金属片、塑料样条、细金属丝、小型粘接件的静拉力破坏测试，获取材料抗拉强度、粘接剥离力、焊点拉脱力等核心力学参数。整体采用立式单柱加侧支撑的布局结构，底部为配重式铸铁基座，可在测试过程中提供足够的抗倾覆力矩，无需额外打膨胀螺栓固定在工作台面，适配常规实验室操作台的安装边界，基座底部预留有橡胶减震垫安装槽，可抵消测试过程中样件断裂瞬间产生的冲击振动，避免装置移位或测试数据跳变。传动部分采用单根精密光杆作为升降导向，搭配侧置的立式支撑立柱承担加载反力，

　　相比双柱结构大幅缩小了设备整体占地尺寸，导向光杆表面做硬铬镀层处理，表面粗糙度控制在Ra0.8以下，可保证升降横梁上下移动时的直线度，避免加载过程中出现侧向分力影响测试精度。升降横梁上集成有快换式夹具接口，上下夹具采用对中式夹头设计，上夹头固定在横梁下端，下夹头安装在基座上方的力值感应单元上，夹头的夹紧面做滚花纹理处理，测试小尺寸样件时可通过旋钮锁紧夹头，避免样件在拉伸过程中出现打滑偏移，夹头的同轴度公差控制在0.1mm以内，可有效降低偏心加载带来的测试误差。力值采集模块集成在下夹具与基座的连接位置，可实时采集拉伸过程中的力值变化，输出的信号可直接对接通用数据采集终端，无需额外配置专用采集板卡，降低了装置的配套使用门槛。

　　设计过程中特意将加载手轮（图中未完全展示的驱动端）设置在装置侧方，操作人员站在设备正前方即可完成样件装夹、加载操作、数据读取的全流程，操作动线无遮挡。整体结构的运动部件均做了防脱出限位设计，横梁上升到最高极限位置时会触发机械限位块，避免超行程导致的结构损坏，各连接螺栓均采用内六角圆柱头螺钉，外露表面无突出尖锐棱角，符合实验室设备的安全设计要求。该装置的测试行程可覆盖常规小尺寸样件的测试需求，整体重量控制在单人可搬运的范围内，可根据不同测试场景灵活移动摆放，相比大型万能材料试验机，更适合小批量、小载荷的快速抽检场景，结构件多采用标准型材与通用机加工件制作，后期维护更换配件的成本较低，导向光杆与支撑立柱的装配采用基孔制配合，装配时无需专用工装即可完成整机调试，适合小型单位自行组装使用。
