重型C型螺旋夹紧工装结构设计

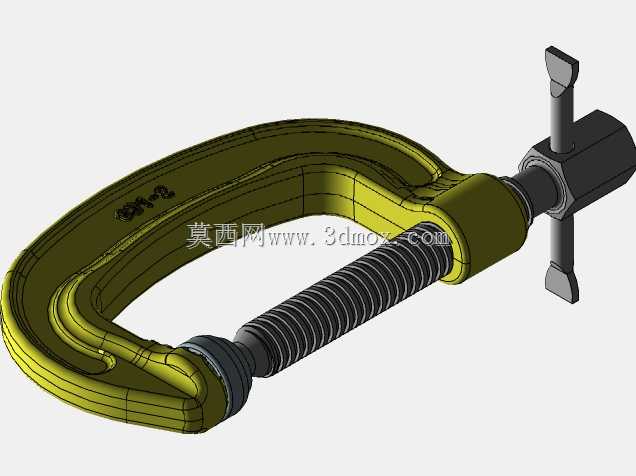

　　这款C型螺旋夹紧件是机械加工、装配工位、焊接作业场景中极为常用的手动夹持工具，整体采用弓形开式框架结构，区别于直压式夹具，其C型开口设计可实现单侧操作空间下的快速跨装，无需从工件两端套入，适配板件叠合、型材对接、工件与工装平台固定等多种作业需求。从结构设计逻辑来看，弓形架体采用渐变截面设计，在夹持受力最大的弓背区域做了加厚圆弧过渡，避免应力集中导致的架体变形，开口内侧的两个承压面做了平行度公差控制，保证夹持时受力均匀，不会出现工件压偏、滑脱的问题。螺旋传动部分采用梯形螺纹副设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨性能更好，可承受更大的轴向夹紧力，螺杆端部配置了活动压头，压头与螺杆端面为球面接触，

　　夹紧过程中压头可自适应贴合工件表面，即使工件被夹持面存在微小角度偏差，也能保证接触面完全贴合，不会压伤工件表面，同时避免螺杆随拧动过程跟转划伤工件。尾部的T型手柄采用对称力臂设计，无需额外辅助工具，手动即可施加足够的夹紧力矩，手柄与螺杆采用插装式连接，可根据作业空间需求更换不同长度的力臂，在狭小空间内可缩短力臂避免干涉，需要大夹紧力时可更换长力臂降低操作强度。从安装边界来看，该款夹具有效开口尺寸适配常规200mm以内厚度的工件夹持，架体外侧轮廓做了全圆弧倒角处理，在流水线工位、手工装配场景中使用时不会剐蹭操作人员或相邻工件，架体表面的氧化处理层可适配车间多油、多切削液的作业环境，长期使用不易锈蚀。在实际生产场景中，

　　这类C型夹常被用于焊接工位临时固定拼接钢板、机加工工位辅助垫高工件定位、装配工位压紧叠合零部件防止移位，也可作为小型工装的快速压紧组件，搭配不同结构的压头可适配异形工件的夹持需求，相比气动、液压夹紧装置，其无需外接动力源，可灵活移动到任意作业点位使用，维护成本极低，仅需定期在螺纹副处涂抹润滑脂即可保证长期顺畅操作。设计过程中重点校核了弓架的弯曲强度与螺纹副的抗剪切强度，保证在额定夹紧力下架体变形量控制在0.1mm以内，不会因夹持力过大出现开口张角过大导致的夹持失效问题，螺杆的行程设计预留了足够的调节余量，可适配不同厚度的工件夹持需求，无需频繁更换夹具规格。
