泵用马达侧连接隔套法兰轴结构

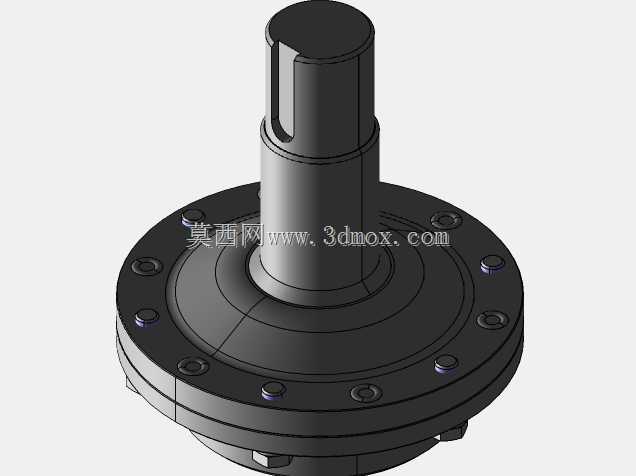

　　这类带法兰安装座的轴类隔套结构，主要配套在容积式泵的动力输入端，承担马达与泵头腔体之间的动力传递、轴向定位以及腔体密封隔离的作用，在化工输送泵、高压柱塞泵、计量泵这类需要将旋转动力从驱动侧导入泵腔的设备上十分常见。从结构设计来看，上部的轴段加工有标准键槽，用来和驱动马达的输出轴孔配合传递扭矩，键槽的尺寸匹配常规液压马达、伺服电机的输出轴公差，装配时不需要额外做轴面改制，直接通过平键就能实现无滑差的扭矩传输。下部的法兰盘沿圆周均匀分布了多组安装沉孔，这些沉孔的位置度公差控制在0.02mm以内，装配时通过内六角螺栓将整个隔套压紧在泵头的端面上，沉孔的深度设计刚好让螺栓头完全没入法兰盘面，不会突出表面干涉后续的防护罩安装。

　　法兰和轴段衔接的位置做了圆弧过渡处理，避免轴段承受交变扭矩时在根部产生应力集中，长期运行下不会出现轴根断裂的失效问题。法兰靠近泵腔的一侧加工有环形密封槽，用来安装O型密封圈，阻断泵腔内输送的介质顺着轴与安装孔的间隙向外渗漏，同时也能阻挡外部的粉尘、水汽进入泵腔污染输送介质。从安装边界来看，上部轴段的直径、伸出长度适配常规75系列马达的输出连接尺寸，法兰盘的外径、安装孔分布圆直径匹配180规格泵头的端面安装尺寸，轴向总长度控制在50mm，装配后马达端面和泵头端面之间的距离刚好预留出密封件、联轴器的调整空间，不会出现轴向顶死或者间隙过大导致的轴系跳动问题。实际选型使用时，要注意轴段的键槽方向和马达输出键的方向对齐，

　　法兰面的密封槽内要安装对应线径的耐介质密封圈，螺栓拧紧时要按照对角顺序逐步加载，避免法兰面受力不均出现翘曲导致密封失效。这类结构的三维建模过程中，重点要保证安装孔的位置度、轴段的同轴度以及密封槽的尺寸精度，因为这些尺寸直接影响后续装配的干涉情况和实际运行的密封、传动效果，建模时可以先绘制轴段的回转轮廓，再拉伸切除出键槽，之后通过圆周阵列生成法兰上的所有安装沉孔，最后做根部的圆角过渡处理，还原实际加工的工艺特征，方便后续做装配干涉检查和工程图导出。
