APEM2600系列翘板摇杆开关结构设计

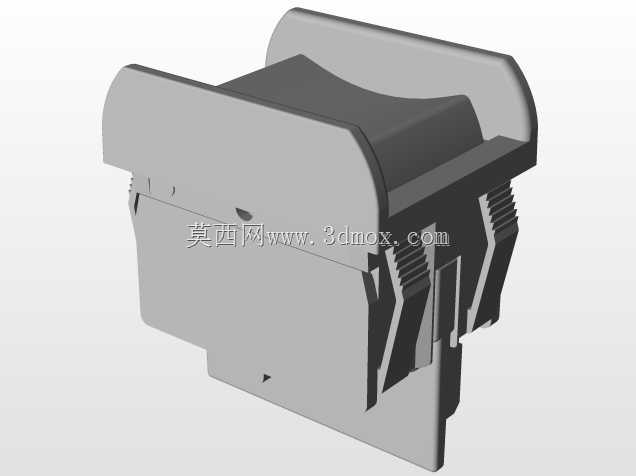

　　这类翘板摇杆开关在工业控制、车载电控、小型机电设备的操作面板上应用十分普遍，日常做设备面板布局设计时经常会碰到这类控件的选型与安装校核工作。从结构设计角度看，这款开关采用卡扣式安装结构，两侧带弹性卡爪，不需要额外的紧固件，直接卡入面板预留的标准开孔即可完成固定，装配效率比螺丝固定的款式高很多，后期维护拆卸也只需要从背面按压卡爪就能推出，适合批量装配的生产线使用。开关的操作端采用弧形翘板造型，表面做了贴合指腹的弧度处理，操作时的按压反馈清晰，不会出现打滑的情况，摇杆的摆动行程做了限位设计，避免过度扳动导致内部触点结构损坏。内部触点采用跷跷板式的通断结构，接触压力稳定，能够在常规低压电控回路里实现可靠的电路通断切换，

　　适配常见的直流控制回路、低压信号回路的通断需求。做三维建模的时候，需要重点关注几个安装边界尺寸：首先是面板开孔的尺寸公差，卡爪的压缩量有明确的适配范围，面板厚度适配常规的1.5mm到3mm冷轧钢板、工程塑料面板，开孔的边角需要做R角处理，避免尖角割伤开关的塑料壳体。其次是开关背部的接线端预留空间，接线端子的伸出长度、接线后的线束弯曲半径都要在布局时留出足够余量，避免面板装配后线束被挤压导致接触不良。另外开关的操作面突出面板的高度做了低轮廓设计，不会因为突出过多导致误触，同时操作时的扳动角度符合人体工程学范围，操作人员长时间操作也不会有明显的不适感。从结构可靠性上看，壳体采用阻燃工程塑料注塑成型，卡爪部位做了加厚处理，

　　反复拆装也不容易出现断裂，内部的触点支撑结构做了防松设计，在设备有常规振动的工况下也不会出现触点误跳的情况。做面板布局建模时，还要注意相邻开关的间距预留，既要保证操作时不会碰到相邻控件，也要兼顾面板的空间利用率，这类标准件的三维模型在做装配干涉检查时作用很大，能够提前发现开孔位置偏差、背部空间不足的问题，避免实际加工面板时出现报废的情况。
