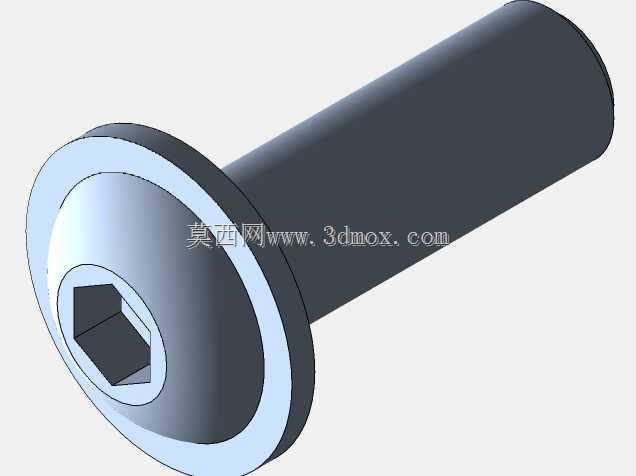

内六角盘头带垫M10镀锌紧固螺钉

　　这类带法兰面的内六角盘头螺钉，在自动化装配线、工装夹具、钣金机柜、输送线机架的拼接场景里使用频率极高，相比普通沉头螺钉，它的盘头搭配一体式法兰垫结构，不需要额外加装平垫圈，装配时能直接增大螺钉头与被连接件表面的接触面积，降低接触面的压应力，避免拧紧过程中刮花镀锌钣金、铝合金型材的表面涂层，尤其适合表面处理要求较高的设备外装部位。从结构设计逻辑来看，内六角驱动的形式能承受比十字槽、一字槽更大的拧紧扭矩，装配时批头不容易滑出，适合电动、气动工具的快速批量装配，在空间受限的安装位里，内六角扳手可以从垂直方向伸入操作，不需要预留扳手侧向转动的大空间，这一点在紧凑的设备内部走线架、传感器安装支架的固定场景里优势非常明显。螺钉公称直径为M10，

　　螺杆长度30mm，安装时需要注意被连接件的通孔直径建议控制在10.5-11mm之间，法兰面的外径比普通圆柱头螺钉大出近40%，如果是安装在厚度1.5mm以下的薄钣金上，不需要额外加装补强衬板，法兰面的承压范围就能覆盖钣金的受力区域，避免拧紧时螺钉头压穿薄板。表面的光亮镀锌处理，能满足常规室内工业环境的防锈需求，在没有强腐蚀、高湿度的车间环境里，表层锌层的钝化膜可以隔绝空气与水汽接触基材，长期使用不会出现锈迹污染设备表面的问题。设计这类螺钉的三维模型时，需要重点还原内六角孔的深度与对边尺寸公差，法兰面与螺杆衔接处的退刀槽结构也要准确建模，否则后续做装配干涉检查时，会出现螺钉与安装孔位的虚拟装配错位，影响整机BOM的统计准确性。

　　实际选型时，要注意这类盘头螺钉不能用于需要沉头埋入的安装场景，它的头部是突出安装面的，适合对表面平齐度没有强制要求的框架连接、外部护板固定、气动元件安装座锁紧等工况，拧紧扭矩建议控制在22-28N·m之间，既能保证足够的锁紧力，又不会因为扭矩过大导致螺杆拉长滑牙，或是法兰面压溃被连接件的表面。
