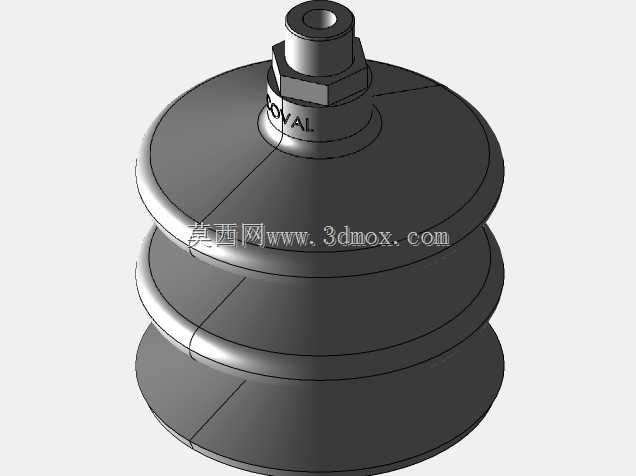

COVAL波纹式真空吸盘执行元件结构

　　在自动化产线的物料搬运环节，真空吸盘作为末端执行器的核心接触部件，其结构设计直接决定了异形、曲面工件的吸附稳定性，这款多波纹结构的真空元件，正是针对不平整表面、带轻微弧度工件的取放需求开发的结构方案。从实际应用场景来看，这类波纹吸盘常部署在食品包装线的软袋物料取放、3C行业的弧面屏幕转运、钣金加工的凹凸板材上下料工位，相比平口吸盘，多层波纹结构带来的轴向伸缩余量，能够补偿工件表面的高度差，避免硬接触导致的工件刮伤，同时在机械手快速移位的过程中，波纹段的弹性形变可以缓冲瞬时冲击力，降低真空泄漏的概率。从设计思路上看，这款吸盘顶部采用带外六角限位的螺纹连接结构，安装时可以通过扳手卡紧六角位完成紧固，

　　避免旋转安装时吸盘本体跟转导致的密封面错位，顶部的外螺纹接口适配标准气动快插接头，能够直接对接常用规格的真空气管，不需要额外定制转接件，大幅降低现场安装的适配成本。吸盘主体采用三层波纹的褶皱结构，每层褶皱的壁厚经过梯度设计，靠近安装端的褶皱壁厚更大，保证整体连接刚性，靠近吸附端面的褶皱壁厚更薄，能够更好地贴合工件表面的微观不平整，即使工件表面存在0.5mm以内的局部凹凸，也能通过端面褶皱的形变完成密封，不需要额外增加浮动接头补偿安装误差。从安装边界来看，这款吸盘的最大外径适配对应规格的吸盘支架安装孔位，轴向完全压缩后的总长度、完全伸展后的行程参数，能够匹配常见机械手末端的Z轴行程余量，设计选型时不需要额外预留过大的运动空间，

　　在紧凑布局的多工位转盘设备上也能完成部署。吸附端面采用圆弧过渡的唇边设计，接触工件时唇边会在负压作用下均匀外翻，增大与工件的接触面积，即使是表面带轻微脱模斜度的注塑件、带浅压纹的包装纸盒，也能形成可靠的密封腔，不会因为局部接触缝隙导致真空度不足掉件。在实际工况使用中，这类波纹吸盘的回弹特性能够适配机械手快速取放的节拍要求，当吸盘下压接触工件时，波纹段收缩提供缓冲，不会因为下压量过大压损薄壁工件，提升易碎、软质工件搬运的良品率，相比单层波纹吸盘，三层结构的侧向摆动补偿量更大，在机械手斜向取件、工件定位存在轻微偏差的场景下，依然能够完成可靠吸附，降低产线对工件定位精度的严苛要求，减少定位工装的制造成本。
