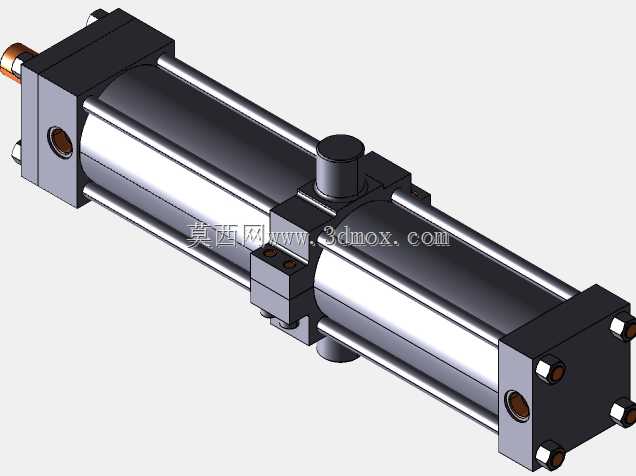

帕克NFPA标准单杆液压缸结构设计

　　这款单杆液压缸遵循NFPA标准设计，是液压系统中完成直线往复做功的核心执行部件，在各类工业液压回路中承担着将液压能转化为机械能的作用，广泛适配机床工装夹紧、自动化生产线工位推移、重型设备载荷举升、工程机械动作驱动等场景，只要是需要稳定直线推力输出的液压传动工位，都能见到同结构产品的应用。从结构设计逻辑来看，这款缸采用拉杆式装配结构，四根贯通式拉杆将缸筒、前后端盖牢牢锁紧，这种结构的优势在于装配公差可控，后期拆解维护密封件时无需破坏主体结构，端盖与缸筒的同轴度可以通过拉杆的预紧力均匀调整，避免偏载造成的杆密封过早磨损。缸体两端预留的标准安装接口，支持中间耳轴、法兰安装、脚座安装等多种固定方式，其中间位置的MT4耳轴安装座，

　　允许缸体在工作过程中随负载摆动，适配存在小角度位移的传动工位，避免活塞杆承受径向弯矩，延长密封与导向带的使用寿命。活塞杆端采用外螺纹连接结构，可根据负载端的连接需求搭配不同规格的连接叉、法兰盘，无需对杆端进行二次加工即可完成装配，杆表面做了硬化处理，粗糙度控制在适合密封件长期工作的区间，能有效降低防尘圈、杆密封的摩擦损耗。缸筒内壁采用高精度珩磨工艺，内孔圆柱度公差控制在极小范围内，保证活塞在缸内往复运动时不会出现卡滞，活塞上的支撑环、密封件、缓冲件依次排布，在行程末端可实现柔性缓冲，避免活塞撞击端盖产生冲击噪音与结构损伤。从安装边界来看，这款缸行程为500mm，选型时需要预留足够的安装空间，不仅要考虑缸体本身的总长，

　　还要核算活塞杆完全伸出后的总长度，同时预留管路连接的操作空间，耳轴安装时需要保证两侧耳轴的支撑座同轴度，避免安装错位造成杆部偏磨。油口设置在前后端盖的侧面，采用标准管螺纹接口，管路排布时可以根据设备的走线方向选择侧接或者后接，不会与周边结构产生干涉。在实际设备选型中，这类NFPA标准缸的互换性极强，不同厂商同规格的产品安装尺寸完全统一，设备维护更换时无需重新调整安装位，能大幅缩短停机维护时间，缸体的额定工作压力覆盖常规工业液压系统的常用压力区间，可根据负载需求匹配对应的系统压力，无需额外定制缸体强度。
