液压臂铰接连接支座结构设计

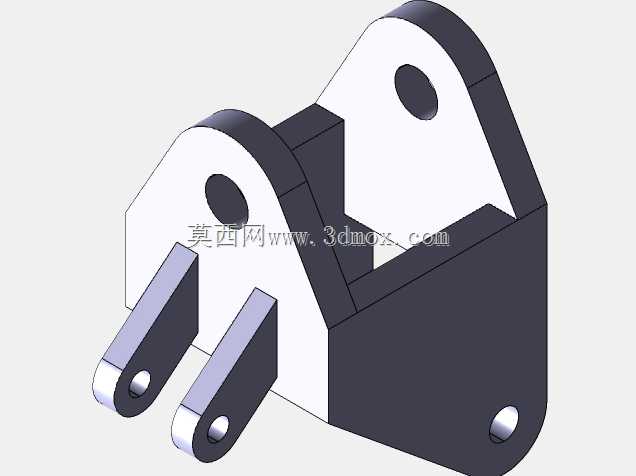

　　在工程机械液压执行机构的设计体系中，铰接连接支座是连接液压臂杆与固定端、传递作业载荷的核心承载部件，其结构合理性直接决定整套液压臂的运动稳定性与服役寿命。这类支座的设计首先要匹配液压臂的摆动行程边界，两个平行设置的铰接耳板需预留足够的销轴穿装间隙，同时要保证耳板的同轴度公差控制在合理范围，避免销轴装配后出现卡滞、偏磨的问题，影响DMU运动仿真中动作的流畅性。从实际应用场景来看，这类支座广泛应用在工程机械的动臂连接、工装夹具的翻转驱动、自动化设备的摆臂执行端，作业过程中需要同时承受液压杆输出的轴向推力、臂杆摆动带来的径向剪切力，以及变幅过程中产生的交变冲击载荷，因此在结构设计时，支座的底座部分设置了多组安装孔位，

　　可通过螺栓紧固在主机架的安装面上，孔位的分布间距充分考虑了机架型材的安装边界，避免出现安装干涉。设计过程中，支座的主体采用一体化铸造成型后再做机加工的工艺路线，耳板与底座的过渡位置设置了大圆弧过渡结构，有效降低应力集中系数，避免交变载荷下过渡位置出现疲劳裂纹。耳板上的销轴孔设计有衬套安装台阶，可镶嵌耐磨铜衬套，减少销轴转动过程中的基体磨损，后期维护仅需更换衬套即可，大幅降低运维成本。底座的承载面做了铣平处理，保证与机架安装面的贴合度达到85%以上，避免螺栓紧固后出现支座倾斜，导致铰接轴线偏移。在运动匹配层面，两个耳板的间距需要与液压臂杆端的连接叉宽度精准适配，预留0.2-0.5mm的装配间隙，既保证臂杆摆动时无卡滞，

　　又不会因间隙过大产生晃动冲击。整个支座的外形轮廓充分考虑了液压臂全摆角范围内的运动包络，不会与周边的管路、护板等部件发生干涉，在DMU运动校核过程中，可完整模拟液压臂从最小收起到最大伸展的全行程动作，验证各位置的间隙是否满足设计要求。从安装边界来看，支座的整体高度、耳板的中心高度都需要匹配液压杆的安装距参数，保证液压杆在全行程范围内的伸缩比处于合理区间，避免出现油缸过行程或者推力不足的问题。这类结构的设计没有冗余的装饰特征，所有的几何特征都服务于承载与装配需求，壁厚的设置根据载荷分布做了差异化处理，耳板位置壁厚满足剪切强度要求，底座位置壁厚满足抗压与螺栓连接的强度要求，在保证结构强度的前提下尽可能控制整体重量，符合工程机械轻量化的设计趋势。
