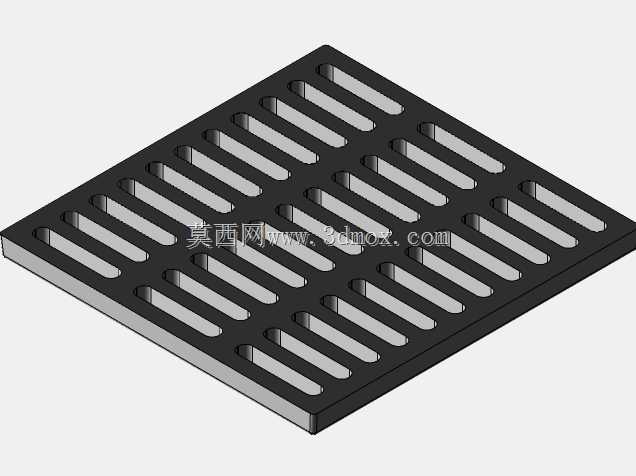

21英寸铸铁沟槽格栅排水构件

　　这类铸铁沟槽格栅常应用于市政道路侧边排水、厂区车间地面排污、商用建筑户外散水等场景，作为排水系统的外露承载构件，既要满足日常行人、轻型车辆通行的承重需求，又要保证足够的通水间隙避免落叶、杂物堵塞排水通道。本次设计的21英寸规格对应公称尺寸540mm，适配同宽度的预制混凝土沟槽或成品树脂沟槽安装，安装边界需匹配沟槽顶部的支撑台阶，格栅侧边预留的搭接余量可保证放置后无翘曲、无异响，承重后受力均匀传递到沟槽侧壁，不会出现局部应力集中导致的断裂问题。从设计思路来看，主体采用铸铁材质一体铸造成型，格栅条的排布间距经过反复校核，既保证过水断面面积满足区域排水流量要求，又避免间隙过大导致高跟鞋卡滞、小物件掉落的问题，格栅表面做了防滑纹理处理，

　　雨天通行时可降低行人滑倒的风险。不同于普通冲压钢板格栅，铸铁材质的抗腐蚀性能更优，在长期接触雨水、路面融雪剂、厂区轻度腐蚀性废水的环境下，使用寿命远高于普通钢制构件，无需频繁更换维护。在结构细节上，格栅背部设置了横向加强筋，对应日常通行的轮压受力路径布置，在不额外增加整体壁厚的前提下提升了整体抗弯强度，有效控制构件自重的同时满足C25级别的承重要求，安装时无需额外紧固件，直接放置于沟槽支撑台阶即可，后期清理沟槽时可直接掀开，运维操作十分便捷。针对不同项目的沟槽宽度差异，同系列构件可调整整体长宽尺寸适配不同安装场景，本次建模的540mm规格是北美区域市政项目的常用尺寸，对应北卡罗来纳州区域的常规排水沟槽设计标准，

　　建模过程中还原了铸件的拔模斜度、铸造圆角等工艺特征，所有安装配合面的尺寸公差均参考铸铁件通用公差标准设定，可直接用于工程选型参考、施工模拟排布，也可作为同类型格栅产品改型设计的基础模型，结构设计人员可在此基础上调整筋条排布、承重等级，适配不同场景的使用需求。
