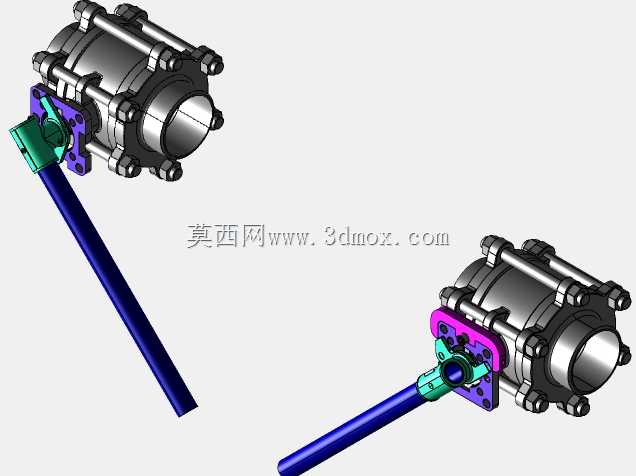

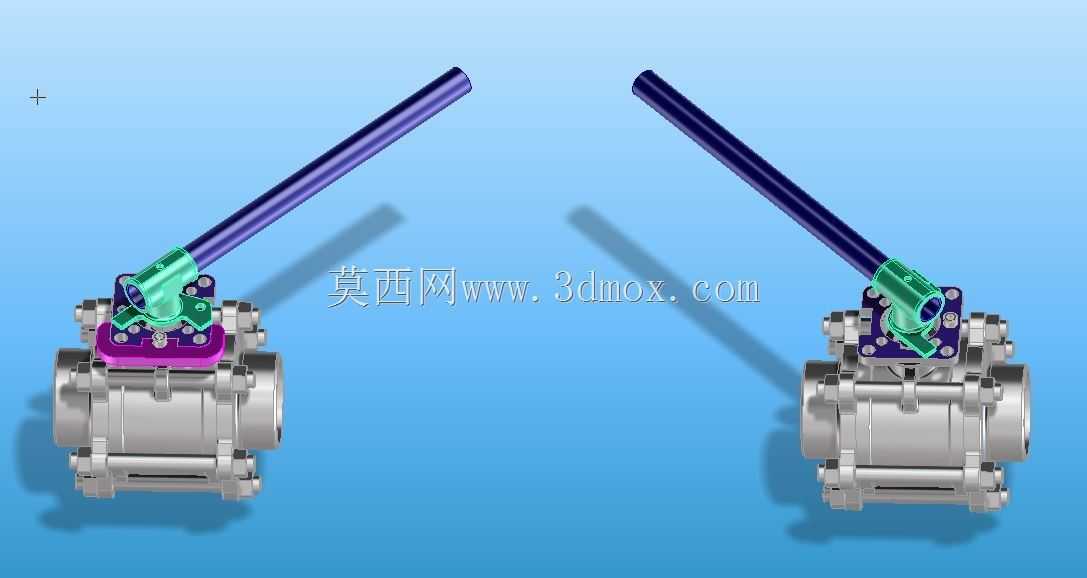

DN80带对称手柄三片式全流道球阀

　　这款三片式结构的DN80通径球阀，在化工流体输送、食品级物料管线、中小型市政给排水支路、工业设备冷却循环管路中都有广泛适配场景，区别于常规单手柄球阀，左右对称的手柄设计专门针对安装空间受限、操作位双向可达的工况做了适配，比如并排布置的管排间隙、靠墙安装的管线侧方，操作人员无需绕到固定操作侧，从管线左右任意一侧都能完成启闭操作，大幅降低狭窄空间内的阀门操作难度。从结构设计来看，三片式阀体采用螺栓对夹连接，中法兰位置的密封垫预留了均匀的压缩余量，装配时无需额外调整密封面平行度，相比两片式球阀，三片式结构在后期维护时无需将阀体从管线上完全拆下，松开中法兰连接螺栓即可取出阀芯、阀座组件进行检修更换，能大幅缩短管线停机维护的时间。

　　全流道的内部通道设计，通径与连接管线的内径完全一致，流体经过阀门时不会出现通径缩颈带来的压损激增问题，对于输送含微小固体颗粒的浆料、高粘度流体的工况，能有效减少介质在阀腔内部的滞留堆积，降低阀座卡涩、密封面磨损的风险。手柄与阀杆的连接采用扁方加定位销的结构，相比普通方榫连接，能避免大扭矩操作时出现手柄打滑、阀杆磨损的问题，左右对称的手柄在阀杆90度旋转的两个极限位置都设置了硬限位，能保证阀门完全开启、完全关闭的位置精度，避免操作时出现过位导致的密封面损伤。安装边界上，DN80的对焊连接端尺寸匹配标准SCH40壁厚的钢管，阀体总宽度、手柄伸展后的最大回转半径都做了紧凑化设计，并排安装时相邻阀门的中心距可控制在180mm以内，不会出现手柄干涉的问题，阀杆填料位置预留了注脂孔，长期使用出现微漏时可在线补充密封脂，无需拆解阀门即可完成密封维护。
