带气动执行机构的对焊连接三通球阀结构

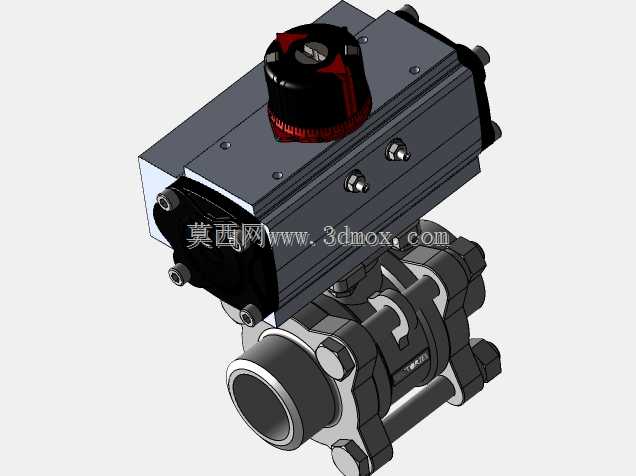

　　在化工流体输送、制药洁净管路、水处理工艺管线的工况选型中，这类集成气动执行机构的三通球阀一直是管路切换、介质分流合流的核心控制元件，本次呈现的结构为DN32通径的对焊连接款式，配套ACTREG系列DA型双作用气动执行机构，整套结构的建模完全按照实际装配约束搭建，可直接用于管路布局的干涉校验、执行机构配套选型的空间校核工作。从实际使用场景来看，这类球阀多用于需要快速切换管路流向的工位，比如纯水系统的支路切换、腐蚀性介质的流程换向，相比螺纹连接的款式，对焊连接的结构能承受更高的管路压力，也避免了螺纹密封在长期温度交变下出现的渗漏问题，适配的工况压力等级可以覆盖多数中低压工业管路的使用需求。设计层面上，整套结构采用三件式阀体设计，

　　阀体拆分后可以单独更换密封副，不需要把整个阀门从管路上切割下来就能完成维护，这点在连续生产的工艺线上实用性很强；上方的气动执行机构通过方形阀杆连接结构和阀芯联动，连接位设置了防转定位台阶，避免长期开关动作下阀杆出现窜动、偏磨的问题，执行机构顶部的限位指示结构可以直观反馈阀门的开关状态，方便现场巡检时快速判断工位状态。从安装边界来看，DN32通径的对焊端外径匹配常规无缝钢管的焊接尺寸，执行机构的整体宽度、顶部高度都按照实际产品的安装尺寸还原，建模时预留了执行机构气源接口的操作空间，在做管路三维布局的时候，可以直接套用这个模型校验周边管线、支架的安装间隙，避免现场安装时出现执行机构和旁边的管道、支吊架碰撞的问题。结构细节上，

　　阀芯的流道做了全通径设计，介质流经时的阻力损失更小，不容易在阀腔内部残留介质，对于洁净度要求高的制药、食品类管路也能适配；密封副采用软密封结构，开关扭矩更小，配合双作用气动执行机构可以实现秒级的开关动作，满足工艺系统快速联锁切断、切换的控制要求，建模时还原了阀体连接螺栓、密封垫片的全部细节，甚至执行机构上的调节螺钉、气源接口的位置都和实物一致，不管是用来做方案演示的装配动画，还是做备件测绘的参考都完全适用。
