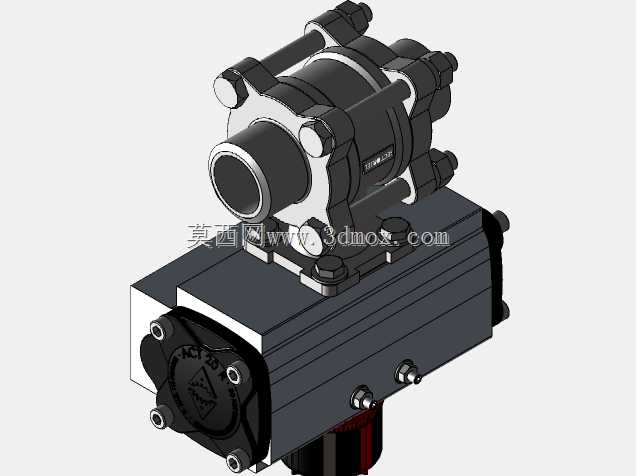

带气动执行器的三片式对焊球阀结构

　　这款三片式对焊球阀搭配ACTREG系列气动驱动单元，在化工流体输送、市政水处理、洁净蒸汽管网这类需要频繁启闭的工况中适配性极强，相比手动球阀，它能接入DCS控制系统实现远程通断操作，在易燃易爆的化工车间还可搭配防爆电磁阀实现安全联锁，避免人工现场操作的安全隐患。从结构设计来看，三片式阀体的拆分结构是核心设计亮点，阀体分为中间阀体段与两侧连接端盖，检修时无需将整阀从管路上切割拆除，只需松开连接螺栓即可取出阀芯、阀座组件进行密封件更换，大幅降低管线运维的停机时长，这点在连续生产的流程工业场景中优势格外突出。气动执行器采用双活塞齿轮齿条传动结构，输出扭矩平稳，能在0.4-0.7MPa的常规仪表气源压力下稳定驱动DN25通径的阀芯旋转，

　　执行器与阀体的连接支架采用ISO5211标准安装接口，后期如果需要更换执行器品牌或者加装限位开关、电磁阀附件，无需重新加工连接法兰，直接适配标准配件即可。安装边界方面，该阀采用BW对焊连接形式，焊接端尺寸匹配DN25公称通径的Schedule40标准钢管，焊接时需要注意对阀芯、阀座做隔热保护，避免高温焊渣烫伤密封件导致内漏；执行器顶部预留了阀位指示器安装位，可直观反馈阀门当前的启闭状态，侧面的气源接口采用G1/8标准内螺纹，适配常规仪表气管快速接头。从流道设计来看，全通径的阀芯结构让流道阻力与同通径直管基本一致，不会造成介质压降过大，也不容易在阀腔内部残留介质，适合输送有洁净度要求的流体或者含少量细小颗粒的介质，

　　阀座采用增强聚四氟乙烯材质，密封性能可靠，适用的介质温度范围覆盖-20℃到180℃，能满足多数常规工业流体的控制需求。建模过程中严格还原了执行器与阀体的连接同轴度要求，支架的定位销孔、螺栓孔位置完全匹配实际产品的安装公差，能直接用于管线布置的干涉检查，也可作为阀组集成设计的基础模型使用，在做三维管线排布时，可以直接调用该模型核对安装空间，预留出执行器的操作维护空间以及气源管路的布线空间，避免后期现场安装出现空间不足的问题。
