12伏直流26.5升流量隔膜增压泵

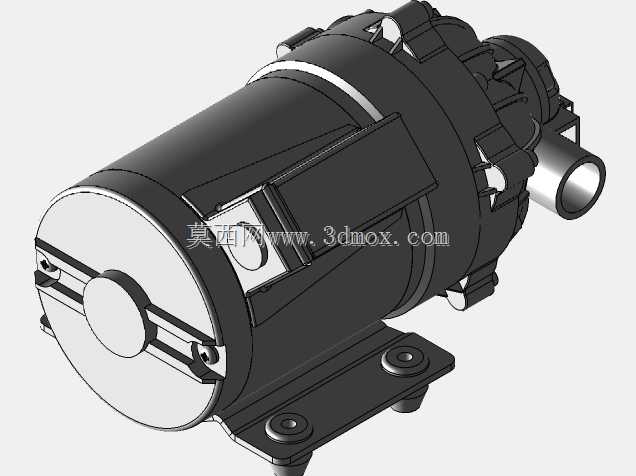

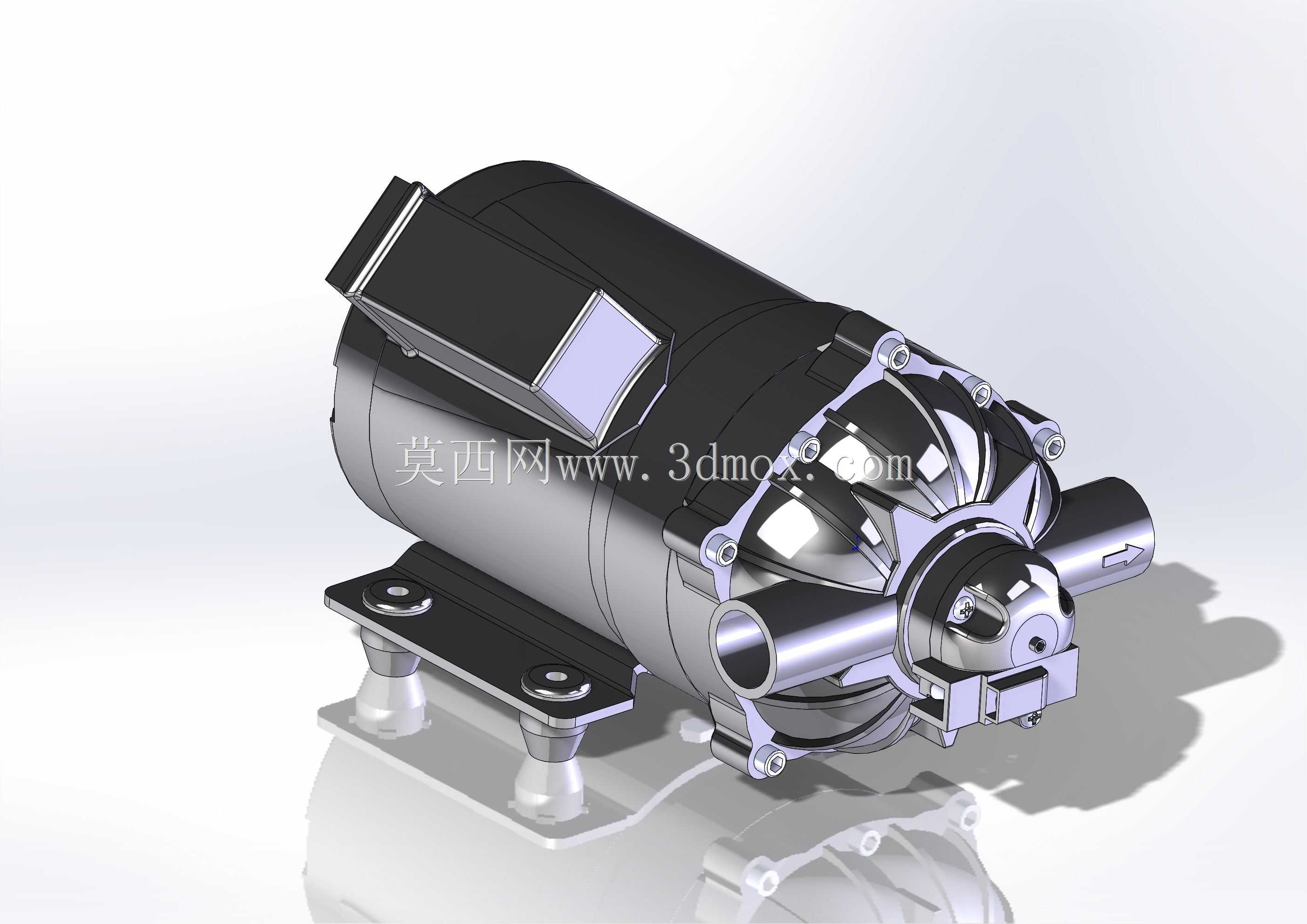

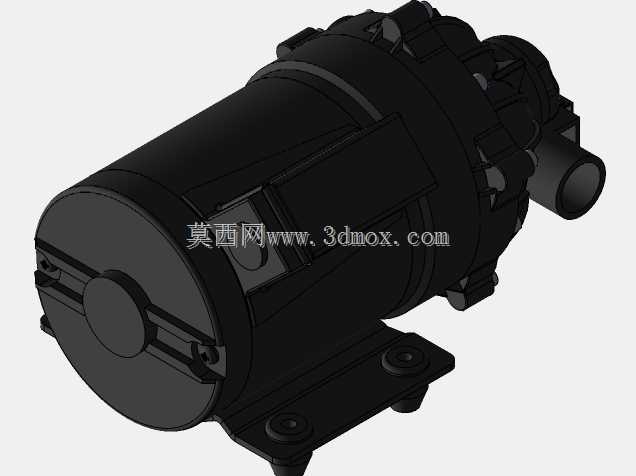

　　这款直流隔膜泵的三维结构完整呈现了小型流体输送设备的典型布局，主体由驱动电机段、隔膜泵头段、进出液接口以及一体式安装底座构成，整体采用同轴卧式排布，电机壳体与泵头壳体通过周向螺栓紧固连接，既保证传动同轴度，也便于后期拆解维护隔膜组件。在车载供水场景中，这类泵常布置于旅居车净水管路、小型农用喷雾机组或者移动式清洗设备内部，依靠12伏直流供电即可独立工作，不需要依赖工频交流电源，适配野外作业、车载改装等离网使用环境。泵头侧的两个轴向接口分别对应进液与出液方向，接口采用标准外螺纹结构，可直接对接软管接头或者硬管管路，减少现场管路改制工作量；泵头内部的偏心轮带动隔膜做往复运动，在腔体内形成交替负压与正压，配合单向阀片完成流体吸入与加压输出，

　　相比叶轮式泵体，隔膜结构能够在小流量区间维持稳定输出压力，同时具备一定干转耐受能力，降低短时缺水导致的部件损坏风险。从安装边界来看，底部的冲压成型支架向两侧延伸出安装耳，每个安装耳上开设通孔，可通过螺栓直接固定在设备基板或者车架平面上；支架与电机壳体之间设置有减震垫，能够吸收泵体运行时的往复振动，避免振动直接传递至安装基面引发管路共振或者噪音放大。设计时将电机散热壳体的筋条沿轴向布置，在有限外形尺寸内增大散热面积，保障连续运行时绕组热量能够及时散出；电机尾部的电气接线盒采用凸起式防护结构，接线端子内置在盒体内，可降低淋水、粉尘对接线部位的侵蚀，适配潮湿或者多尘的安装工况。泵头与电机连接法兰处设置定位止口，装配时可快速实现两者对中，

　　避免偏心装配导致的隔膜偏磨、运行噪音增大等问题；泵头端盖采用多颗螺栓均匀锁紧，能够承受额定输出压力下的腔体载荷，同时在需要更换阀片、隔膜等易损件时，可按顺序松开螺栓完成端盖拆卸，不需要将整泵从设备上完全拆除，提升现场维护效率。在结构建模过程中，各部件的配合关系均按照实际装配逻辑搭建，减震垫的压缩量、螺栓的穿入空间、接口的扳手操作空间都做了对应预留，设计人员可直接将该泵模型嵌入整机管路布局中，校核与周边水箱、管路、电气元件的位置干涉，也可依据安装耳孔位尺寸反向设计设备安装基板的固定孔位，缩短整机开发阶段的部件选型与布局迭代周期。
