手动高压软管卷盘手摇收纳装置

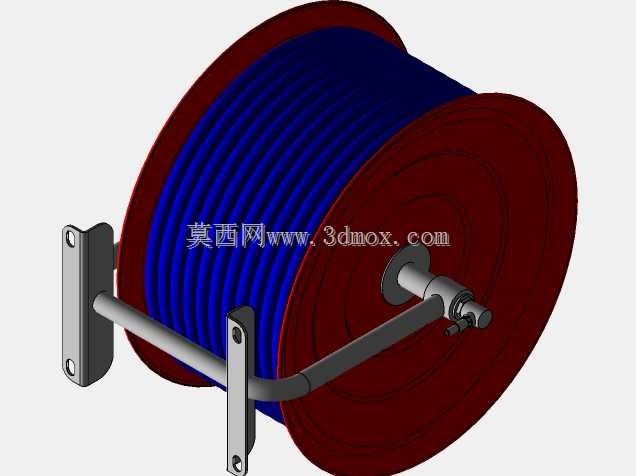

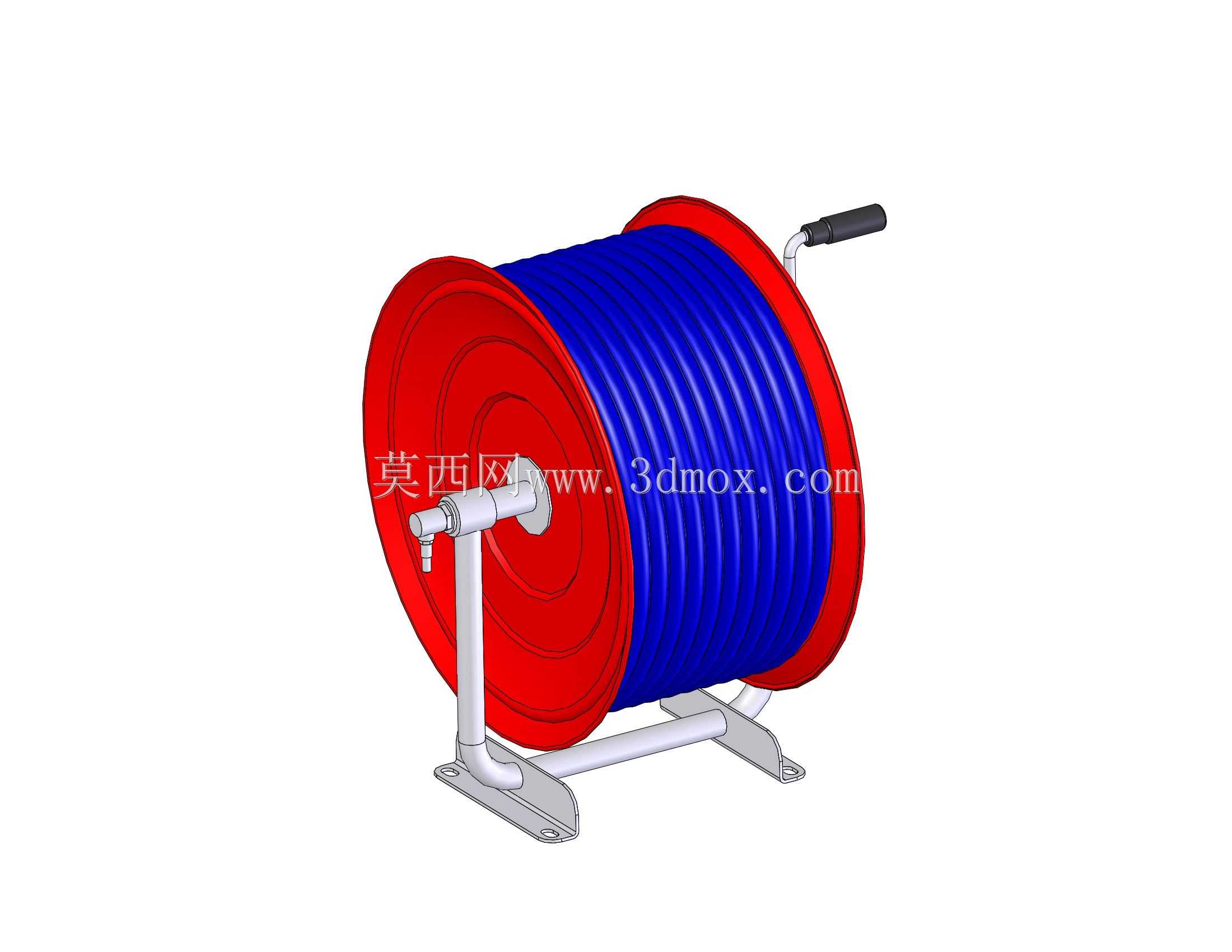

　　该模型呈现的是一种手动驱动的软管卷盘，常用于需要在固定点位收放高压软管的作业现场。卷盘本体采用双侧圆盘夹持卷筒的结构，两侧红色挡板形成对缠绕层的侧向约束，避免软管在多层排列时向两侧滑脱或出现乱绳。卷筒中部为蓝色缠绕区域，表面可容纳较长的高压胶管，适合冲洗、输水、低压流体输送或车间临时供液等场景。

　　从实际使用角度看，这类卷盘的核心价值在于把散乱的软管整理成可控的回转体。作业人员通过侧方摇柄输入扭矩，摇柄经过简单的回转支撑带动卷筒旋转，从而将软管逐层卷回；需要拉出时，则可直接拖拽软管，使卷筒反向转动。摇柄位置设置在卷盘侧面，操作高度与站立姿态相匹配，握持段为黑色防滑手柄，便于在戴手套或手部沾水的情况下施力。

　　支架部分采用金属管焊接或折弯成型，底部带有安装脚板，脚板上开设固定孔，可通过螺栓将整机固定在墙面、车架、设备基座或地面平台上。这种落地/壁挂两用的安装边界，使卷盘既能作为固定工位的管路收纳终端，也能集成到移动清洗小车、维修服务车或小型工程机械上。支架与卷筒之间设置回转支承轴，轴端结构承担径向载荷，保证卷盘在满管状态下仍能平稳转动，不出现明显偏摆。

　　设计上，卷筒直径与软管弯曲半径需要匹配。若卷筒过小，高压胶管在反复卷绕中会产生过大的弯折应力，加速内层增强层疲劳；若卷筒过大，则会增加整机外形尺寸和材料成本。该模型在轮盘直径、轴向宽度和支架高度之间取得平衡，使软管能够以较合理的曲率缠绕，同时控制整体占地。进出管接口位于支架侧下方，便于与固定管路连接，减少随卷筒转动而产生的管路扭转。

　　在结构细节方面，双侧挡板外缘形成完整防护圈，既可以保护缠绕中的软管不受外部碰撞，也能在搬运或安装时避免人员被旋转部位夹伤。支架的弯折过渡区承担主要弯矩，底部脚板扩大了支撑面，降低满卷状态下的倾覆风险。摇柄与卷筒之间的连接简洁可靠，没有复杂的离合或弹簧回卷机构，因此维护点较少，适合潮湿、粉尘或户外等环境条件相对粗放的场合。

　　从选型角度看，这类手动卷盘适用于对自动化程度要求不高、但对管路整理和作业效率有明确要求的场所。它不需要气源、电源或液压马达驱动，依靠人力即可完成收放，故障源少，成本可控。与电动卷盘相比，其结构更简单；与完全手工盘绕相比，它能显著降低软管扭结、拖地磨损和接头污染的概率。

　　三维建模时需要重点表达卷筒、挡板、支架、摇柄、安装脚板和管接头之间的装配关系。回转副应围绕卷筒轴线建立，确保摇柄转动能够真实带动卷筒旋转；缠绕层可按多层螺旋排列示意，以直观反映软管容量和轴向占用空间。安装边界方面，应关注底部孔位间距、支架外伸尺寸、摇柄旋转包络以及软管引出方向，避免在实际布置中与墙面、相邻设备或操作人员通道发生干涉。整体结构紧凑，功能明确，是一种典型的管路收纳与现场作业辅助装置。
