BHT三轮代步车车架结构设计

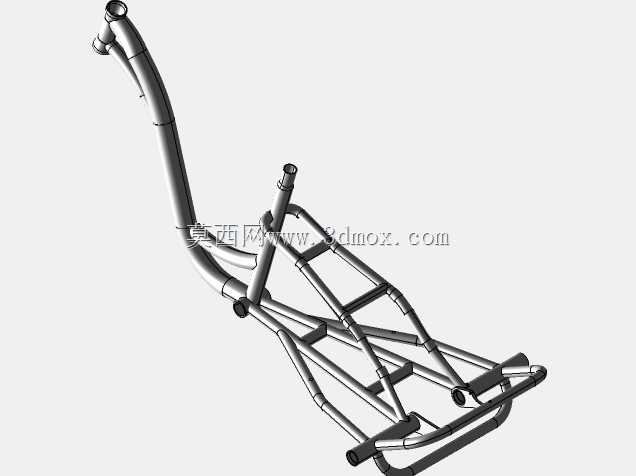

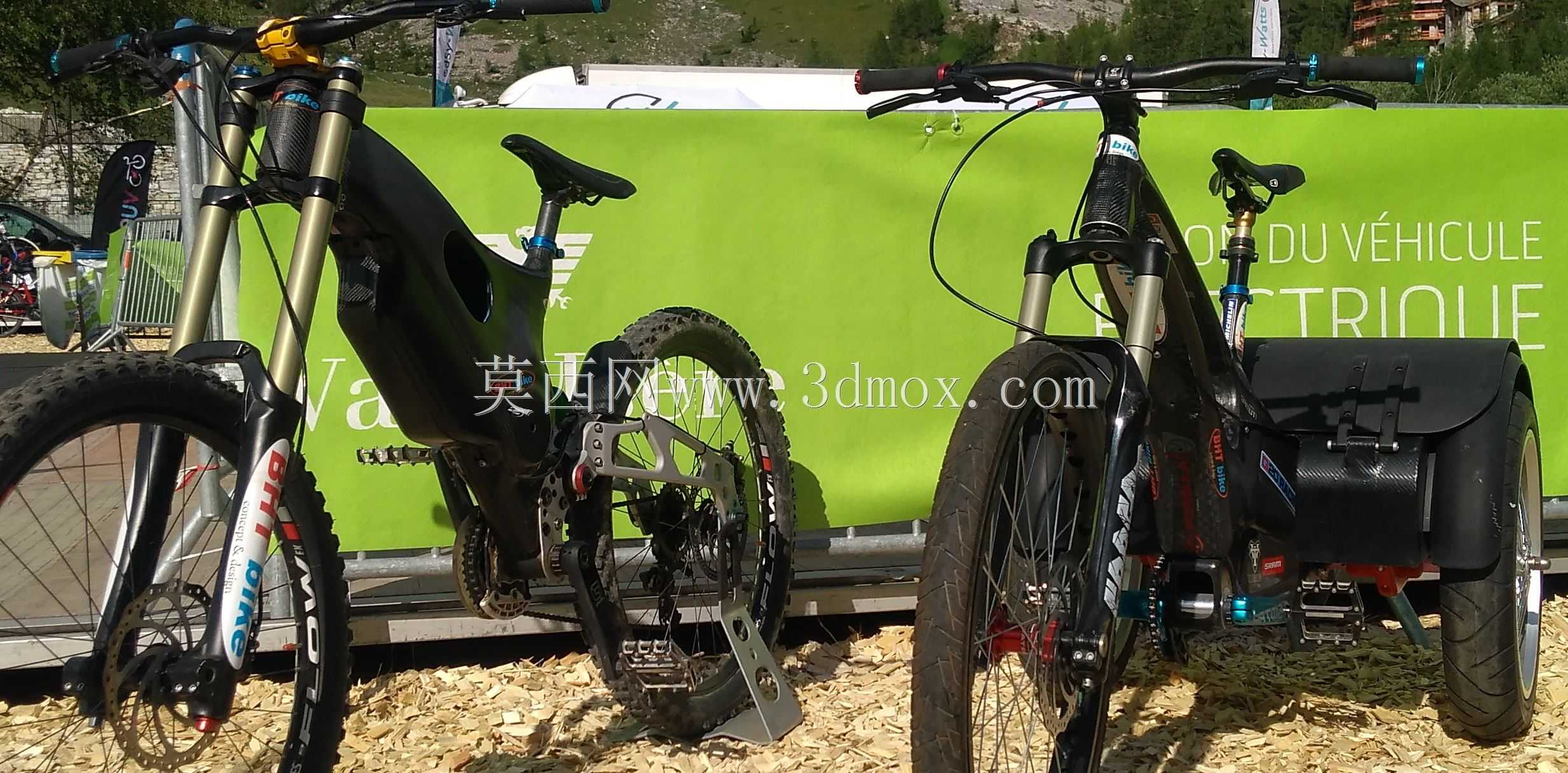

　　该结构围绕小型三轮代步车的承载主体展开，重点处理转向立管、主梁弯管、后支撑段以及上部覆盖件安装区域之间的空间关系。车架前部采用两根上扬并向前收拢的管材，形成类似自行车前三角的受力通道，用于承接转向柱载荷，并把前轮受到的冲击传递到中部主梁。中部主梁以低重心方式向后延伸，在乘员坐姿下方形成连续支撑，同时向两侧分出支管，连接后轮安装点和上部覆盖件固定点。这样的布置既保留了三轮车所需的稳定性，也为电池、控制器或储物空间预留出中部区域。

　　从实际使用场景看，这类车架多用于短途代步、社区通行或轻型载人载物车辆。车辆在低速转向、过坎、单侧轮压过凸起时，车架会承受不对称弯矩；后部承载时，后支撑段还会承受明显的垂向载荷。因此，建模时不能只把管材看作外观线条，而应把每一段弯管的走向、接头位置和焊接边界作为传力路径来检查。前立管与主梁交汇处是转向载荷集中区，后段支管与主管交汇处则承担乘员和后部覆盖件的复合载荷，这些区域在三维结构中需要保留足够的搭接长度，避免出现管口正对薄壁、焊缝过短或应力方向突变的问题。

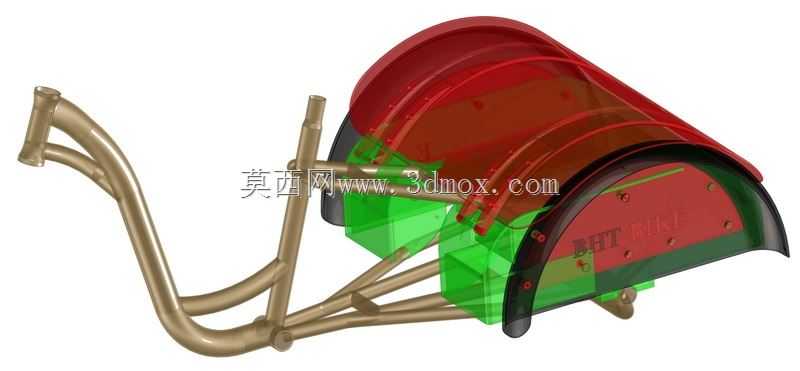

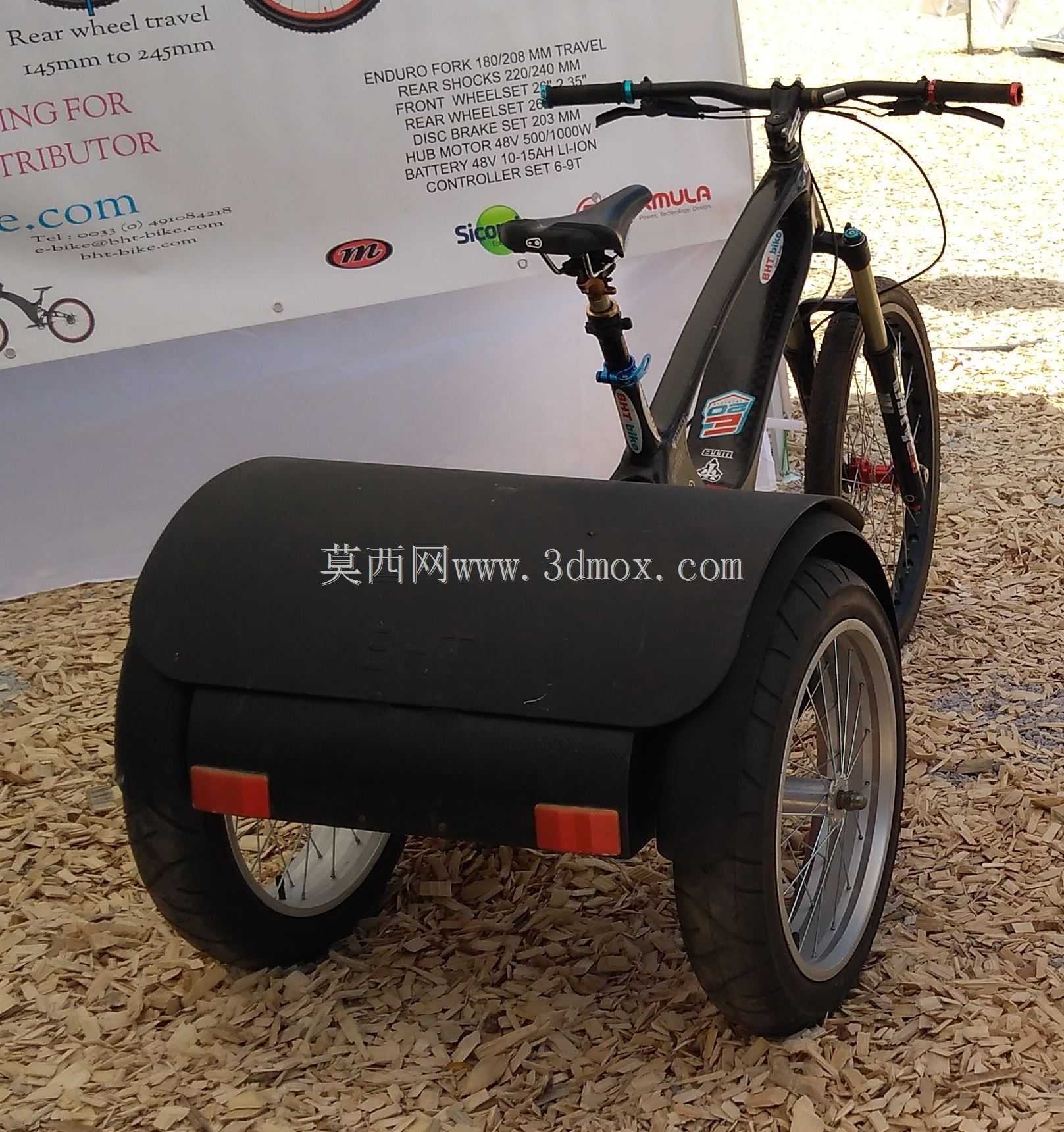

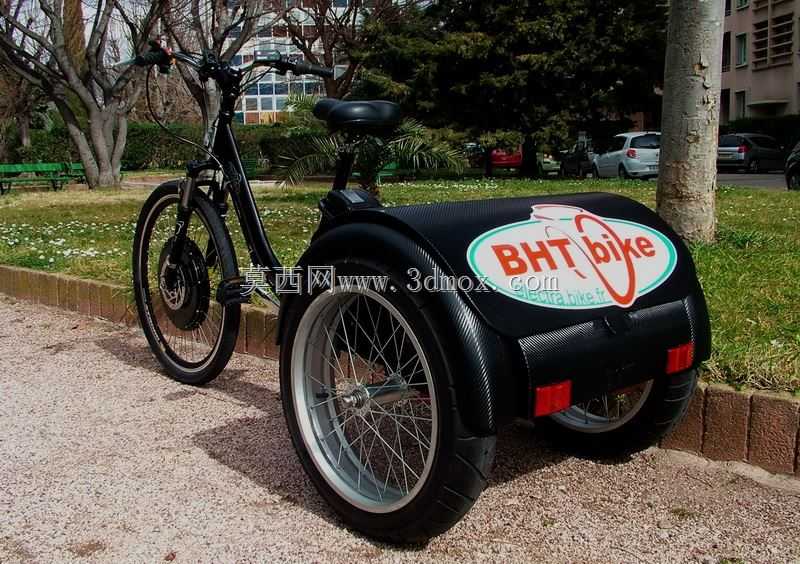

　　上部红色半透明部分表达的是覆盖件或顶棚的安装包络，绿色实体则对应内部安装座、支撑块或附件占位。通过这种透明与实体结合的方式，可以在未完成整车装配前检查覆盖件与金属骨架之间的干涉关系。覆盖件前缘靠近转向区域，需要确认转向极限位置下不与立管、线束或操纵件发生摩擦；后部弧形边界则要与乘员背部、后部灯具或尾板安装位协调。绿色安装块的位置说明上部覆盖件并非单纯包覆外壳，而是通过多点固定与车架形成整体，这对控制骑行中的振动和异响很关键。

　　设计思路上，该车架没有采用复杂的冲压箱体结构，而是以圆管弯曲和焊接组合实现，制造成本较低，修形方便，适合小批量车型开发。圆管截面在各个方向上抗弯能力较均衡，弯曲后能够顺应整车造型；但在需要安装平面的位置，仍需通过补块、支座或局部加强片形成螺栓连接面。模型中可见多处横向和斜向支管，它们的作用不仅是造型支撑，更是把前立管、主梁和后安装点连接成稳定的空间桁架。支管角度不宜随意设定，应结合管材弯曲工艺、焊接可达性以及后续总装工序确定。

　　关于外形尺寸与安装边界，前部立管角度决定了转向拖距和操控手感，立管高度则影响车把安装位置与驾乘姿势。主梁上弯段需要避开前轮转向和减震行程，下弯段则关系到踏板高度与乘员脚部空间。后部两支承点之间的宽度影响后轮布置、差速机构或轮毂电机安装，也决定了整车侧倾稳定性。上部覆盖件安装点应尽量落在主管或支管交汇处，而不是悬空在单根管壁中部；若必须在管跨中固定附件，则应增加衬板或支座，以分散局部压紧力。

　　在三维建模过程中，应优先建立车架中心线骨架，再以骨架驱动管材外径、弯曲半径和接头位置。这样调整轴距、立管倾角或后部宽度时，相关覆盖件和安装座能够同步更新。弯管半径需要结合管径和加工能力设定，过小的弯曲半径会导致外侧减薄、内侧起皱；过大则会浪费空间并削弱造型紧凑性。焊接接头处应保留合理的坡口和搭接关系，避免在数字模型中出现管材仅仅视觉相交、实际无法满焊的情况。

　　从装配角度看，车架是整车基准件，前转向系统、后轮轴、座椅、覆盖件、电气件都以它为定位依托。建模时应把关键安装孔做成可追溯的特征，并在孔位周围预留工具操作空间。前部线束若沿主管走向布置，需要与覆盖件内表面保持间隙；后部若安装电机或控制器，支撑面应考虑散热、维护拆卸和防水方向。对于覆盖件与车架之间的缓冲，可以在绿色安装块位置加入橡胶垫或衬套，以降低金属骨架与塑料外壳之间的硬接触。

　　总体而言，该结构的价值在于把三轮车的承载骨架、造型包覆和附件安装统一在同一空间模型中进行校核。它不是单纯展示弯管外观，而是通过管材走向、支撑点分布和覆盖件包络，呈现出低速三轮代步车在稳定性、制造工艺和驾乘布置之间的平衡。结构设计人员可在此基础上继续细化壁厚、接头加强、安装孔位和焊接工艺，也可据此调整轴距、轮距和覆盖件分块，以满足不同车型的总装要求。
