90毫米规格三轮车法兰轮毂结构

　　该轮轴连接结构主要面向低速三轮运载车辆的行走轮系装配场景，常见于厂区短途转运电动三轮车、小型农用货运三轮、场地观光代步三轮的前轮或后轮承载位，核心作用是实现轮体与驱动半轴、转向节轴的刚性对接，传递整车承重与行驶扭矩，同时为轮辋安装提供精准的定位基准。从实际装车工况来看，这类带法兰的轮毂结构需要同时承受垂直方向的满载载荷、起步与制动时的轴向冲击，以及转弯过程中产生的径向倾覆力矩，因此对接面的螺栓孔位同轴度、法兰端面的平面度都直接影响轮体运转的平顺性，若孔位偏差过大，装车后会出现轮辋偏摆、轮胎异常磨损，甚至连接螺栓受剪断裂的故障。

　　设计阶段优先确定的是90毫米的轴向安装跨度，这个尺寸直接决定了轮毂在轴上的有效支撑长度，跨距过小会导致轴承支撑间距不足，轮体受力后悬臂端挠曲量增大，跨距过大则会额外增加轮系整体宽度，挤占车身底盘的布置空间。结构上采用分段式轴套配合两端法兰的布局，中间轴段为核心的轴承安装位，表面预留的台阶用于限定轴承内圈的轴向位置，避免车辆颠簸时轴承出现窜动；两端法兰盘沿圆周均匀分布螺栓过孔，孔位数量与排布半径匹配常用三轮车轮辋的安装孔距，装配时螺栓从法兰侧穿入轮辋安装孔，配合防松螺母锁紧，可保证大扭矩传递下连接面不发生滑移。

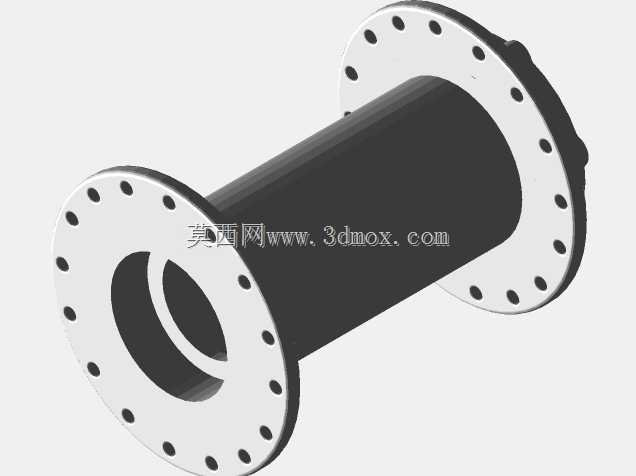

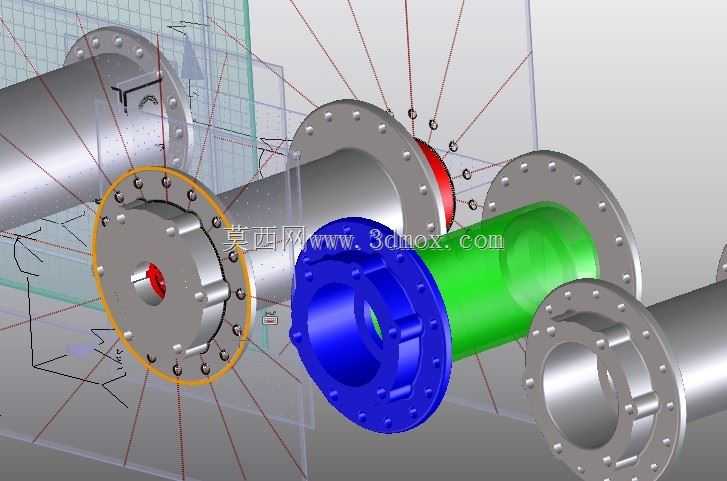

　　不同配色的分段结构对应不同的功能分区，蓝色端为靠近车架侧的固定法兰，主要承担与桥壳或转向节的对接定位，其端面加工有定位止口，装配时止口嵌入桥壳的对应凹槽内，可快速完成同轴度找正，降低现场装配的调校难度；绿色段为轮毂的主体轴身，内部为通孔设计，既可以穿过驱动半轴实现扭矩传递，也可在从动轮工况下穿入固定心轴，通过内部预装的轴承实现轮体自由转动；银色法兰端为外侧轮辋安装面，端面粗糙度要求高于内侧法兰，保证轮辋安装后与轮毂轴线完全垂直，减少轮胎运转时的端面跳动量。

　　从安装边界来看，法兰盘的外圆直径需要小于轮辋的中心避让孔直径，保证轮毂可以完全嵌入轮辋中心腔体内，不会出现装配干涉；轴身的外径尺寸匹配常用的深沟球轴承或圆锥滚子轴承内径，轴承选型可根据车辆额定载重调整，重载场景下可在轴身内布置双轴承支撑，进一步提升承载能力；法兰上的螺栓孔孔径略大于连接螺栓外径，既可以补偿少量的加工位置误差，也能在装配时微调轮辋的周向位置，保证轮胎动平衡达标。

　　结构设计中还充分考虑了后期维护的便利性，轴身外侧预留的轴承拆卸台阶，可使用拉马直接顶压台阶将旧轴承拔出，无需敲击法兰端面造成零件变形；法兰盘上额外设置的工艺孔，既可以作为装配时的吊装对位孔，也可在维护时穿过撬棍辅助盘动轮体，方便检查制动间隙与轮胎磨损情况。整个结构没有多余的复杂曲面，所有加工面均为回转体特征，可直接通过普通车床完成车削加工，法兰孔位采用钻床一次装夹加工完成，生产工艺成熟，制造成本可控，适合批量配套生产。
