大齿数自行车传动链轮组结构设计

　　这套链轮结构主要面向人力代步车辆与轻型改装传动场景，在常规自行车、三轮代步车以及低速链传动机构中承担动力传递与转速转换作用。其核心价值在于通过较大的从动链轮齿数，降低后轮端的输入扭矩需求，让骑行者在重载、爬坡或者长距离匀速行进时获得更省力的传动比，同时也能适配小齿数主动盘的组合方案，拓展整车的变速范围。

　　从实际功能来看，链轮并非独立工作，而是与配套链条、花鼓、车架后叉以及张紧构件共同组成完整链传动系统。轮齿的廓形直接决定链条啮合的平稳性，齿距偏差过大或者齿侧间隙不合理，都会在运转中出现跳齿、异响甚至链条卡滞。该结构采用标准链节节距匹配设计，每一个齿槽都对应链条滚子的落入轨迹，啮合过程中滚子先沿齿面滑入槽底，再随链轮转动平稳带出，减少多边形效应带来的速度波动。多层齿盘同轴布置的形式，还能让不同直径的链轮分别对应不同传动比，配合前拨或后拨机构完成挡位切换，覆盖平路高速巡航与低速负重牵引的不同工况。

　　设计思路上，首先要确定的是齿数与节距的匹配。大齿数链轮的优势在于单圈转动可带动更多链节通过，等效放大从动端转速；但齿数过多也会增大整体外径，带来与车架、辐条、轮胎甚至护板的干涉风险。因此在建模阶段需要先锁定安装基准：中心孔与花鼓轴颈的配合尺寸、固定螺栓孔的分布圆直径、链轮与车架后叉端面的轴向间隙，这些边界条件决定了轮盘的可用径向空间。在此基础上再排布齿圈，保证齿根圆与辐条之间留有足够安全距离，避免颠簸工况下链条抖动剐蹭辐条。

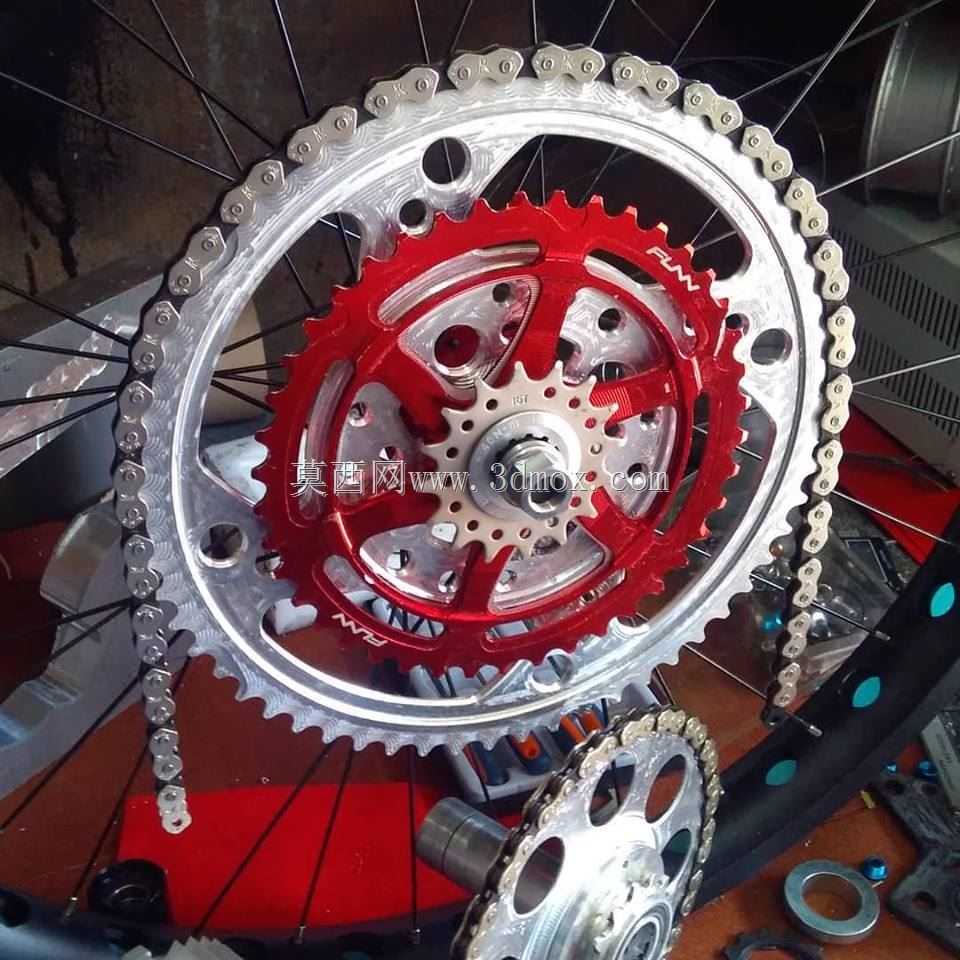

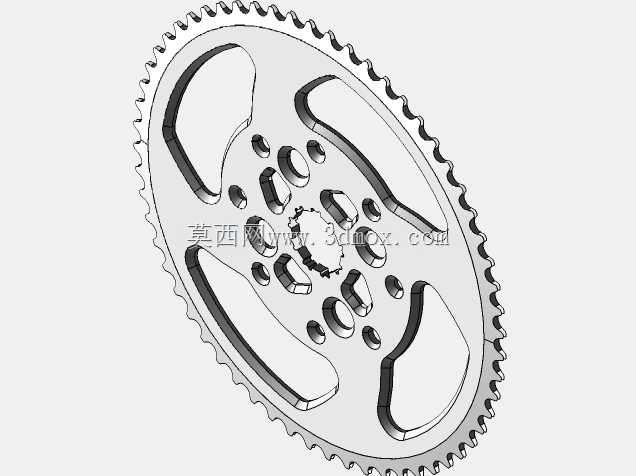

　　结构强度方面，链轮并非简单的实心圆盘。图中可见多层盘片采用镂空与辐板式结合的构型，这种设计一方面去除非承力区域的多余材料，降低旋转件的惯量，让起步与变速响应更轻快；另一方面通过在盘片上布置加强筋与过渡圆角，保证齿圈在链条拉力反复作用下不会出现翘曲变形。红色中间盘片与银色外齿圈的分层结构，还隐含了不同功能分区：外层直接与链条接触，需要更高的表面硬度与耐磨性；内层主要承担连接与支撑，可在保证刚性的前提下优化重量。齿根处的圆弧过渡尤为关键，链条拉力会在齿根形成弯曲应力集中，若过渡半径过小，长期交变载荷下容易萌生疲劳裂纹。

　　外形尺寸与安装边界是这类零件落地时最容易出问题的环节。链轮中心到齿顶圆的径向尺寸，必须与车架后下叉、后上叉的空间校核，同时还要考虑轮胎宽度与挡泥板位置。轴向厚度则关系到链条线与前齿盘的对中度，若偏距过大，链条在斜拉状态下会加剧侧板与齿侧的磨损。安装孔位需要与花鼓法兰或飞轮座精准对应，螺栓锁紧后链轮端面的跳动量要控制在合理范围内，否则每转一圈链条都会周期性松紧变化。此外，链轮与链条包角的大小也影响传动能力，包角过小会导致啮合齿数不足，急加速时容易打滑；设计中通常要保证至少有数个齿同时与链条接触，以分散接触应力。

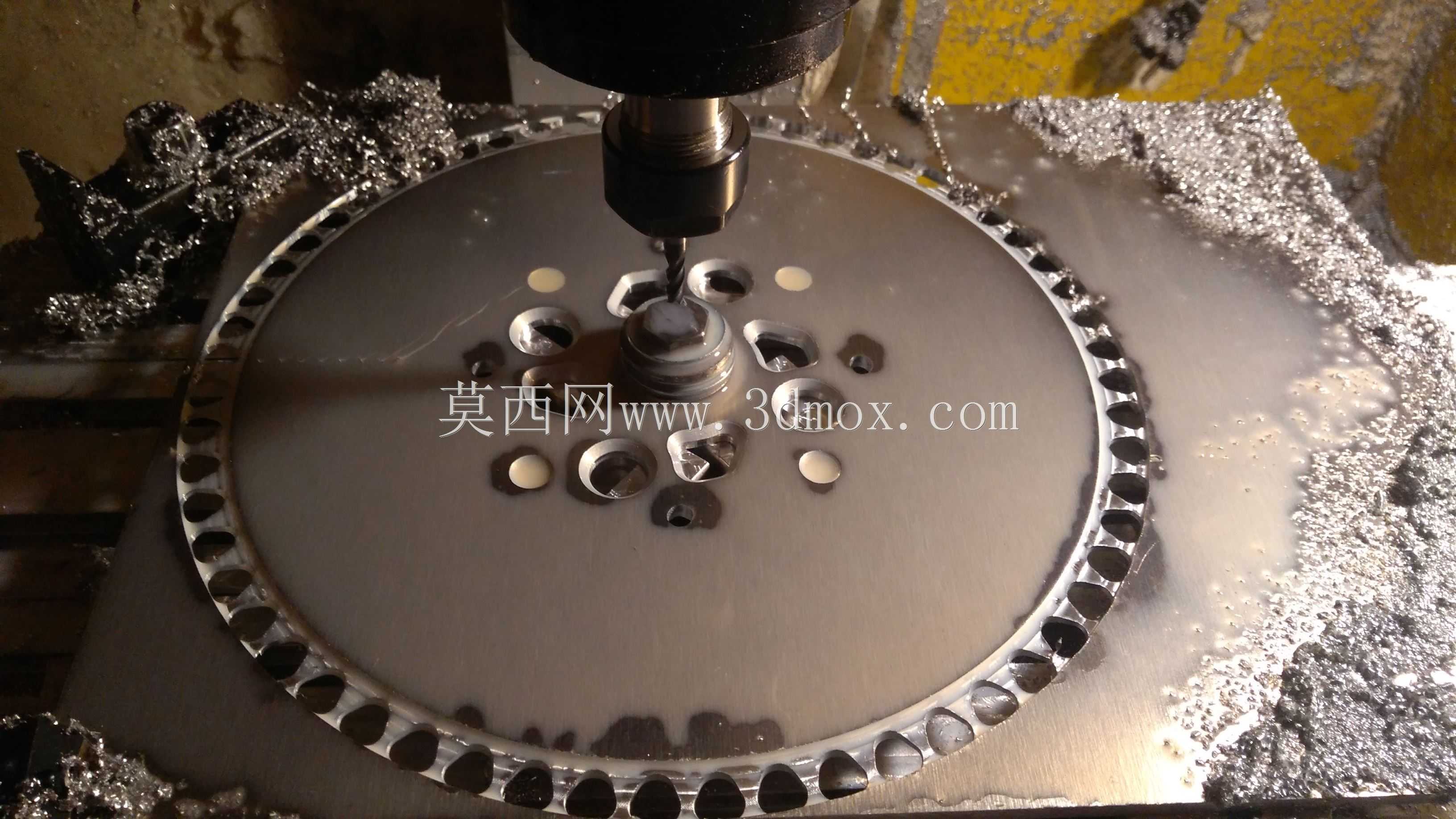

　　在工程应用中，这类链轮还常被用于非道路代步车、简易输送装置以及一些定制化低速传动设备。选型时不能只看齿数，还要结合链条型号、额定载荷、润滑条件以及张紧方式综合判断。三维建模过程中，齿形通常依据标准滚子链参数生成，再通过装配仿真模拟链条绕入绕出过程，检查是否存在干涉、齿顶蹭链板以及极限变速位置下的链条扭曲。完成数字样机后，还可进一步对盘片进行有限元校核，观察最大拉力工况下应力分布是否落在材料许用范围内，并据此调整镂空孔形状与辐板厚度。整体而言，这套链轮结构兼顾了传动效率、重量控制与安装适配性，是链传动系统中典型的基础旋转件。
