法兰安装式多芯工业连接器结构设计

　　该款多芯圆形电连接器采用方形法兰盘穿墙安装结构，是工业测控系统中实现信号与小功率电源互联的核心基础元件，常见于机床控制柜、工业机器人本体、轨道交通车载设备、自动化产线测试工位等需要频繁插拔或长期固定连接的电气回路中。从实际使用场景来看，这类带法兰的插座端通常预先固定在设备壳体面板上，尾部接入设备内部线束，配对插头端则连接外部活动线缆，在设备检修、模块更换时可快速断开或恢复回路，无需重新整线布线，大幅降低现场维护的接线工作量。

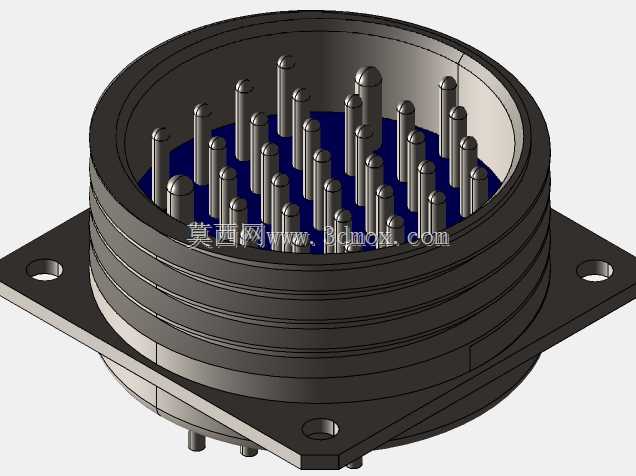

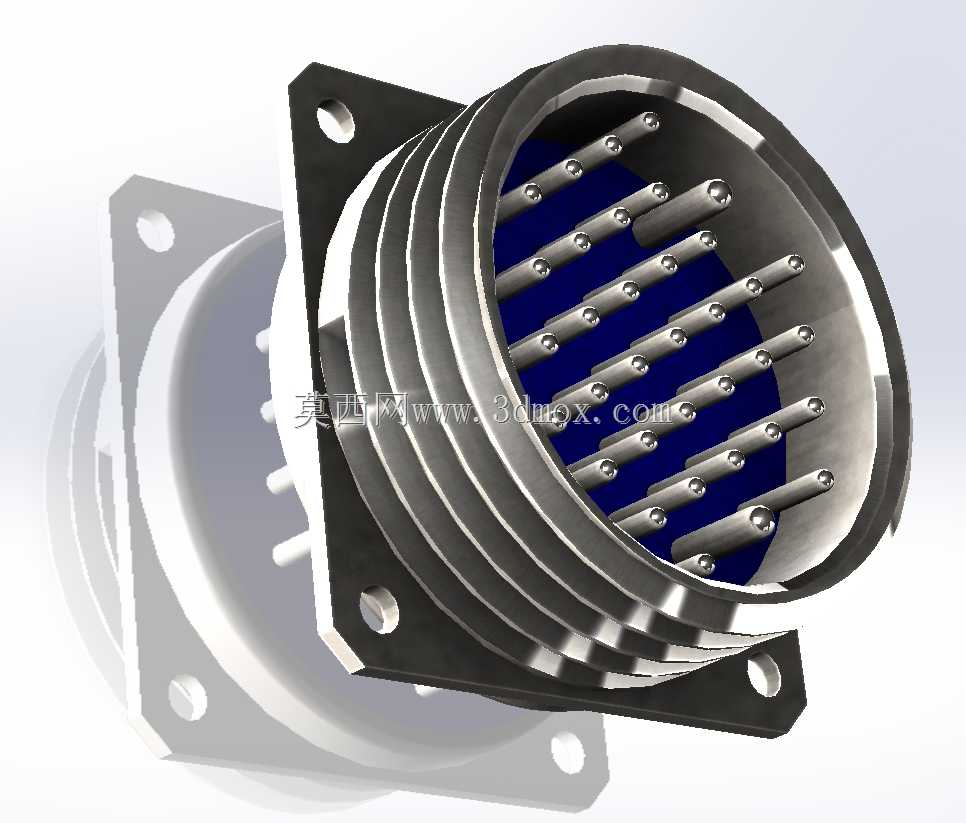

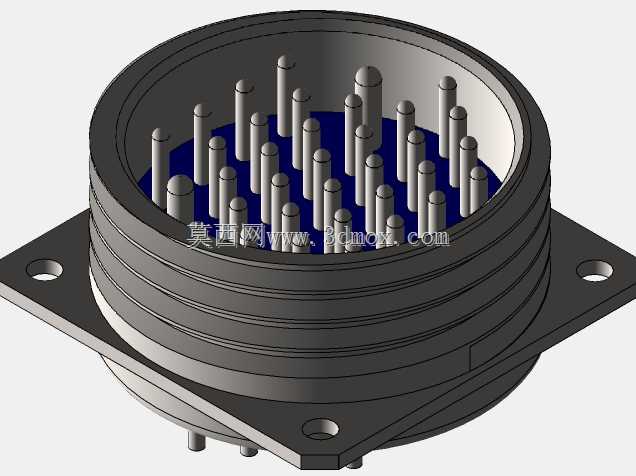

　　产品核心功能是在多回路电气连接中保证每一条芯线的接触可靠与位置准确，模型中可见插合端采用等间距阵列排布的插针接触件，插针根部由绝缘基座固定，将相邻导电件完全隔离，避免不同信号回路间出现短路或串扰。金属壳体整体采用阶梯式圆柱结构，靠近法兰侧的壳体外径更大，向插合端逐步收窄，这种结构一方面为内部绝缘安装板预留足够的容纳空间，另一方面可与配对插头的外壳形成嵌套配合，在插合后让金属壳体承担外部机械防护与电磁屏蔽作用，减少外界电磁干扰对内部微弱传感信号的影响。

　　设计过程中首先确定的是安装边界条件，方形法兰盘的四个角预留了贯通安装孔，可直接通过螺栓从面板外侧将连接器锁紧在设备柜体上，法兰盘与壳体结合面为平面，装配时可在该面加装密封垫圈，填补面板与法兰之间的装配间隙，阻挡粉尘、水汽沿安装缝隙进入设备内部。法兰盘的厚度经过力学校核，能够承受日常插拔过程中产生的轴向拉拔力与侧向扭转力，避免长期使用后法兰出现变形、安装孔位滑牙等问题。壳体外圆设置的多道环形台阶，既可以作为配对插头锁紧结构的定位卡槽，也能增强壳体自身的结构刚度，减少薄壁壳体在压装绝缘基座时产生的形变。

　　接触件的排布遵循等距均布原则，所有插针的轴线均与连接器主轴线保持平行，插针伸出端面的长度一致，保证插合过程中所有回路能够同步接触，不会出现个别针位提前受力或接触不到位的情况。插针端部做了圆弧导向处理，即使插头与插座存在小幅径向对位偏差，也能顺利导入配对插孔内，降低现场盲插操作的对位难度。内部绝缘基座采用台阶式嵌装结构，从壳体尾部装入后由壳体收口结构限位，可承受插针插拔时产生的轴向推力，不会在多次插拔后出现绝缘板松动、插针后退的问题。

　　从整机选型适配角度来看，这类连接器的法兰安装尺寸属于面板开孔设计的关键输入项，建模时已完整还原法兰外轮廓、安装孔中心距、壳体各段外径与轴向长度，结构工程师在进行设备面板开孔、内部走线空间校核时，可直接提取模型的几何边界作为设计依据，提前规避连接器与柜内其他元器件、走线槽发生空间干涉。壳体外侧的阶梯结构也为尾部附件的加装预留了匹配位置，后续可根据防护需求适配尾部电缆夹紧密封接头，对引出线缆形成固定与密封，避免线缆晃动拉扯内部接线端子。

　　整套模型完整还原了连接器的装配关系与所有外部结构特征，没有对关键安装结构做简化省略，可直接用于设备整机的数字样机装配仿真，也可作为同类多芯连接器改型设计的结构参考，帮助设计人员快速完成面板布局、连接路径规划与装配工艺验证。
