工业级活动扳手结构设计方案

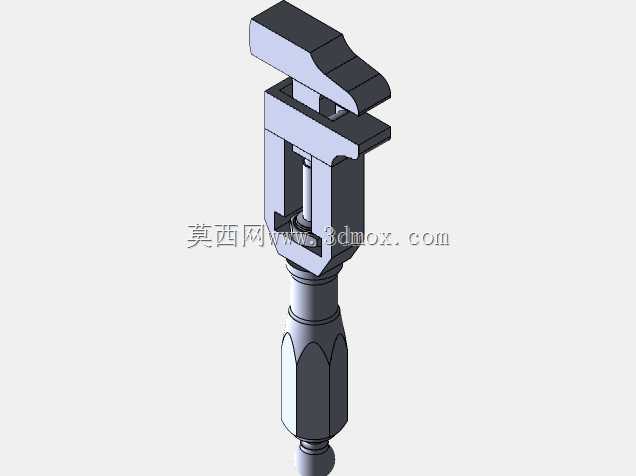

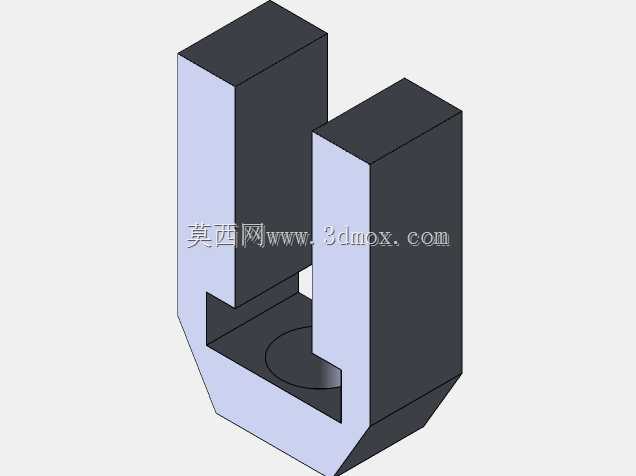

　　在设备运维、机械装配、管线检修等现场作业场景里，扳手是出现频率最高的手动夹持类工具，不管是车间内的设备组装工位，还是户外的管路抢修现场，都需要依靠这类工具完成螺栓、螺母类紧固件的旋拧作业。这款扳手的整体结构采用经典的活动扳口设计思路，区别于固定开口扳手，它可以通过扳体内部的蜗杆结构带动活动扳口平移，在一定范围内连续调整开口尺寸，适配不同规格的外六角、方头紧固件，减少作业人员随身携带多把固定扳手的负重，也能应对现场遇到的非标准规格紧固件，不用临时寻找对应尺寸的工具。从结构剖面来看，扳体头部集成了固定钳口、活动钳口与调节蜗杆三个核心部件，固定钳口与扳身主体为一体化加工结构，保证头部夹持时的结构刚性，活动钳口嵌入扳体头部的导向槽内，

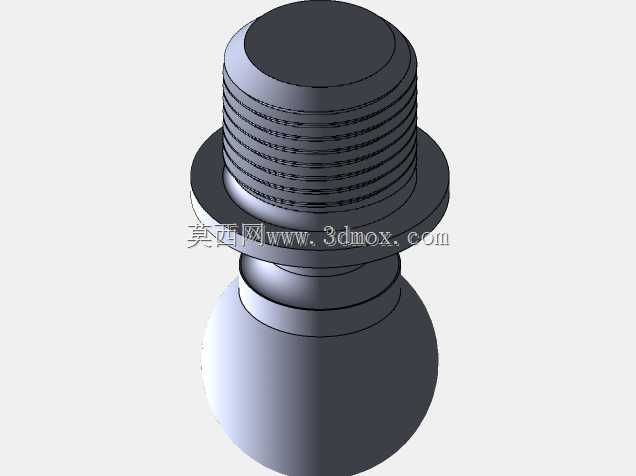

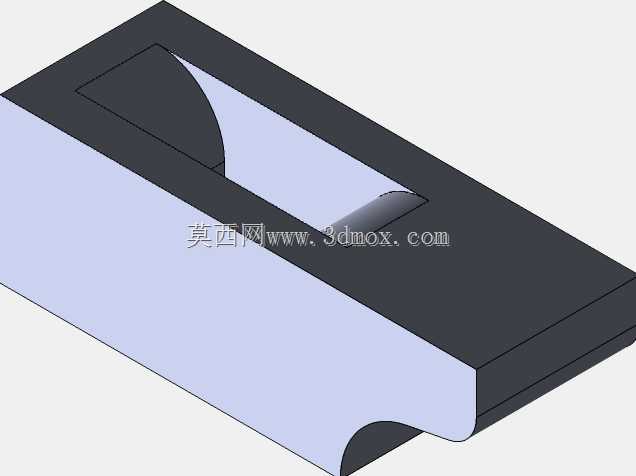

　　底部加工有与蜗杆啮合的齿条，转动蜗杆时就能带动活动钳口沿导向槽平稳滑动，调整开口的开合大小。导向槽的配合间隙在设计时做了严格控制，间隙过大会导致夹持时钳口晃动，容易磨圆紧固件棱角，间隙过小则会让活动钳口滑动卡滞，在有粉尘、油污的作业环境里容易出现调节不畅的问题。蜗杆的两端做了轴肩定位，嵌入扳体的对应安装孔内，保证蜗杆转动时不会出现轴向窜动，始终和活动钳口的齿条保持稳定啮合，蜗杆的端部加工有滚花，作业人员戴劳保手套也能轻松转动调节，不用额外借助其他工具。扳身的中段采用中空加内置加强筋的结构形式，在控制整体重量的同时保证扳身的抗扭性能，毕竟扳手作业时需要承受较大的扭转力矩，要是扳身刚性不足，施力时出现明显形变，不仅会降低力矩传递效率，

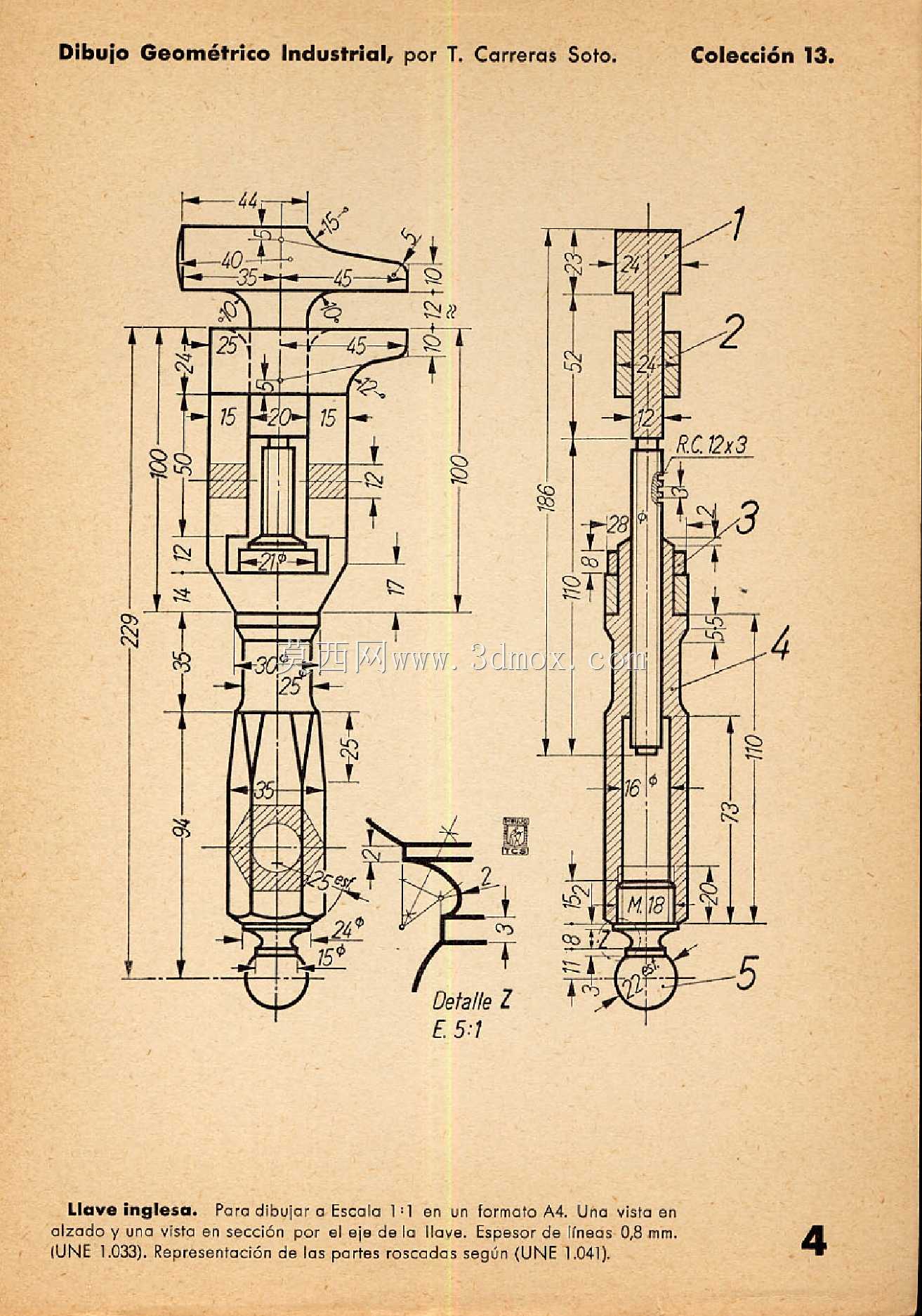

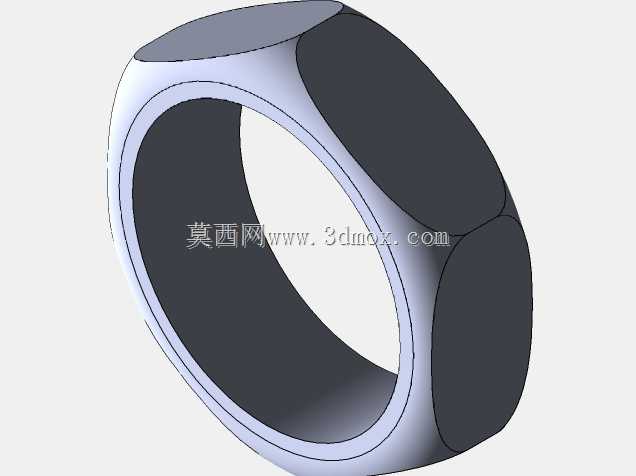

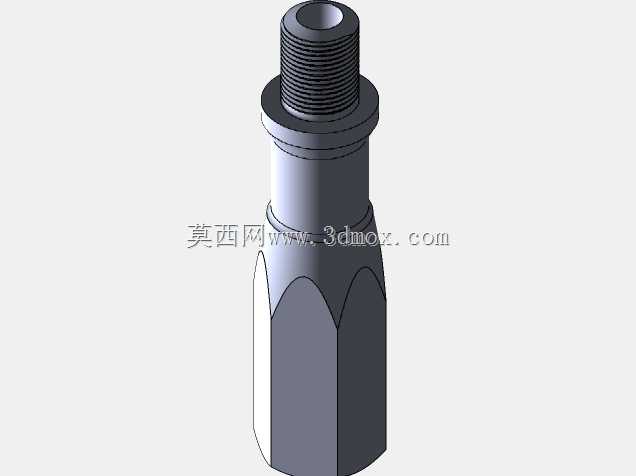

　　还可能出现扳身断裂的安全隐患。中空腔体的内壁设计有纵向加强筋，顺着扳身的受力方向布置，能够把头部承受的扭转力均匀传递到整个扳身，避免应力集中在头部和扳身的衔接位置。手柄部分的外形做了贴合人手握持的弧度处理，表面没有尖锐的加工棱角，尾部做了圆弧收边，长时间握持施力也不会出现硌手的问题，手柄的尺寸设计兼顾了不同手型的握持需求，同时预留了挂孔，作业间隙可以把扳手挂在工具架或者安全带上，避免工具坠落丢失。从图纸标注的尺寸边界来看，这款扳手的整体长度适配日常中等规格紧固件的作业需求，头部的最大开口尺寸覆盖了现场常见的螺栓规格，不用频繁更换工具。头部的厚度尺寸做了优化，能够伸进部分空间局促的设备缝隙里完成紧固件操作，

　　不会因为头部过厚被周边零部件干涉。在实际设计建模过程中，需要重点核对几个配合部位的尺寸公差：活动钳口和导向槽的配合公差要兼顾滑动顺畅度与夹持稳定性，蜗杆和齿条的啮合齿形要保证足够的接触面积，避免长期使用后齿面磨损打滑，钳口的咬合面加工有防滑齿纹，齿纹的角度和深度经过匹配，夹持紧固件时既能增加摩擦力，又不会过度咬伤紧固件的表面。这款扳手的结构没有复杂的异形零部件，所有加工特征都符合常规铣削、磨削的加工工艺要求，量产时不需要特殊的定制工装，能够有效控制生产制造成本。在三维建模环节，需要先完成扳身主体的草图绘制，准确还原头部导向槽、蜗杆安装孔、内部加强筋的结构特征，再分别建立活动钳口、蜗杆的零件模型，按照实际装配关系完成组件装配，验证活动钳口全行程滑动时没有干涉，蜗杆转动全程啮合顺畅，同时还要模拟最大开口状态下的受力情况，校核扳身、钳口、蜗杆齿部的结构强度，确保在额定力矩范围内使用不会出现结构失效。这类手动工具的设计看似简单，实则每一处尺寸都和现场使用体验直接相关，比如钳口的开口角度、扳身的弯曲弧度、手柄的粗细，都需要结合实际作业的施力习惯反复调整，才能做到既满足结构强度要求，又能降低作业人员的操作疲劳感。
