燃油管路用汽油过滤装置结构设计

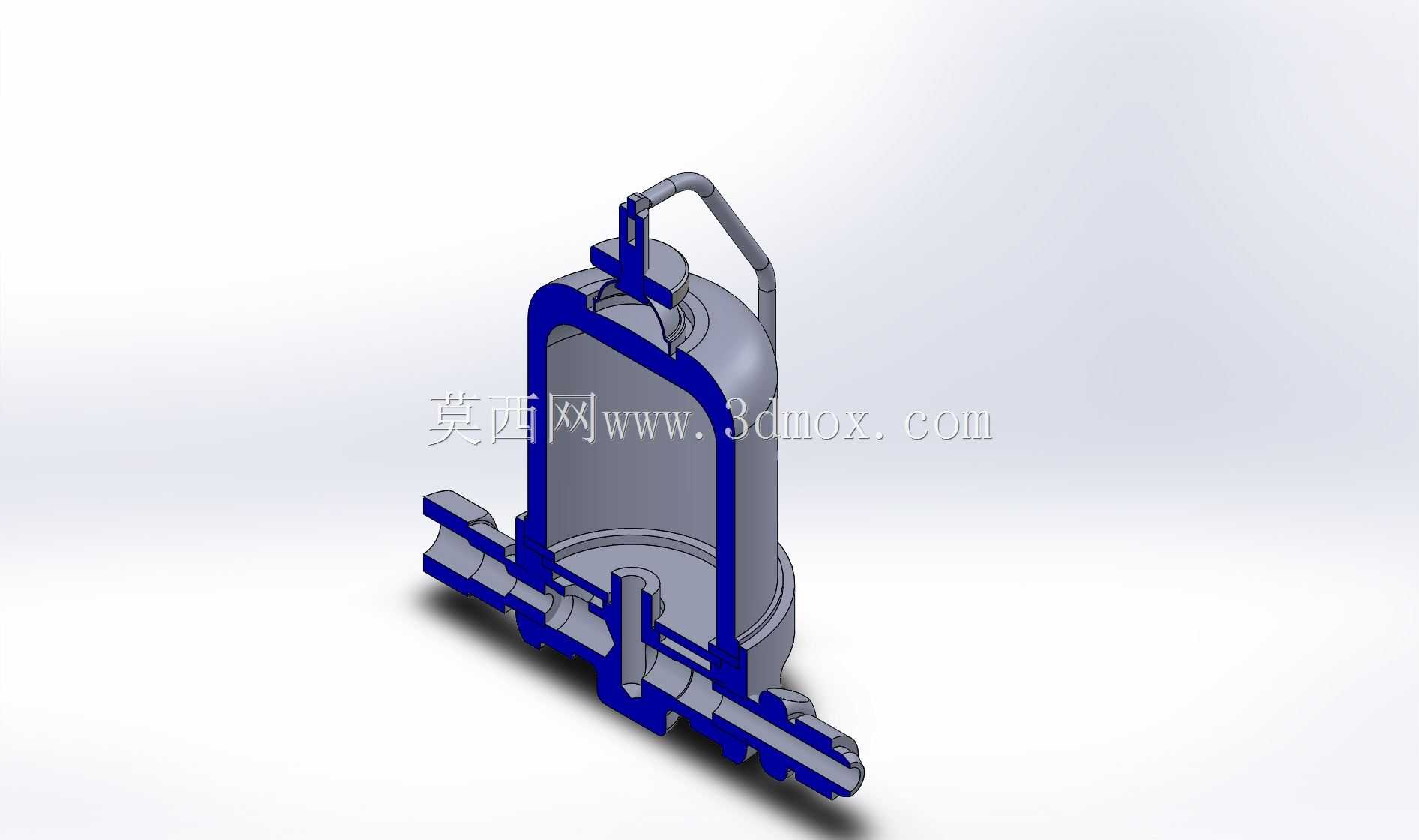

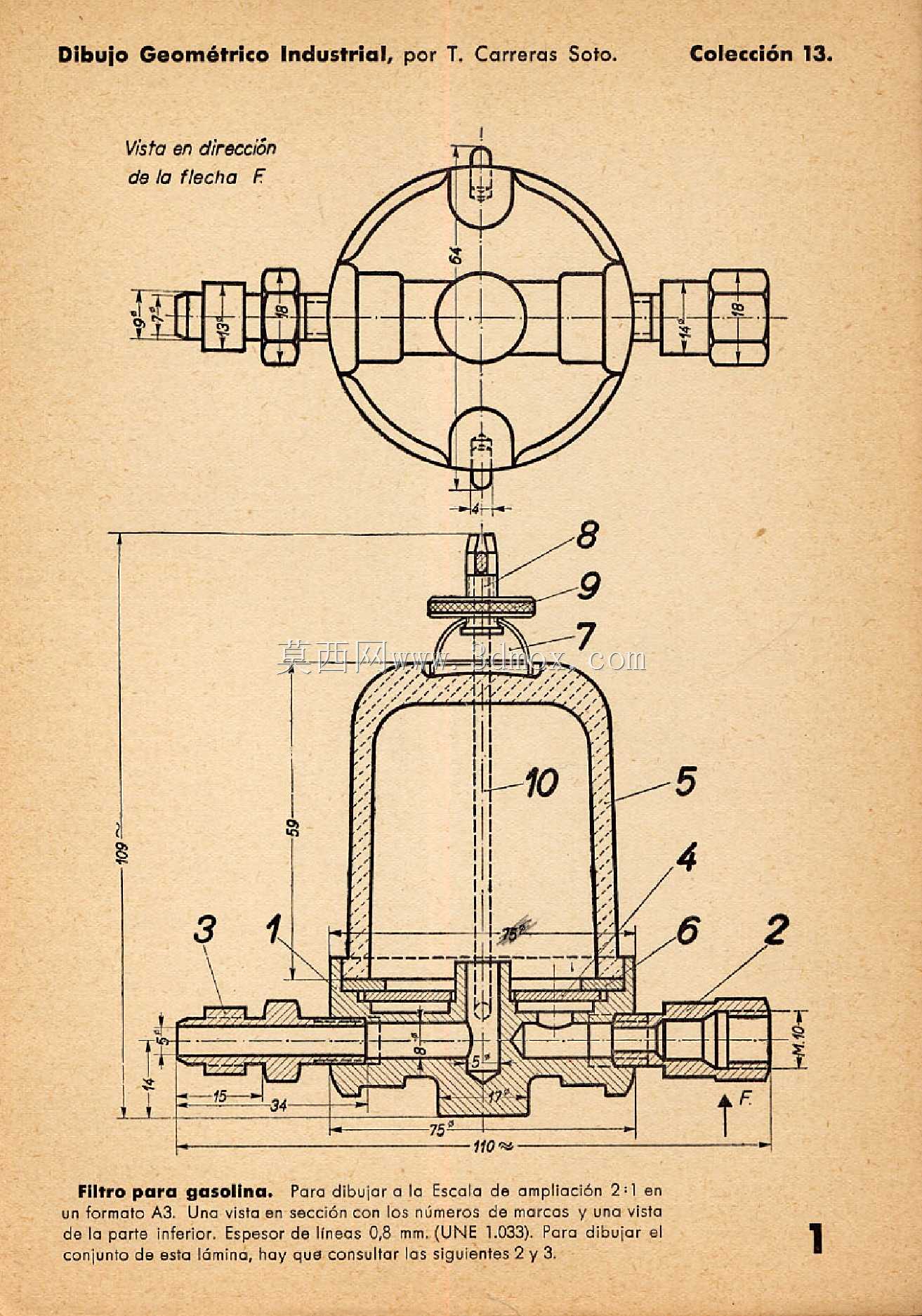

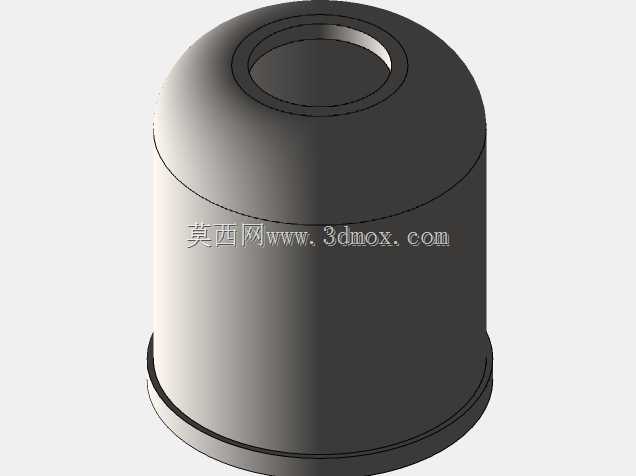

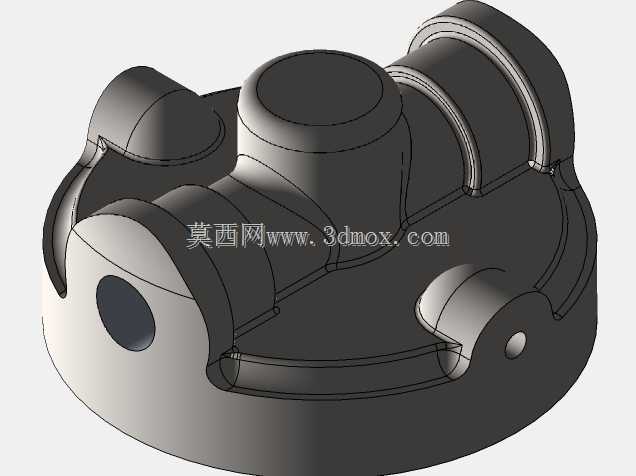

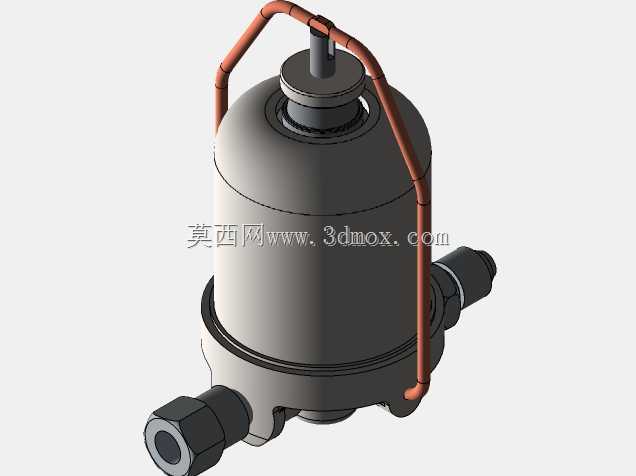

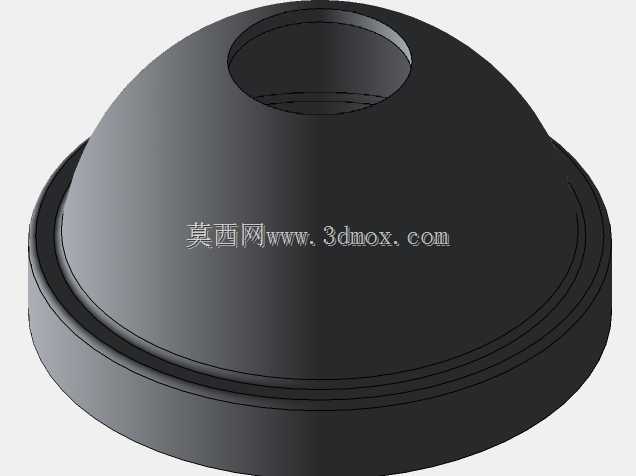

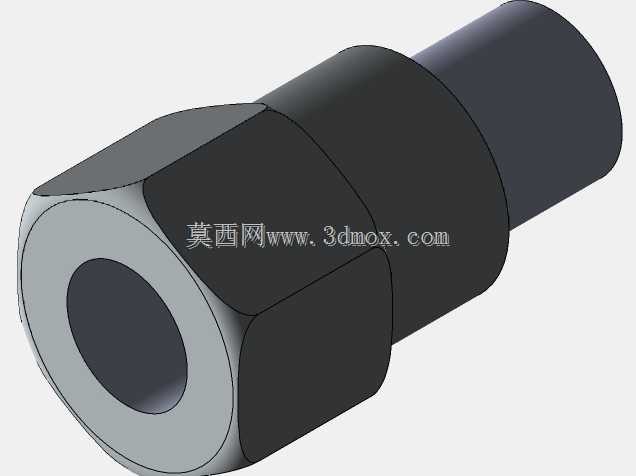

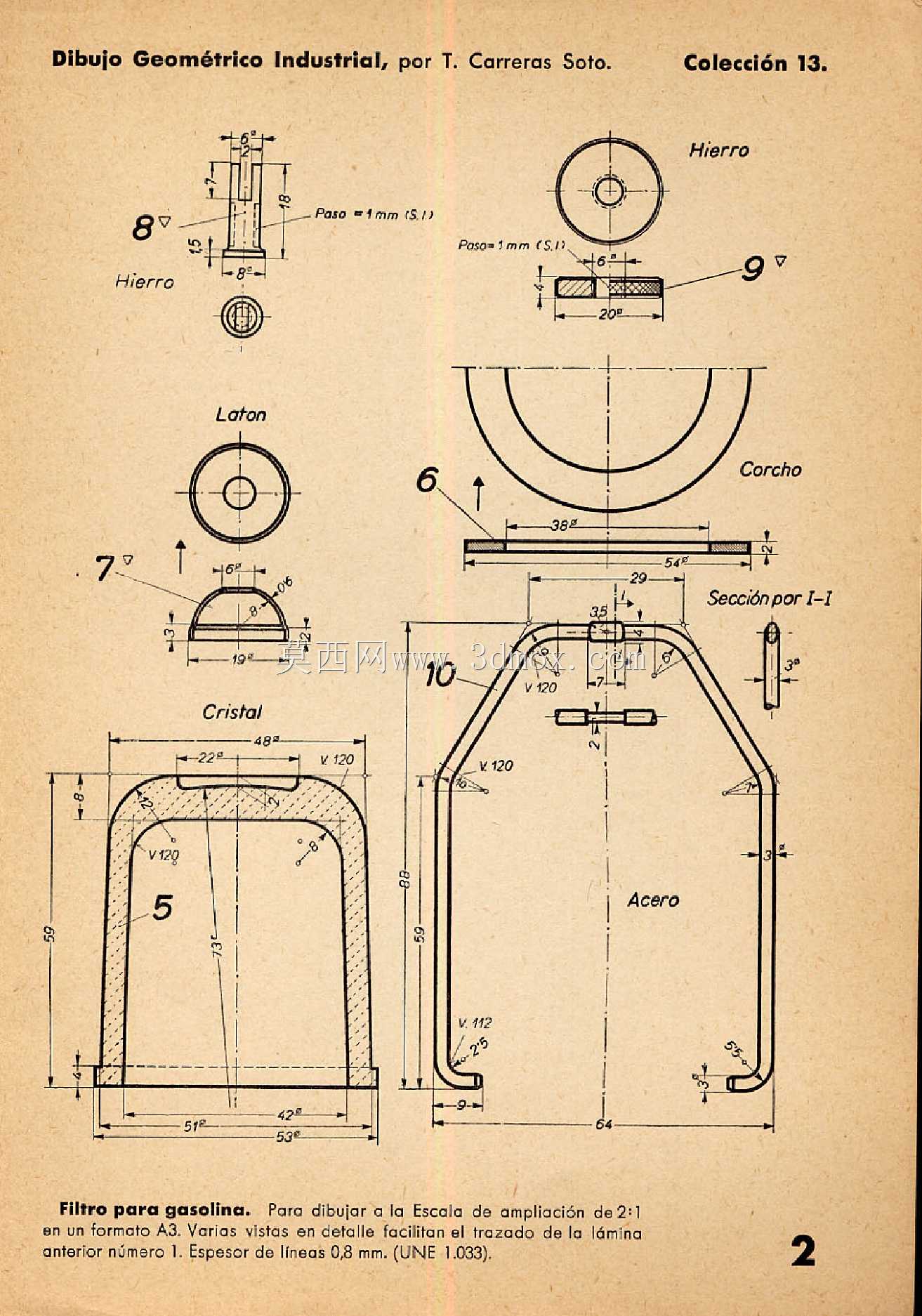

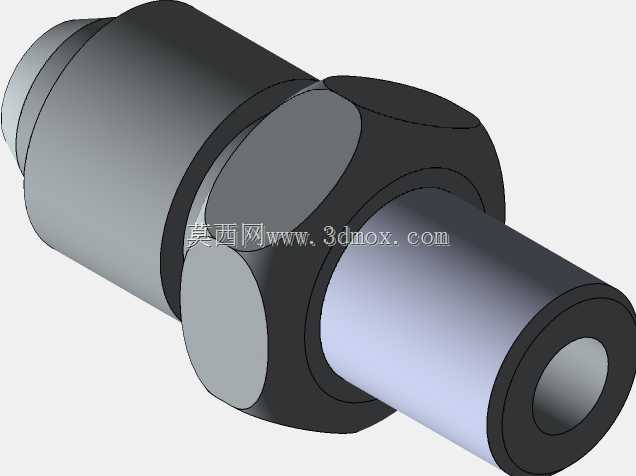

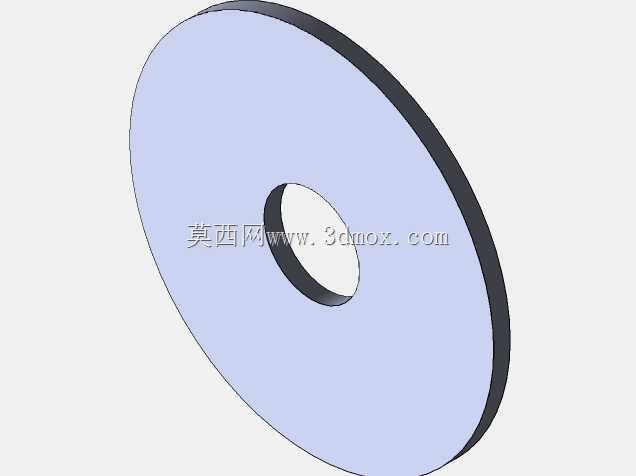

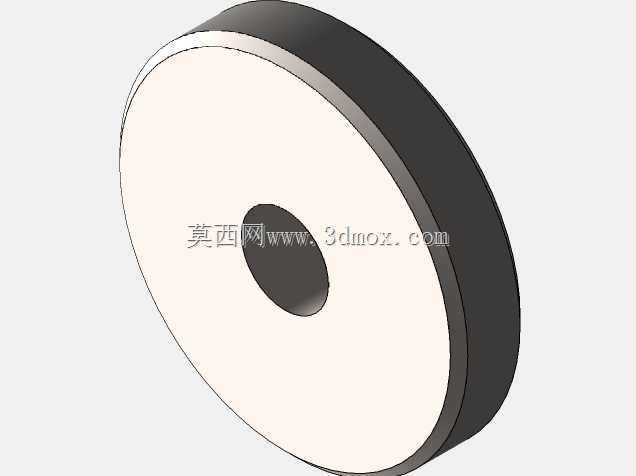

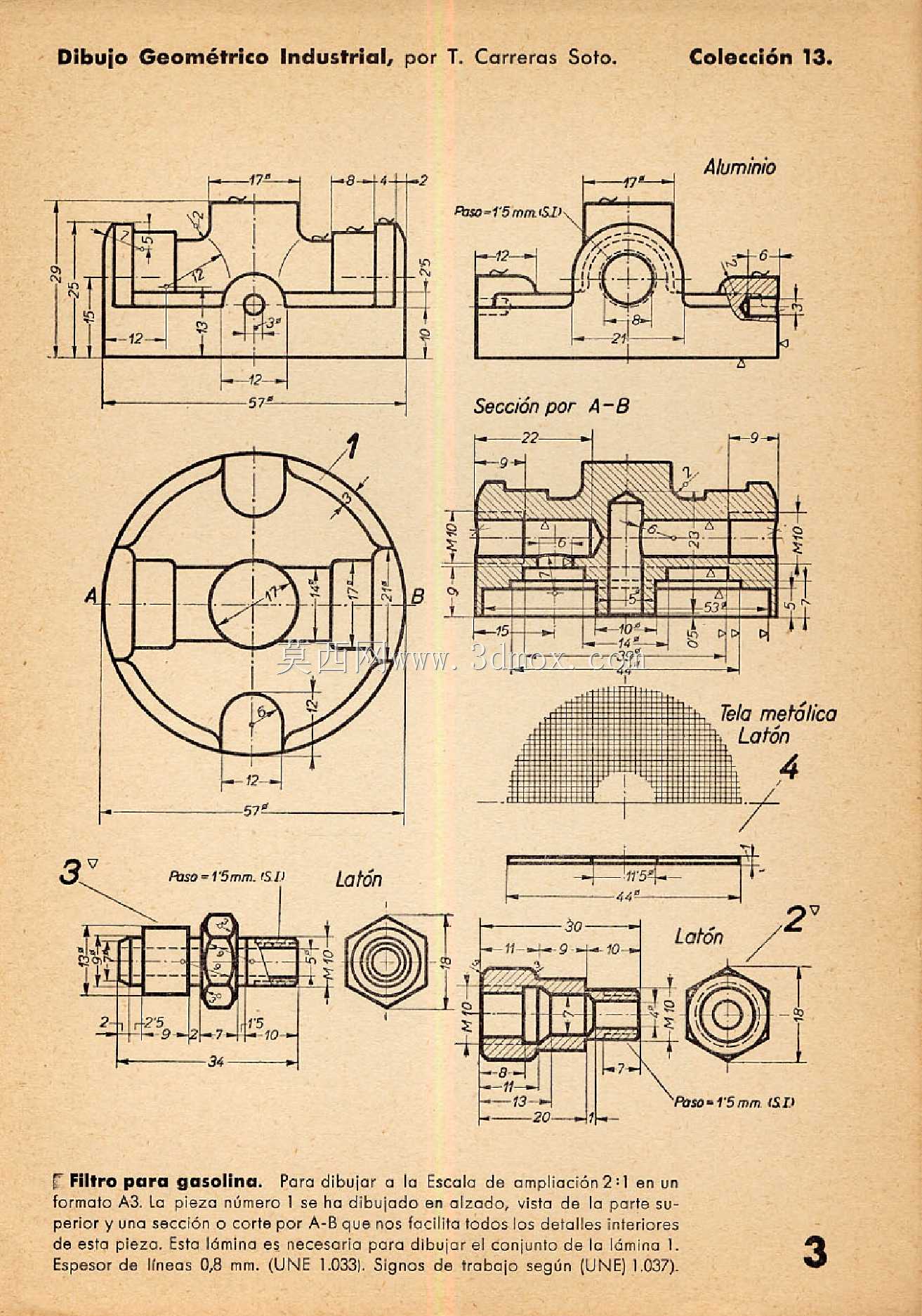

　　该汽油过滤器主要面向小型内燃机供油管路场景，在通用机械、园林机具、摩托类动力单元以及小型车载辅助油路中都有适配空间，核心作用是拦截汽油中混入的杂质、储运过程产生的碎屑以及长期静置析出的胶质颗粒，避免这些异物进入化油器或喷油嘴造成流道堵塞、针阀卡滞，进而保证供油压力稳定与雾化效果。从结构上看，模型采用立式筒状壳体布局，下部集成横向贯通的油路接口，接口处做了阶梯式轴段与定位凸缘，既方便和橡胶油管、硬管接头完成插接定位，也能预留卡箍安装的压紧位置，避免管路受振动后出现松脱渗漏。壳体上部设置带提手状的锁紧支架，该结构并非单纯装饰：实际装配中，支架绕上部铰接点翻转后可向下压紧滤壳端盖，配合内部密封圈实现腔体密封，

　　拆解维护时只需反向翻开支架即可取出滤芯，无需额外工具拧转多个紧固件，适合野外作业、机具维保空间狭小的场景。设计阶段优先考虑了油路流道的平顺性，横向进出油口与下部集污腔直接连通，油液进入腔体后流速骤然降低，大颗粒杂质会在重力作用下沉降到腔体底部，不会直接冲击滤芯表面造成局部堵塞；油液透过滤芯后从中心通道汇流至出口，整个流道没有急剧变径的死区，能减少供油阻力，避免大功率工况下出现供油不足导致的动力掉速。外形尺寸方面，该过滤器整体呈窄长立式结构，横向管路接口的中心距、筒身外径均控制在紧凑范围内，安装时可直接串接在油路中段，不需要额外设计庞大的安装支架；筒身底部预留的支撑平面可贴合机架立面，侧面的支架凸耳可穿装固定螺栓，

　　在振动较强的动力设备上也能保持固定可靠。建模过程中对各配合面做了细节还原：端盖与壳体的配合止口做了限位台阶，可避免密封圈装配时被剪切挤伤；下部油路接头的外轮廓保留了装配导向倒角，现场插装油管时无需反复对位；锁紧支架的铰接轴与支座采用间隙配合，既保证翻转动作顺畅，也不会因间隙过大出现压紧后晃动。从选型角度看，这类结构的过滤器适配流量区间与中小排量汽油机的供油需求匹配，透明或半透明壳体的衍生版本还可直接观察内部滤芯污染程度，无需拆解即可判断是否需要维护。设计时也兼顾了不同安装方向的适配性，立式布局可根据管路走向调整固定角度，进出油口的对称结构允许正向或反向串接，不会影响内部过滤逻辑；壳体壁厚经过均匀化处理，

　　既能够承受供油系统的常规工作压力，也能避免长期接触燃油出现应力开裂。模型完整还原了内部滤芯的占位空间与外部压紧结构的联动关系，结构工程师可在此基础上调整接口直径、筒身高度来匹配不同排量的动力需求，也可对支架的锁紧行程做微调，适配不同厚度的密封件与滤芯规格。
