发动机动力传输用分体式连杆结构

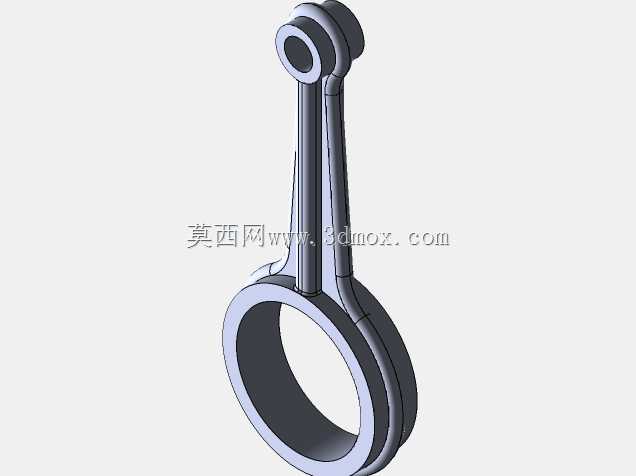

　　在往复式动力机械的传动链路里，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，这套三维结构完整还原了车用小排量内燃机连杆的典型构型，整体采用长杆身+大小端环体的经典布局，大端为剖分式结构，可在曲轴连杆轴颈装配完成后，通过连杆螺栓实现轴瓦的压紧固定，小端为整体式环孔，内部压装青铜衬套，与活塞销形成回转副，适配活塞的高频往复摆动。从实际装机场景来看，这类连杆广泛应用于小排量汽油机、小型通用动力机组以及部分微型压缩机的动力端，在工作过程中需要同时承受活塞传递的燃气爆发压力、往复运动产生的惯性力以及曲轴回转带来的交变弯曲载荷，因此结构设计上对杆身的刚度、疲劳强度以及大小端的同轴度都有严苛要求。建模过程中优先还原了杆身的工字形截面构型，

　　该截面形式在同等截面积下可获得更大的截面惯性矩，在降低整体自重的同时提升抗弯抗扭刚度，有效降低高速往复工况下的惯性冲击。大端剖分面采用平切口设计，定位方式依托连杆螺栓的光杆部分与螺栓孔的精密配合实现，装配后可保证连杆盖与杆身的位置精度，避免运转过程中出现错位导致轴瓦偏磨。大小端的过渡区域做了平滑的圆弧过渡处理，避免截面突变带来的应力集中，从结构根源降低交变载荷下的疲劳断裂风险。尺寸边界方面，大端内孔直径适配对应规格的曲轴连杆轴颈，外圆轮廓预留了足够的壁厚以满足轴瓦过盈装配的压紧需求，小端内孔尺寸匹配标准活塞销直径，杆身长度严格对应内燃机的中心距设计参数，直接决定活塞的压缩高度与整机的压缩比。安装过程中需先将小端衬套压入孔内，

　　保证衬套油孔与杆身润滑油道对齐，大端轴瓦装入后需按规定扭矩分次拧紧连杆螺栓，拧紧过程中需转动曲轴确认无卡滞，同时保证连杆大端侧隙符合设计要求。杆身内部预制的润滑油道可将曲轴主轴承输送来的压力机油引导至小端衬套位置，对活塞销与衬套的摩擦副进行持续润滑，避免高速工况下出现干磨烧蚀。整套模型完整保留了所有装配特征与工艺细节，未对关键受力部位做简化处理，可直接用于运动仿真、有限元受力分析以及装配工艺验证，在结构设计阶段可通过调整杆身截面厚度、大小端过渡圆角来优化应力分布，也可根据不同的动力输出需求调整大小端孔径与中心距，适配不同排量的动力机型。
