小型摆动式蒸汽机结构造型设计

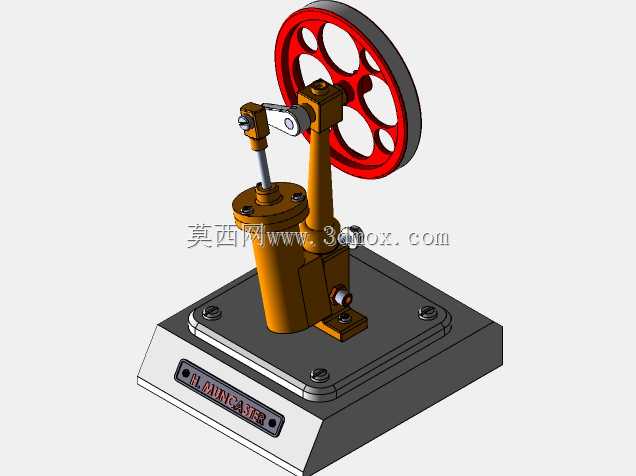

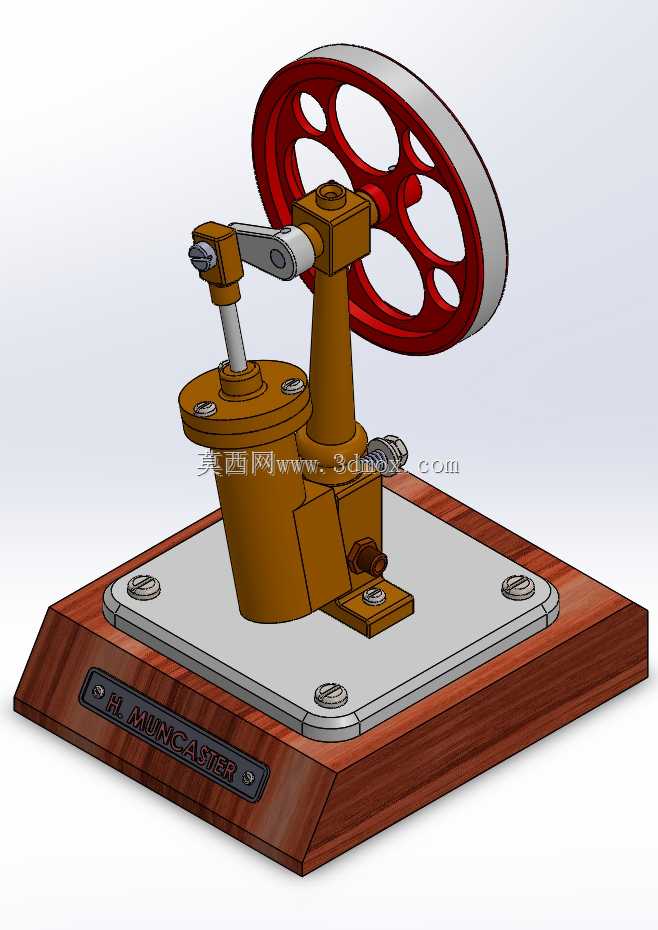

　　该模型呈现的是一台小型摆动式蒸汽机的完整装配结构，整体由木质基座、金属安装板、汽缸组件、摆动阀座、连杆曲柄机构以及大直径飞轮构成。这类装置常见于机械原理教学演示、小型动力实验台以及复古动力装置的结构验证场景，能够直观展示蒸汽压力能向旋转机械能转换的完整路径，对于理解配气相位、曲柄死点跨越和飞轮储能作用具有直接参考价值。

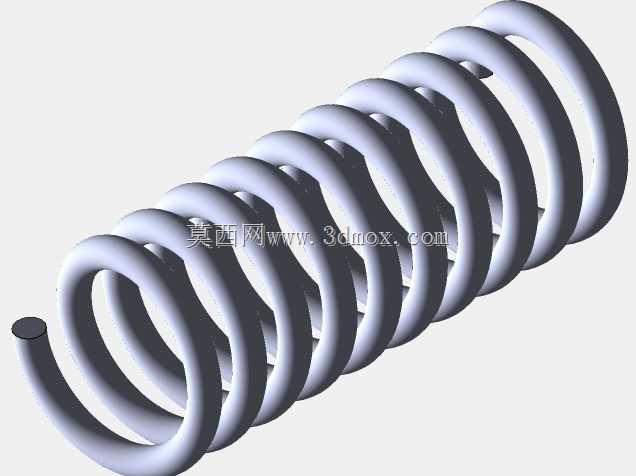

　　从实际用途看，摆动式蒸汽机属于结构简化的往复式动力机，其汽缸并非固定不动，而是可绕支点小幅摆动，借助汽缸本体与阀座配合面的位置变化完成进汽与排汽切换，省去了独立滑阀机构，因此零件数量少、装配关系清晰，非常适合用于基础动力机械课程的拆装训练，也可作为小型实验装置的动力端原型。

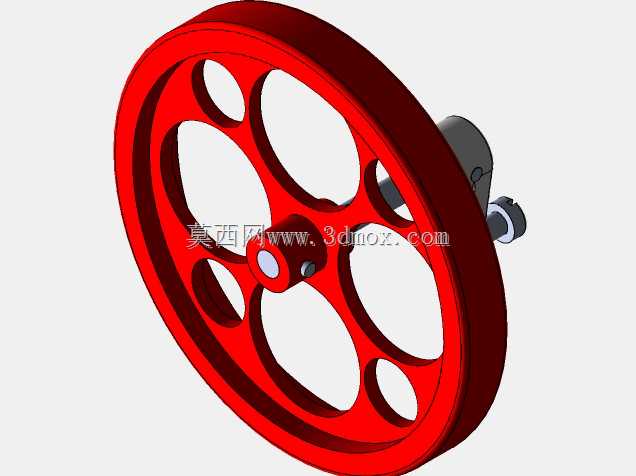

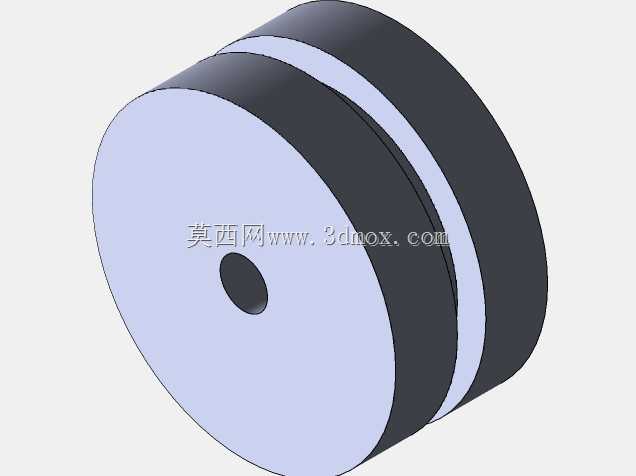

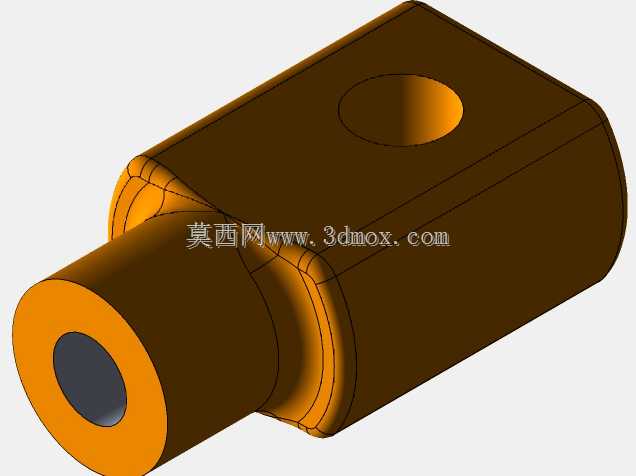

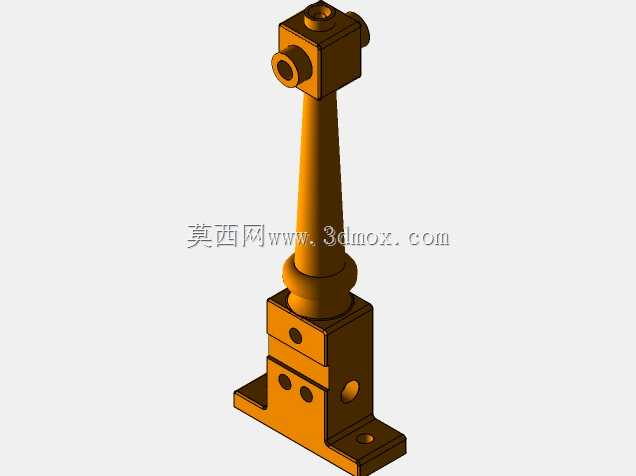

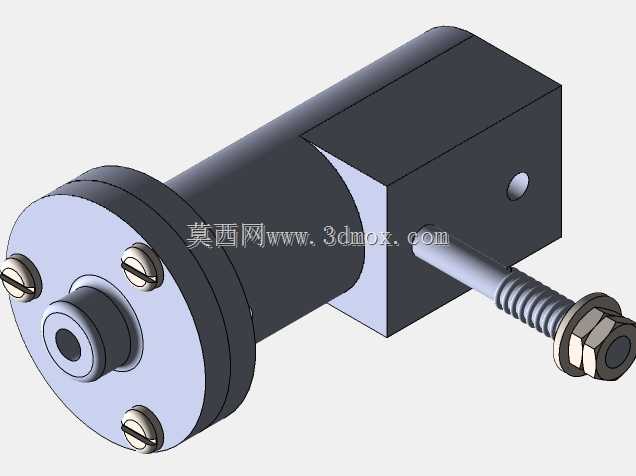

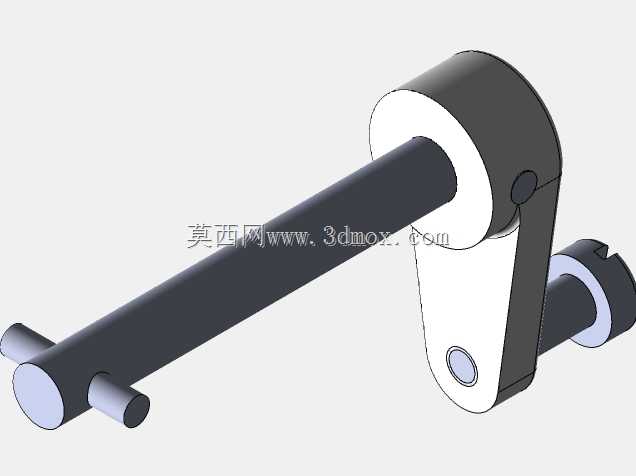

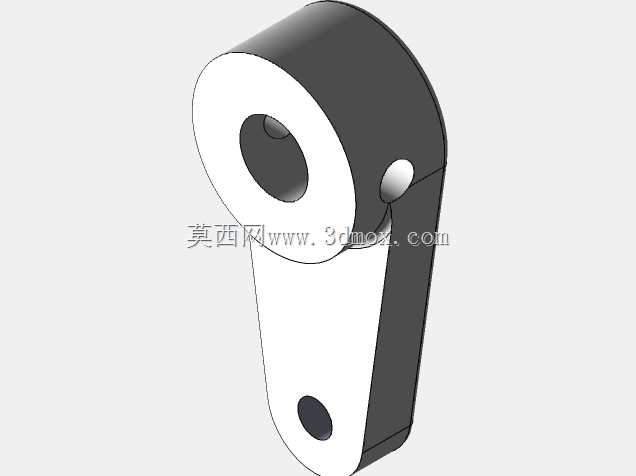

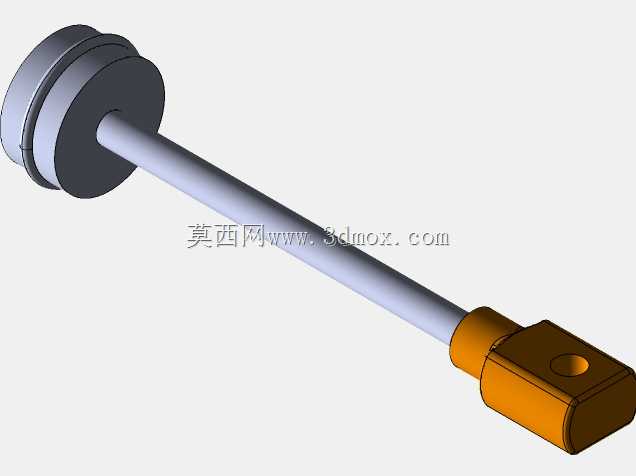

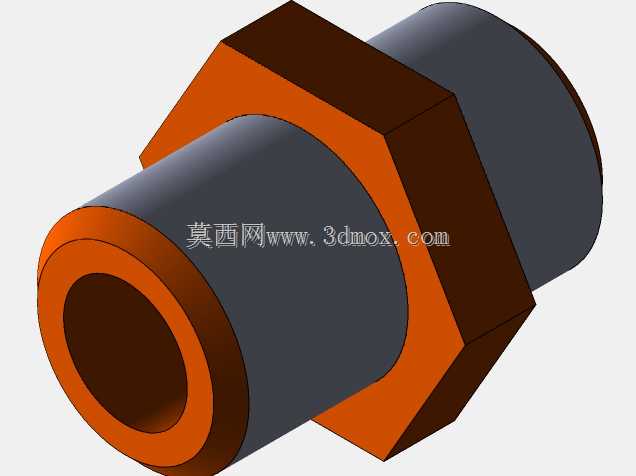

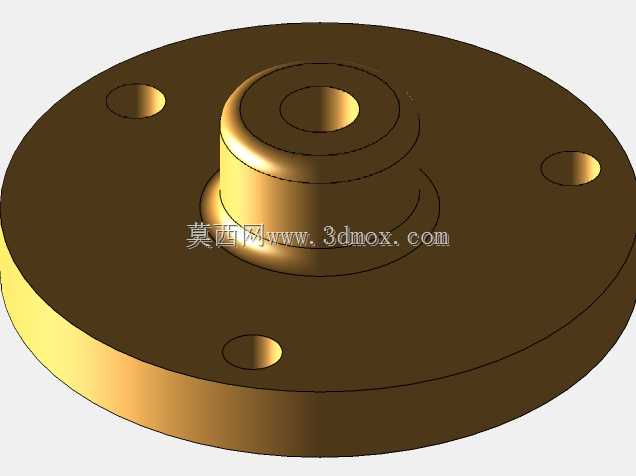

　　功能结构上，模型重点还原了汽缸、活塞、活塞杆、连杆、飞轮和底座之间的运动配合关系。汽缸安装在可摆动支座上，活塞通过活塞杆与连杆铰接，连杆另一端连接飞轮偏心位置；当蒸汽按相位进入汽缸两侧腔室时，活塞做直线往复运动，经连杆转化为飞轮的连续回转。大直径轮缘式飞轮的作用在于储存回转能量，使曲柄顺利通过上下止点，降低转速波动，保证输出运动平稳。基座表面预留的紧固孔位用于固定汽缸支架和轴承座，木质底板则提供整体支撑并隔离振动。

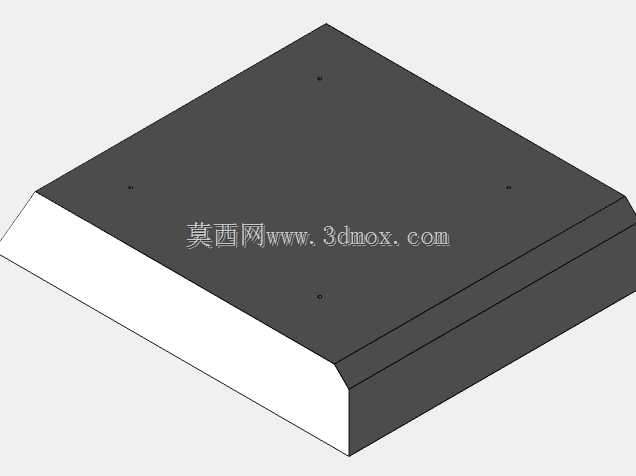

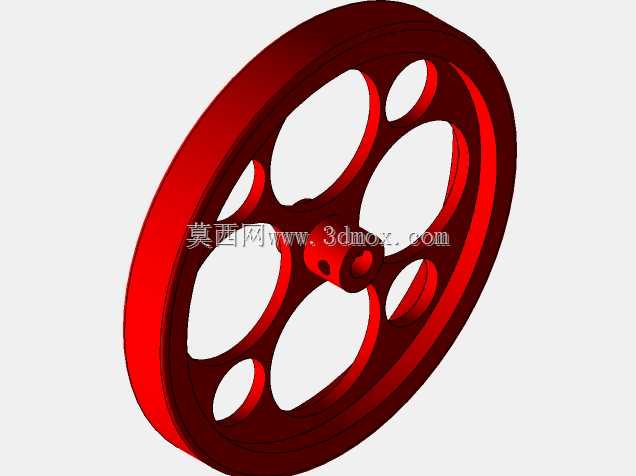

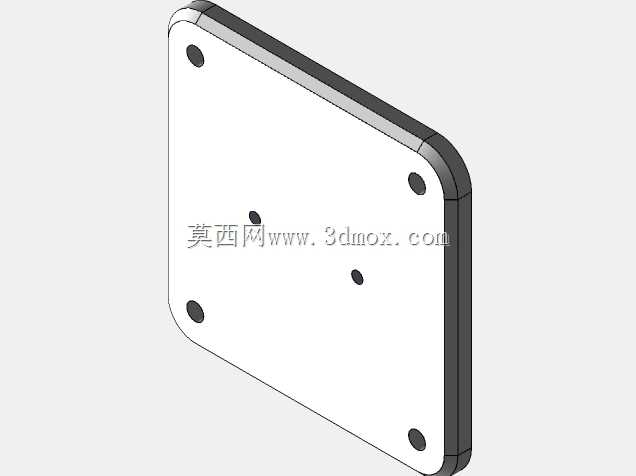

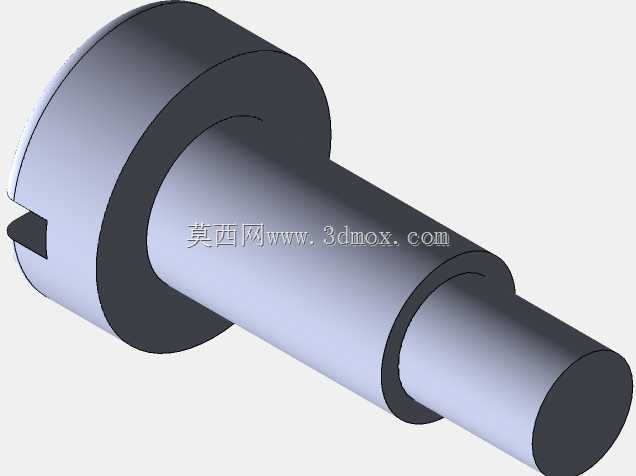

　　设计思路方面，该结构优先保证运动链清晰和受力路径明确。汽缸摆动角度、连杆长度与飞轮偏心距需要相互匹配，否则会出现干涉、卡滞或传动角过小的问题。模型中各铰接点均采用销轴连接，便于在三维环境中检查运动极限位置；飞轮采用多孔轮辐造型，既减轻质量又保留足够轮缘惯量，同时兼顾外观辨识度。安装板与木质底座分层布置，金属板承担主要安装精度和连接强度，木质底板扩大支撑面并降低整体重心，适合桌面展示或实验台固定。

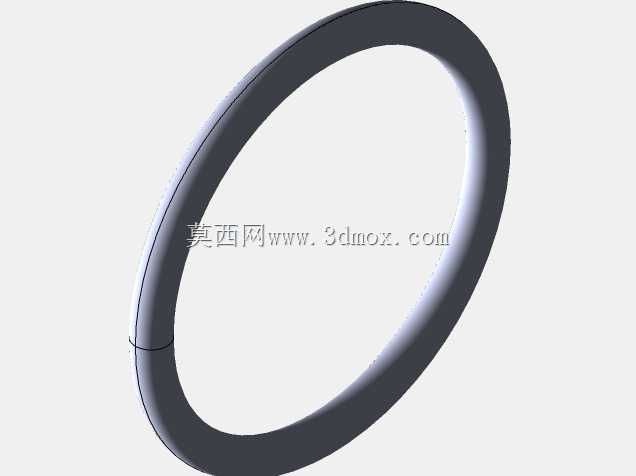

　　外形与安装边界上，设备整体呈卧式布局，飞轮位于机构一侧并占据上部主要空间，汽缸组件居中布置，底座为矩形轮廓。安装时需重点确认飞轮旋转半径与周边防护罩、支架的安全距离，避免轮缘与基座边缘或外部管线发生干涉；底座四角的固定孔应作为安装基准，保证安装板平面度，否则会使汽缸轴线、连杆平面与飞轮回转平面产生偏差，长期运行时加剧铰接处磨损。若用于实物加工，还需结合所选材料核对销轴配合公差、汽缸密封面平面度以及飞轮动平衡要求。

　　对三维建模和结构设计人员而言，该模型的价值不只在外观还原，更在于完整表达了一套典型曲柄滑块与摆动配气组合机构。通过检查装配约束，可以验证活塞行程、连杆摆角、飞轮偏心位置和汽缸摆动范围是否协调；通过运动仿真，能够观察进排汽切换时刻与曲柄转角的对应关系，判断飞轮惯量对转速均匀性的影响。这些分析结果可直接用于教学演示装置开发、小型动力实验台搭建，或作为复古机械展品的结构设计依据。
